工程机械前端推谷作业延长刀片结构

　　这款推谷作业用延长刀片，主要适配滑移装载机、小型轮式装载机这类前端可快换属具的工程设备，在粮食仓储、晒场转运、粮库堆垛这类场景里承担散粮推平、聚拢、短距离推移的作业任务，区别于常规推土铲的厚重结构，它的设计完全围绕散粮作业的低阻力、高通过性需求展开，不会像土方推铲那样在推运散粮时出现带粮、漏粮或者推面不平整的问题。

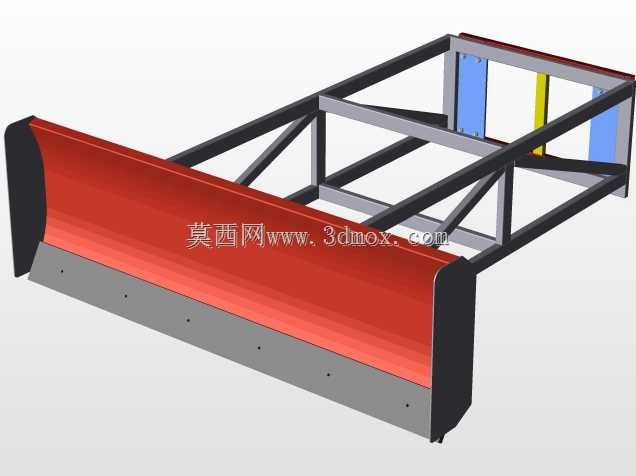

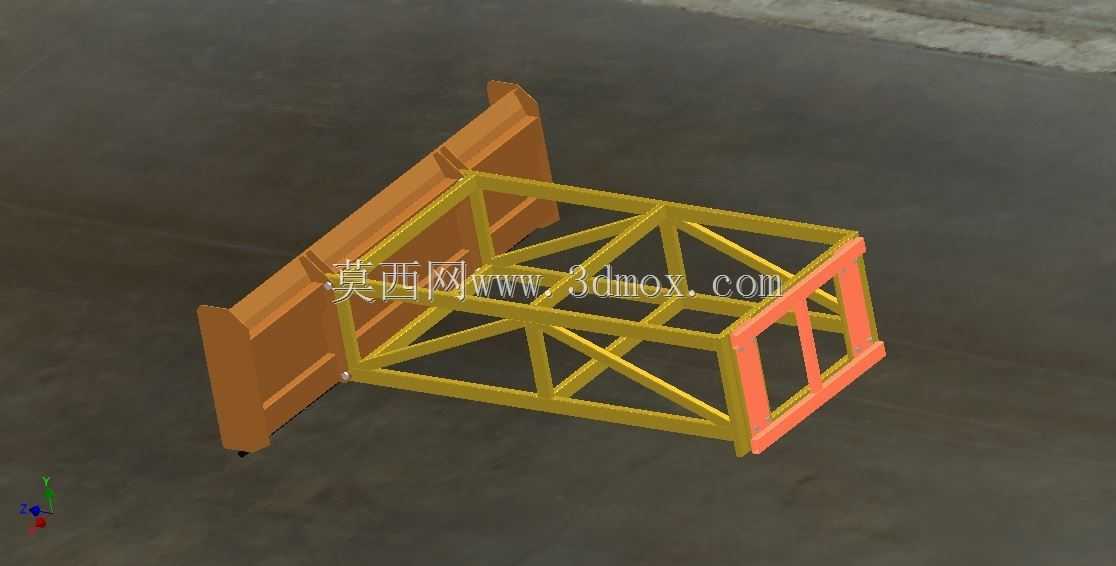

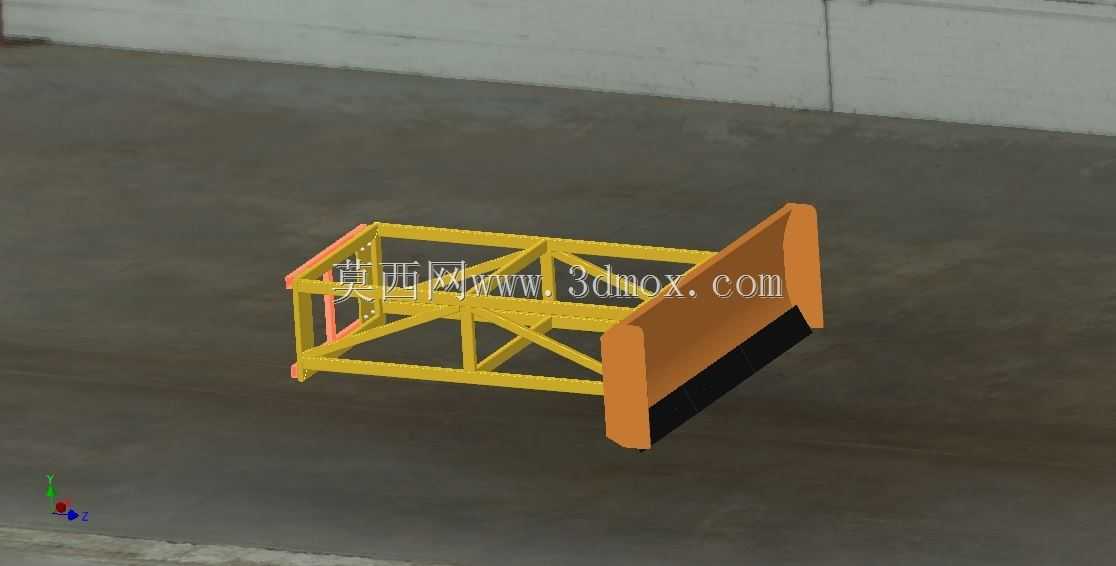

　　从结构组成来看，整个部件分为前端推铲工作面和后部连接机架两个核心部分，后部的桁架式承力框架是整个结构的设计核心，采用矩形型钢焊接成空间桁架结构，斜向支撑筋按照受力方向交叉布置，既能够保证推铲作业时承受侧向挤压力、正面推阻力时的结构刚性，避免长时间作业出现框架变形，又能大幅降低整个属具的自重，减少前端设备的载荷负担，避免小型设备挂载后出现翘头、转向沉重的问题。框架靠近设备连接端设置了标准快换挂接位，挂接位的开孔尺寸、贴合面平面度都匹配主流小型装载设备的快换接口标准，不需要额外改装转接件就可以直接挂载，挂接后推铲面的下沿距离地面的作业间隙控制在5毫米以内，既不会刮蹭硬化晒场、粮库地坪的地面涂层，又能保证贴地推运时不会残留底层散粮，减少作业后的清扫工作量。

　　前端的推铲工作面采用折弯成型的耐磨钢板制作，整个铲面带有12度的后倾角，推运散粮时粮食会顺着倾角向上堆积在铲面范围内，不会从铲面上沿溢出，铲面的两侧做了向内收的折边，推粮行进时可以避免粮食从两侧漏出，提升单次推运的作业量。和常规推土铲不同的是，这款延长刀片的铲面宽度比设备本身的轮距宽出20厘米，作业时轮胎不会碾压到还未推拢的散粮，避免粮食被轮胎碾压破损造成损耗，这一设计细节在晒场作业时尤为重要，能够有效降低粮食收储环节的损耗率。铲面下沿做了堆焊耐磨层处理，长时间贴地作业磨损后只需要补焊耐磨层就可以继续使用，不需要整体更换铲面板，降低后期的维护成本。

　　在实际作业场景中，这款属具除了推运稻谷、小麦这类颗粒粮食之外，也可以用来推运晾晒后的油菜籽、玉米颗粒，甚至在非粮作业时段可以用来推平晒场的积沙、积雪，具备一定的多场景适配能力。设计过程中特意做了受力仿真验证，当正面推阻达到设备最大推力阈值时，桁架框架的最大变形量控制在1.2毫米以内，不会出现框架开焊、铲面变形的问题，所有焊接位置都做了焊后去应力处理，避免焊接残余应力导致长时间使用后出现焊缝开裂的情况。整个结构的安装边界充分考虑了小型设备的举升行程，挂接后铲面举升到最高位置时距离地面高度不低于2.2米，满足堆粮时的堆高需求，下放到最低作业位置时铲面下沿和地面平行，不会出现一侧翘边漏粮的问题。和传统的一体式推粮铲相比，这种桁架式结构的视野通透性更好，操作人员在驾驶位可以透过框架间隙直接观察到铲面下沿的作业位置，更容易控制推铲的贴地精度，减少操作时的视线盲区，降低作业时误刮场地周边设施的概率。
