工业轻型皮带输送设备三维结构设计

　　在电子组装、食品包装、小型五金件加工的离散制造产线里，这类轻型皮带输送设备是衔接前后工序的核心中转单元，很多时候产线的节拍匹配度，恰恰取决于这类输送单元的布局合理性与结构稳定性，而非主加工设备的参数上限。从实际落地场景来看，这类设备常布置在注塑机出料端接驳成品、贴标工位前后完成工件流转、人工装配工位之间传递待装配件，相比重型辊筒输送，它的优势在于支撑面连续平整，不会出现小型工件卡滞在辊筒间隙的问题，哪怕是尺寸仅几厘米的塑料壳体、五金垫片，都能平稳放置在皮带面上完成传输。

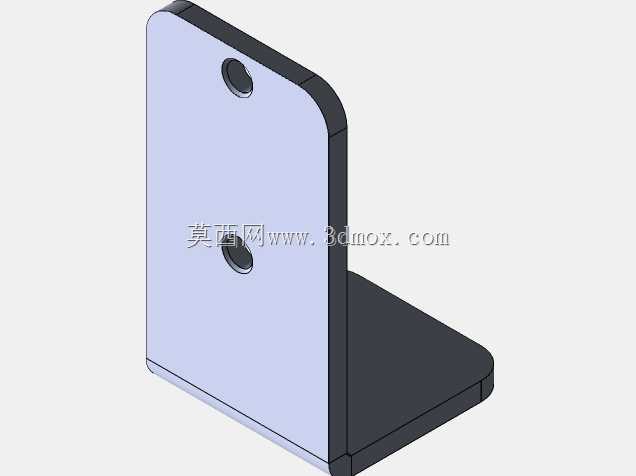

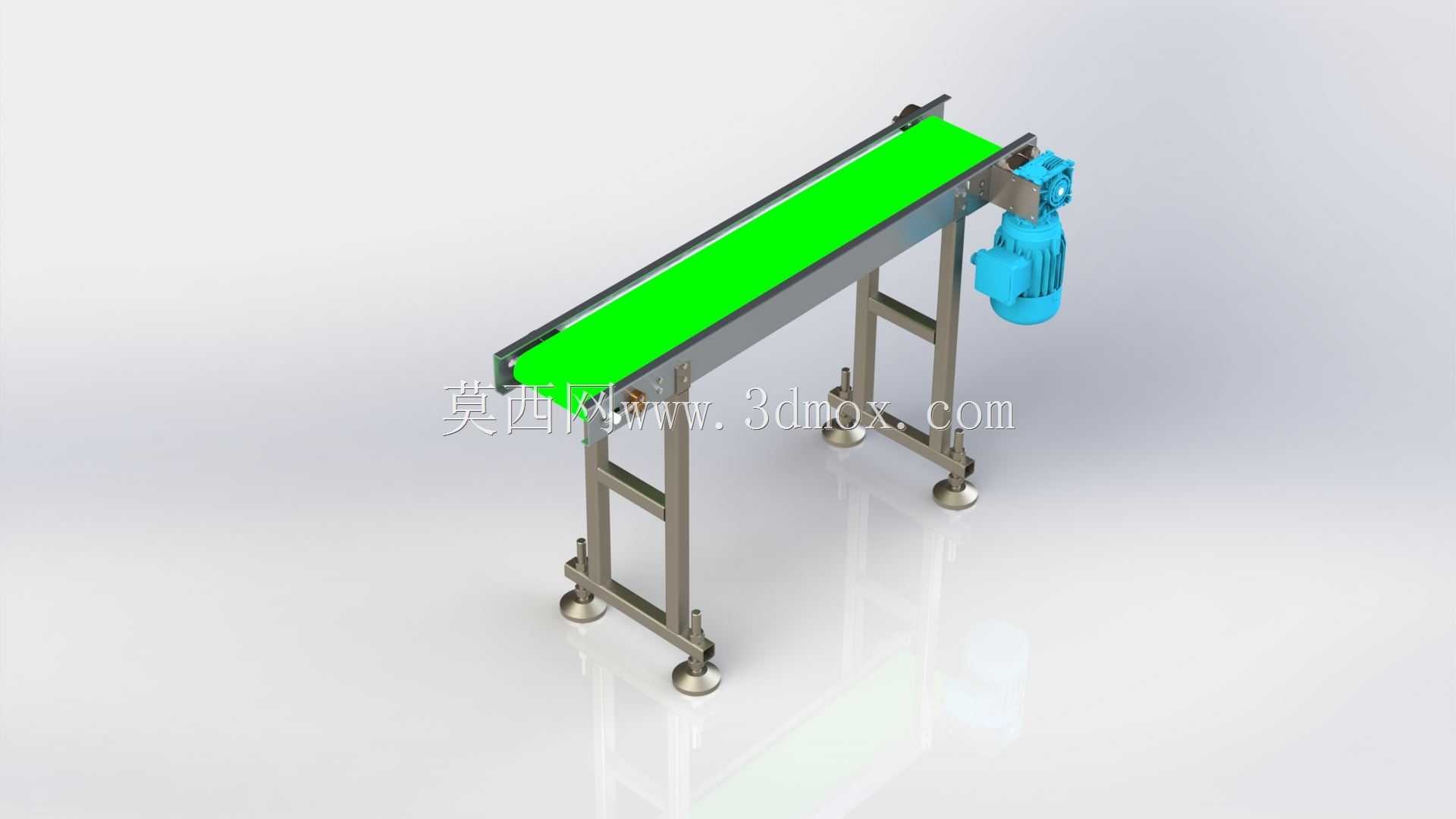

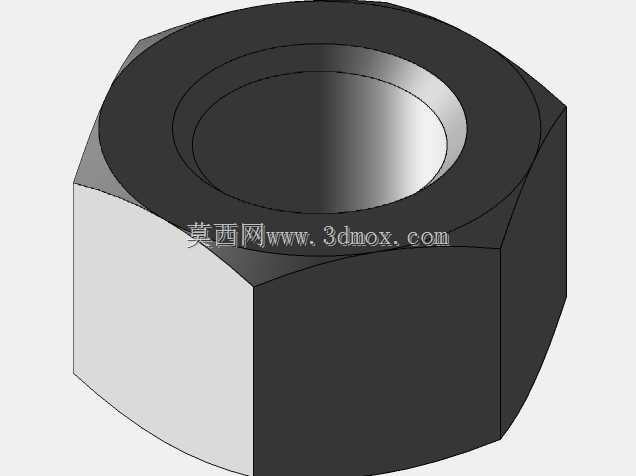

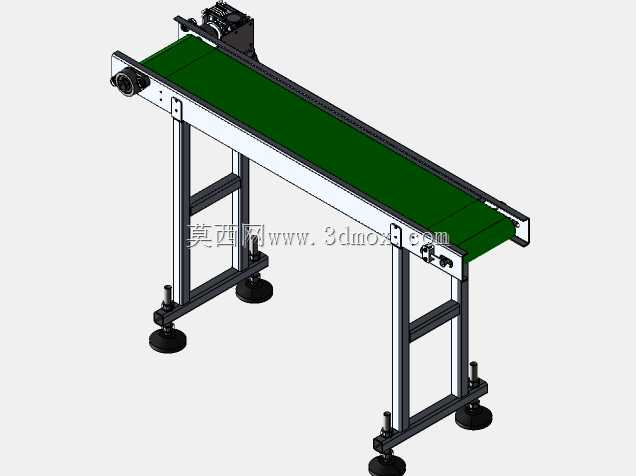

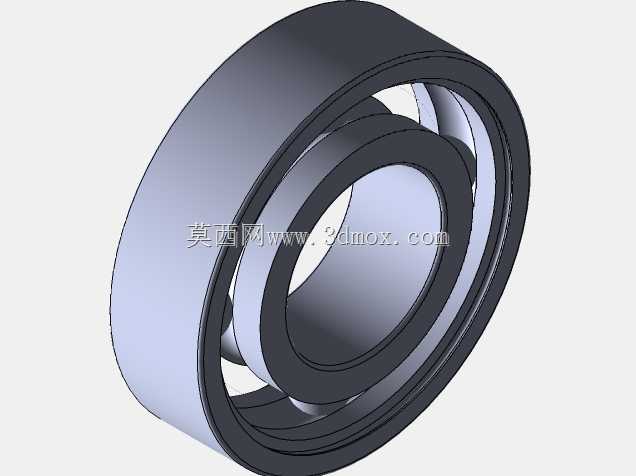

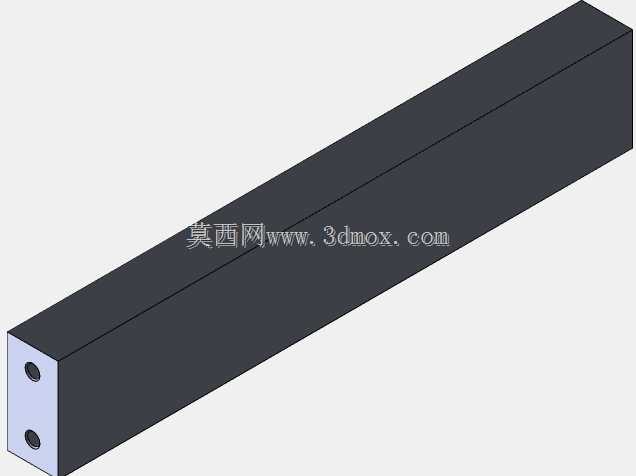

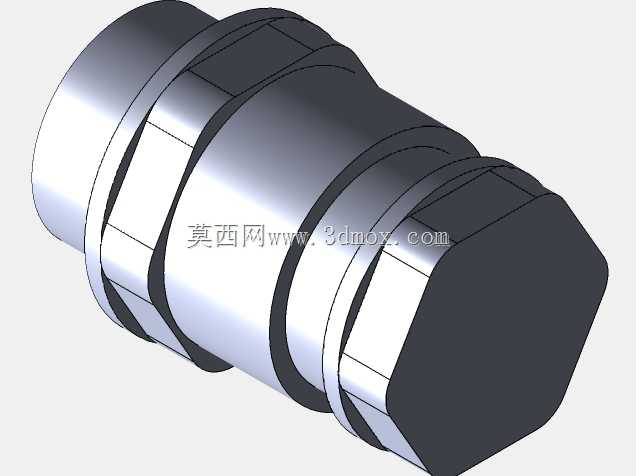

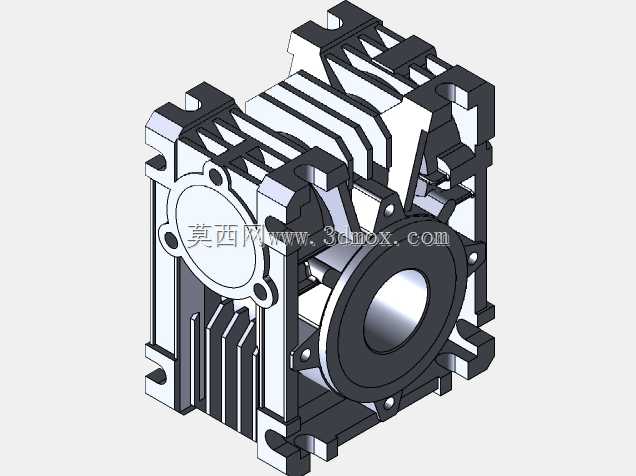

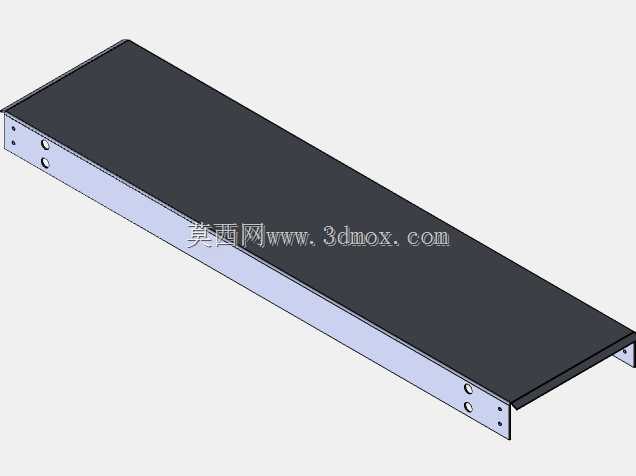

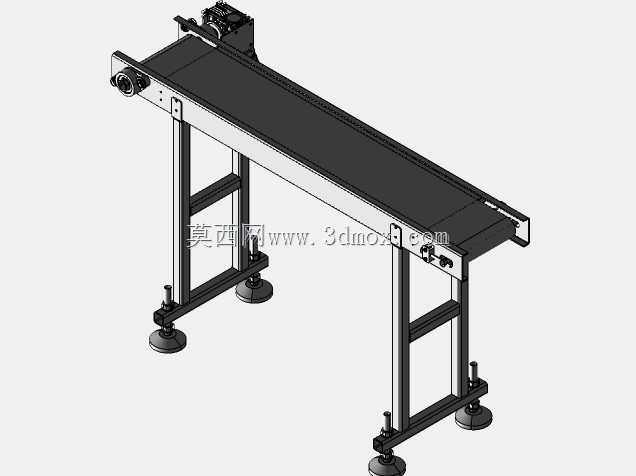

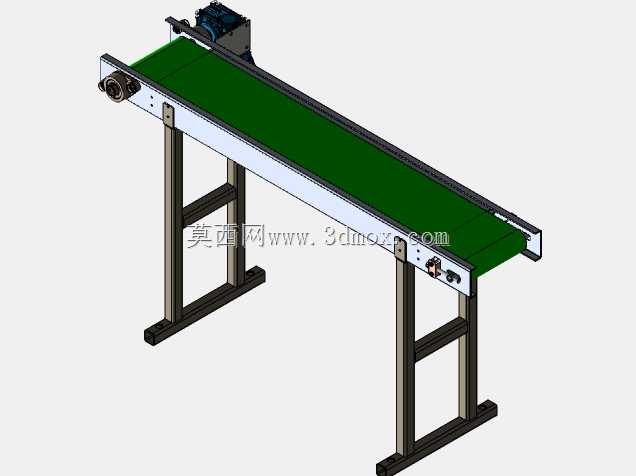

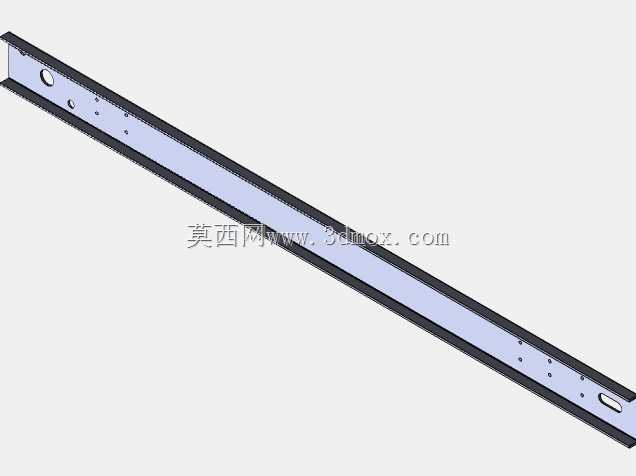

　　从结构设计逻辑来看，这套输送单元采用侧置式驱动布局，将减速电机安装在设备出料端的机架侧方，而非传统的端部同轴安装，这种设计的核心考量是压缩设备端部的安装进深，很多车间内产线排布预留的端部空间不足，侧置驱动能让设备两端的进出料位置更贴近上下游设备的接料口，减少工件转接时的掉落风险。机架部分采用标准化方管焊接成型，两支纵向主梁承担皮带与物料的全部载荷，横向支撑梁按等间距排布，既避免长距离输送时皮带下方出现塌腰变形，也能控制整体机架的自重，方便后期产线调整时的移位作业。

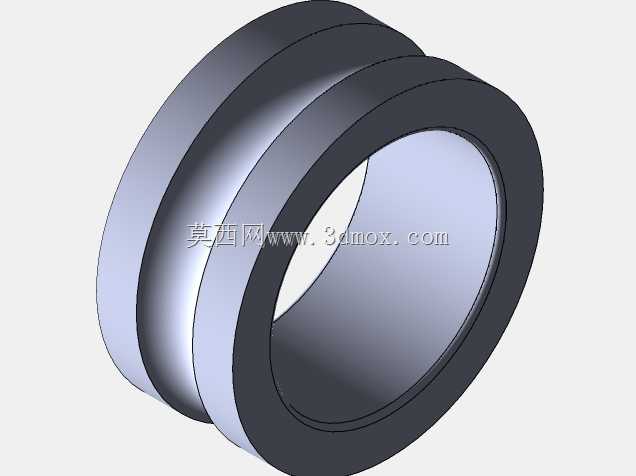

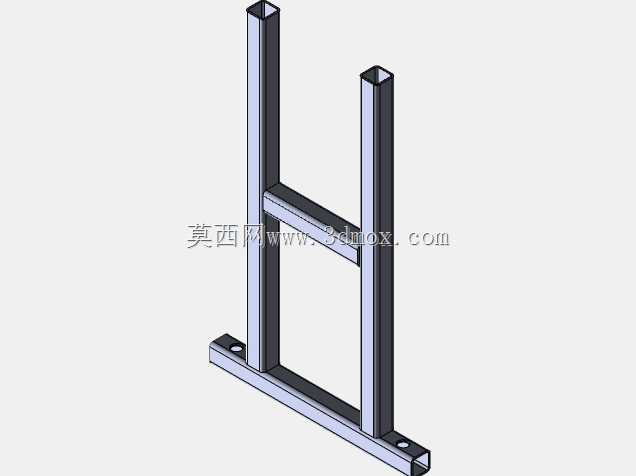

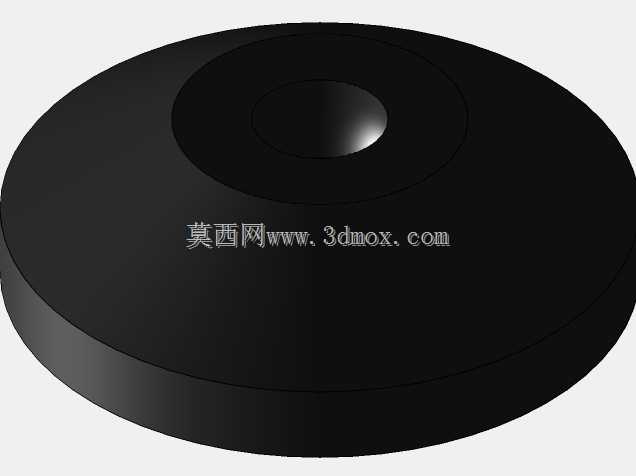

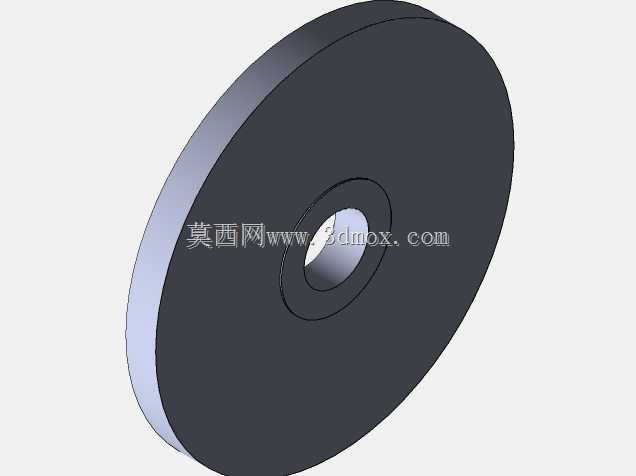

　　支脚部分设计为可调式脚杯结构，每个支脚底部都配置了带防滑橡胶垫的可调脚轮？不，是固定可调脚杯，通过螺纹结构可以实现单支脚0-50mm的高度调节范围，这种设计主要是为了适配车间地面的不平整误差，很多老旧厂房的地面水平度偏差能达到每米3-5mm，要是没有可调支脚，设备安装后会出现机架扭曲、皮带跑偏的问题，调试时只需要调整四个支脚的伸出长度，就能快速将皮带面调整到水平状态，同时也能根据上下游设备的接料高度，整体调整输送面的标高，适配不同高度的加工设备出料口。

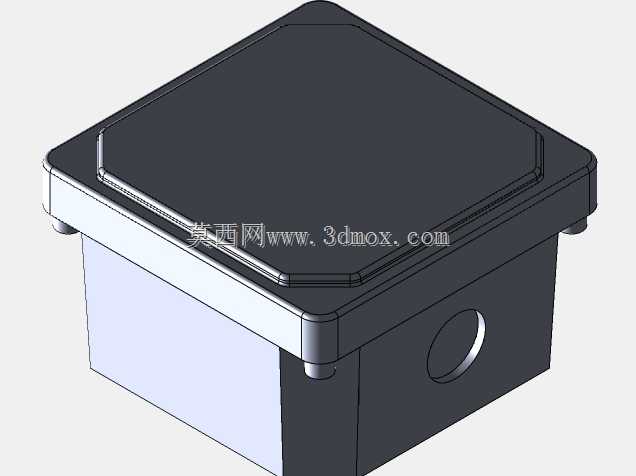

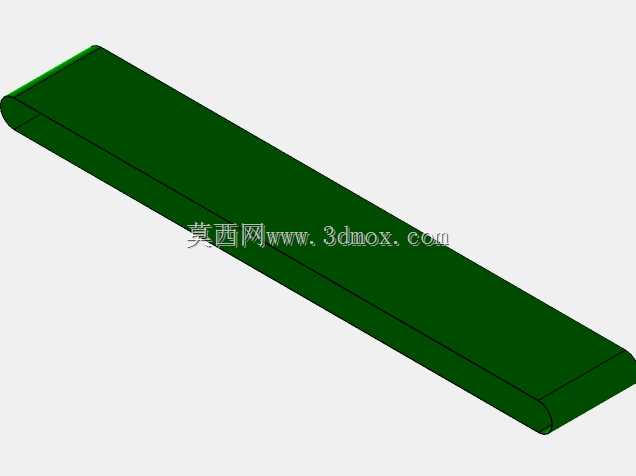

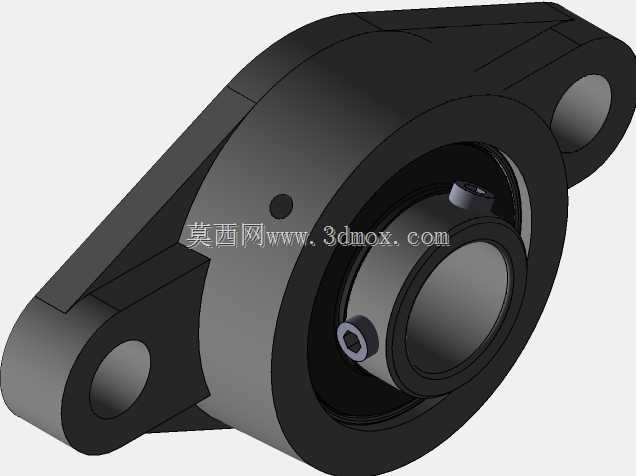

　　皮带部分采用亮面绿色PVC材质，这种材质在轻工行业应用极广，一方面是表面摩擦系数适中，既能保证工件放置后不会因为启停惯性出现滑移，也不会因为摩擦力过大导致工件堆积时无法实现自然排队；另一方面绿色的表面在视觉上更容易识别表面的杂物、工件掉落的碎屑，方便日常巡检时的清洁维护。皮带的张紧结构设计在驱动端的辊筒安装座上，通过两侧的调节螺栓可以调整辊筒的轴向平行度，同时实现皮带张紧度的调整，调试时只需要同步调整两侧螺栓的进给量，就能避免皮带因为辊筒不平行出现的持续跑偏问题，日常维护时不需要拆解机架，只需要松开锁紧螺母就能完成张紧度的微调，大幅降低运维的时间成本。

　　从安装边界尺寸来看，这类轻型输送设备的宽度通常根据输送工件的最大尺寸设计，常规款的皮带宽度在200-600mm区间，整体机架宽度比皮带宽出100mm左右，预留两侧的挡边安装空间；长度方向可以根据产线需求做模块化拼接，单段标准长度在1-3m之间，过长的输送线会采用多段拼接的方式，避免单根辊筒的挠度过大影响传动稳定性；设备整体高度通常在700-900mm区间，刚好匹配人工操作的舒适作业高度，要是用于设备之间的高位接驳，也可以通过更换加长支脚实现高度调整，不需要改动主体机架结构。

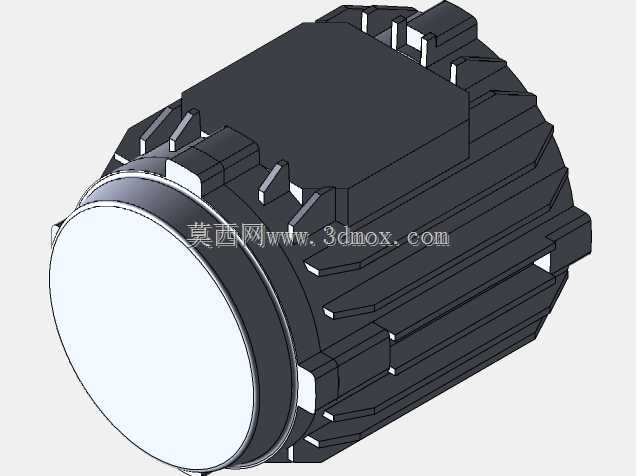

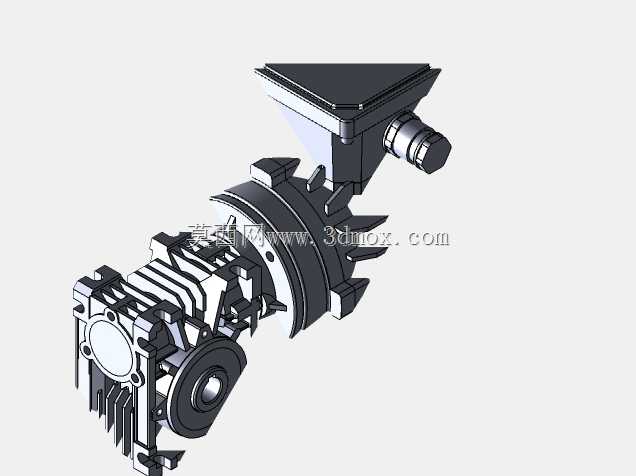

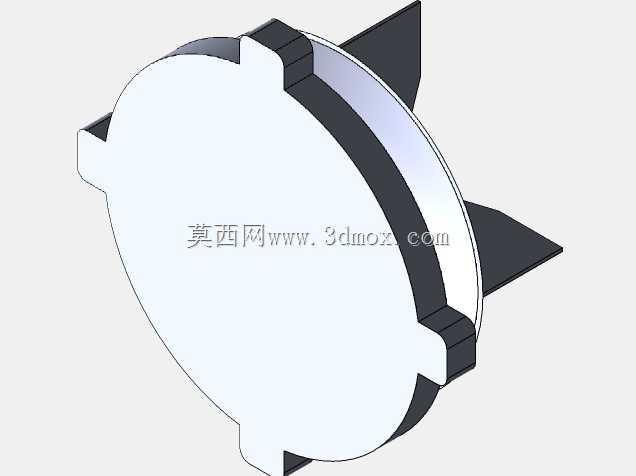

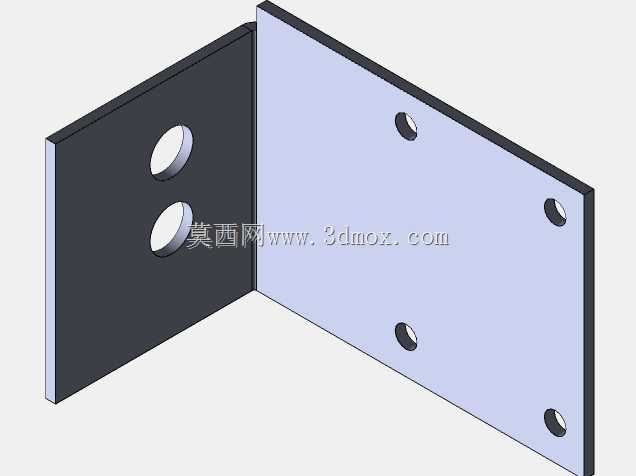

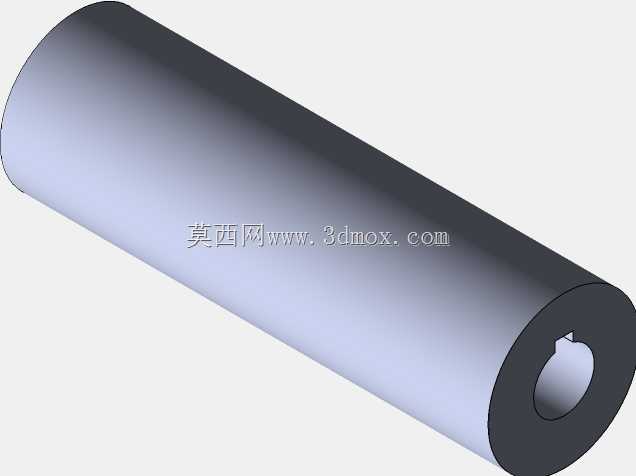

　　在传动系统的匹配上，侧置的减速电机通过链轮链条或者同步带将动力传递给驱动辊筒，相比直接驱动的结构，这种传动方式可以通过更换不同齿数的链轮实现输送速度的调整，常规的输送速度控制在10-30m/min区间，既可以匹配人工装配的慢节拍，也能适配自动化设备的快节拍出料需求。设备两侧的机架主梁上预留了T型槽或者安装孔位，后期可以根据需求加装挡边、光电传感器安装支架、工件导向条、扫码枪安装位等附件，不需要在机架上重新钻孔焊接，能快速适配不同的生产工艺需求，比如在输送小零件时加装两侧的亚克力挡边，避免工件从皮带侧面掉落；在需要定位的工位加装阻挡气缸安装位，实现工件的定点停留。

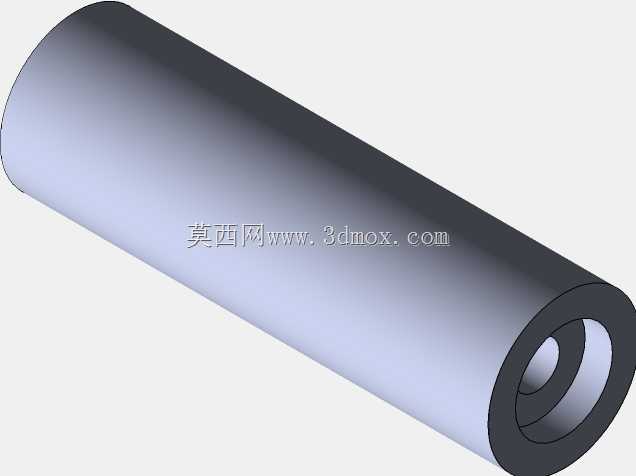

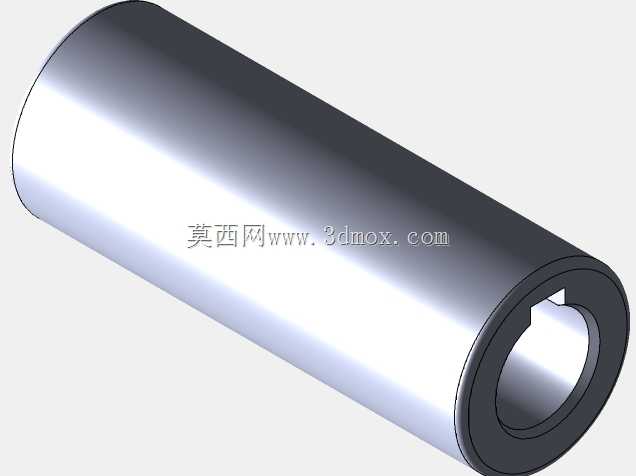

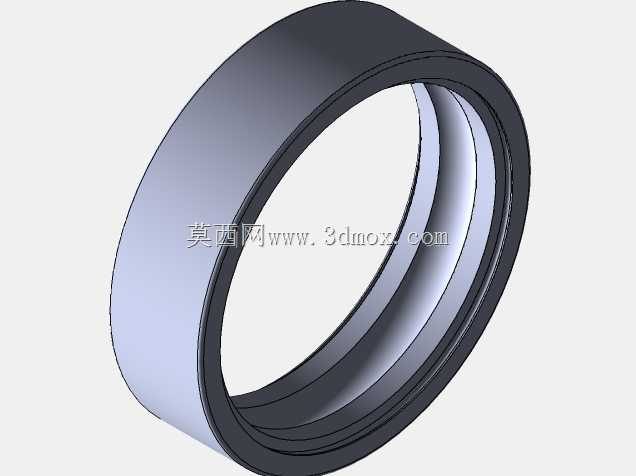

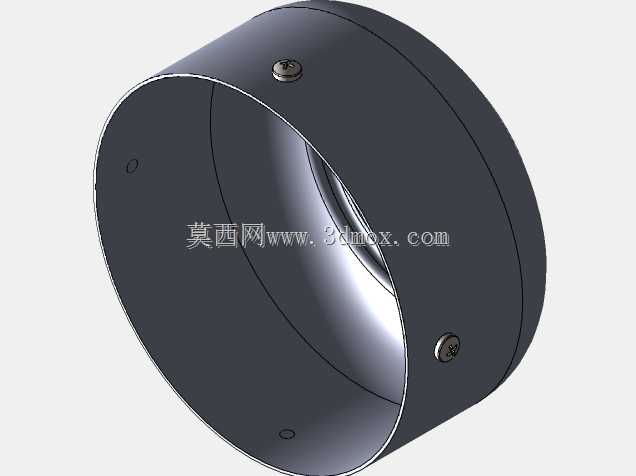

　　很多设计新手在做这类输送设备建模时，容易忽略皮带的回程支撑结构，这套模型里在上下层皮带之间设计了回程托板，避免下层皮带因为自重下垂出现与机架摩擦的问题，同时托板采用光滑的高分子材质，减少皮带运行时的摩擦阻力，降低电机的负载损耗。另外驱动端和从动端的辊筒都采用了腰鼓形设计，也就是中间直径略大于两端直径，这种结构能让皮带在运行时自动保持对中，减少人工调整跑偏的频率，这是轻型皮带输送设计里非常实用的细节结构，很多非标的小设备厂做的输送设备容易跑偏，恰恰是省略了这个腰鼓辊筒的设计细节。

　　从实际使用的可靠性角度来看，这套结构没有采用复杂的非标定制件，大部分零部件都可以直接采购标准件，比如脚杯、减速电机、辊筒、PVC皮带都是行业通用的标准规格，后期维护时不需要专门定制替换件，能大幅降低设备的全生命周期使用成本。机架的焊接位置都做了打磨处理，表面采用喷塑工艺，既可以避免车间环境下的锈蚀问题，也不会出现尖锐的焊渣毛刺划伤操作人员的情况，符合车间设备的安全设计要求。
