小型传动机构用齿轮箱端盖结构设计

项目分类:通用机械零部件 发布时间:2022-01-13 ID:498409
  • 小型传动机构用齿轮箱端盖结构设计
  • 小型传动机构用齿轮箱端盖结构设计

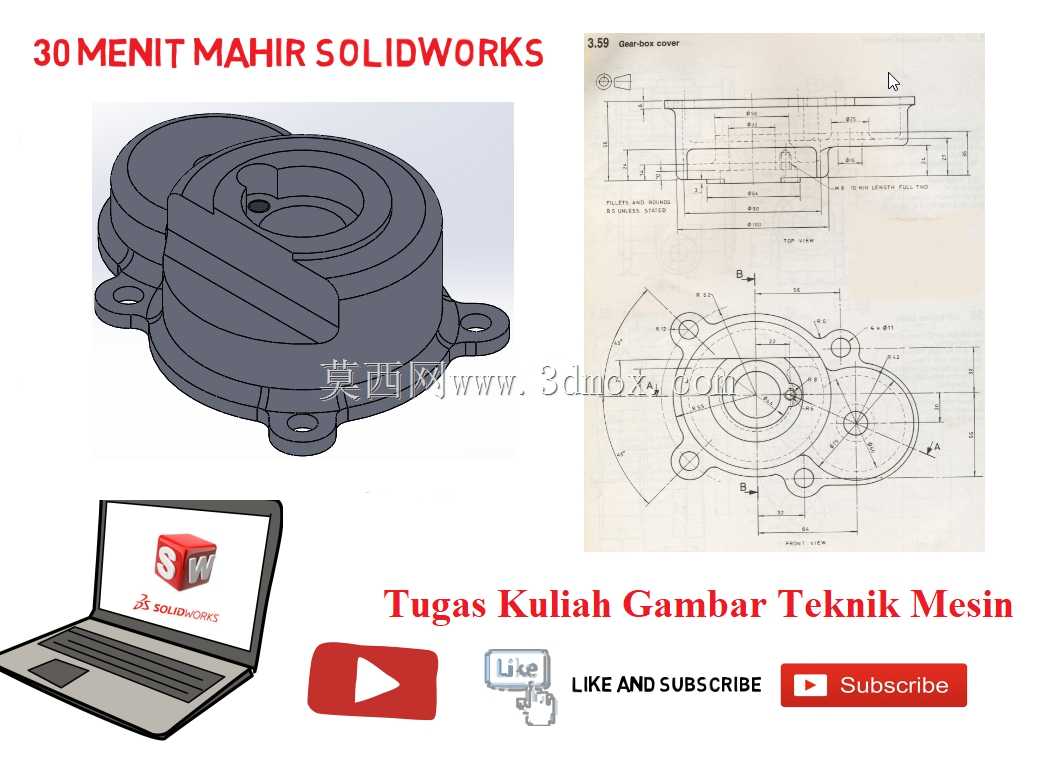

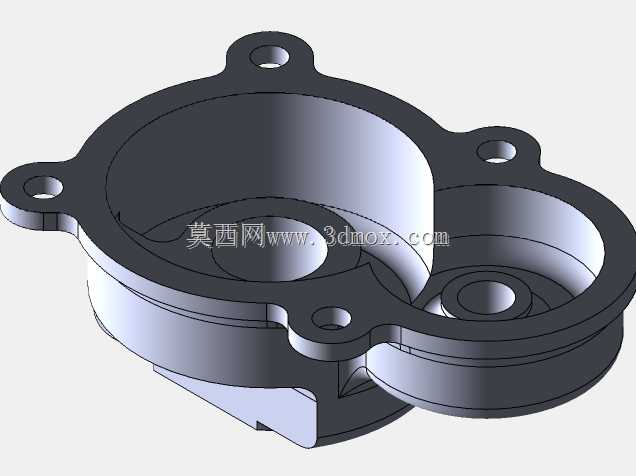

  在小型齿轮传动机构的实际应用场景中,齿轮箱端盖是承担箱体密封、轴系定位、传动防护多重作用的核心配套零件,常见于小型动力输出单元、桌面级传动实验台、小型轻工设备的减速模块中,其结构合理性直接影响齿轮箱的运行稳定性、润滑密封效果以及后期维护便捷性。从实际使用需求出发,这类端盖首先要匹配对应齿轮箱的腔体轮廓,图中对应的端盖采用非对称异形轮廓设计,完全贴合双齿轮啮合的腔体布局,区别于常规圆形端盖的结构,能够在有限的安装空间内完整覆盖大小齿轮的啮合腔体,避免出现密封盲区。端盖的安装定位采用带安装耳的法兰式结构,三个分布在不同方位的安装耳上预留通孔,可通过螺栓直接与箱体端面锁紧,安装耳的位置经过布局优化,避开了箱体上的轴孔、油孔等结构,

  安装时无需额外调整避让,装配效率更高。端盖主体的腔体深度经过精准核算,刚好容纳齿轮端面与轴承外圈的定位台阶,内侧预留的环形凸台可直接顶住轴承外圈端面,实现轴系的轴向定位,无需额外加装定位挡圈,减少了装配零件数量,也降低了轴系窜动的风险。端盖与箱体贴合的端面预留有密封槽安装位,可放置O型密封圈或者涂覆密封胶,有效阻挡箱体内润滑脂的泄漏,同时避免外界粉尘、水汽进入齿轮啮合腔,在多尘、潮湿的轻工生产车间场景下,这种密封结构能够有效延长齿轮与轴承的使用寿命。从设计思路来看,这类端盖的建模首先需要匹配齿轮箱内部的传动布局,先确定大小齿轮的分度圆、齿顶圆边界,再反向推导端盖的内腔轮廓,确保端盖内壁与齿轮端面、齿顶圆之间预留合理的安全间隙,

  既不会出现运转干涉,也不会因为间隙过大造成腔体空间浪费、端盖整体体积超标。安装孔的位置度公差需要严格控制,确保与箱体端面的螺纹孔完全对中,避免装配时出现螺栓别劲、密封面压合不均的问题。端盖的壁厚设计采用均匀过渡原则,主体壁厚保持在2.5-3mm区间,安装耳位置做局部加厚处理,既保证整体结构刚度,在螺栓锁紧时不会出现变形翘曲,也能控制零件整体重量,降低材料成本。端盖外侧的加强筋布局沿着腔体轮廓走向分布,对应内部轴承安装位的外侧做局部加厚,抵消轴承运转时传递到端盖的轴向载荷,避免长期运行后端盖出现变形凹陷。在外形尺寸与安装边界上,这类端盖的最大外轮廓尺寸适配100mm级别的小型齿轮箱,安装耳的跨距控制在合理范围内,

  能够直接适配现有同规格小型减速箱的安装接口,无需对原有箱体做结构修改即可替换使用。端盖中心的轴孔位置根据输入轴的布局设置,孔位内侧预留有油封安装台阶,可装配标准尺寸的骨架油封,对伸出端的轴做动密封,防止润滑脂顺着轴的转动间隙泄漏。端盖表面没有多余的装饰结构,所有曲面、台阶都服务于功能需求,外侧的平面区域可根据需要粘贴标识铭牌,不会影响整体装配。实际生产中这类端盖可采用压铸铝合金材质批量生产,也可采用工程塑料注塑加工,适配不同成本、不同载荷等级的使用需求,建模时所有圆角、拔模斜度都符合对应加工工艺的要求,压铸工艺对应的拔模斜度设置在1-1.5度,所有转角处都做R0.5-R1的圆角过渡,避免应力集中,也方便加工脱模。在装配验证环节,这类端盖需要先做试装校验,确认与轴承外圈的贴合度、密封面的平面度、安装孔的对中度,确保装配后轴系转动顺畅,没有卡滞、异响,密封测试时在额定转速下运行2小时无润滑脂渗漏,即可满足使用要求。对于结构设计从业者来说,这类异形端盖的建模难点在于非对称轮廓的尺寸控制,需要严格对照齿轮传动的布局做参数化建模,每一处轮廓尺寸都要对应内部零件的边界,不能随意绘制曲面,否则很容易出现运转干涉或者密封失效的问题。同时要兼顾加工工艺性,避免出现壁厚突变、倒扣等不利于批量生产的结构,在满足功能需求的前提下尽可能简化结构,降低加工难度与生产成本。
