斜撑式MS安装固定支架结构设计

　　这类斜撑式固定支架多应用在中小型设备的机架辅件安装、轻型管线排布固定、小型功能模块的挂载支撑场景中，在轻工生产线的旁侧辅件固定、小型实验台架的功能件挂载、非标设备的局部加强支撑环节都能见到同结构构件的身影，核心作用是为被支撑件提供稳定的刚性承载基础，同时通过斜向加强筋的结构设计，在控制整体重量的前提下抵消挂载带来的倾覆力矩，避免支架受载后出现根部弯折、连接面错位的问题。

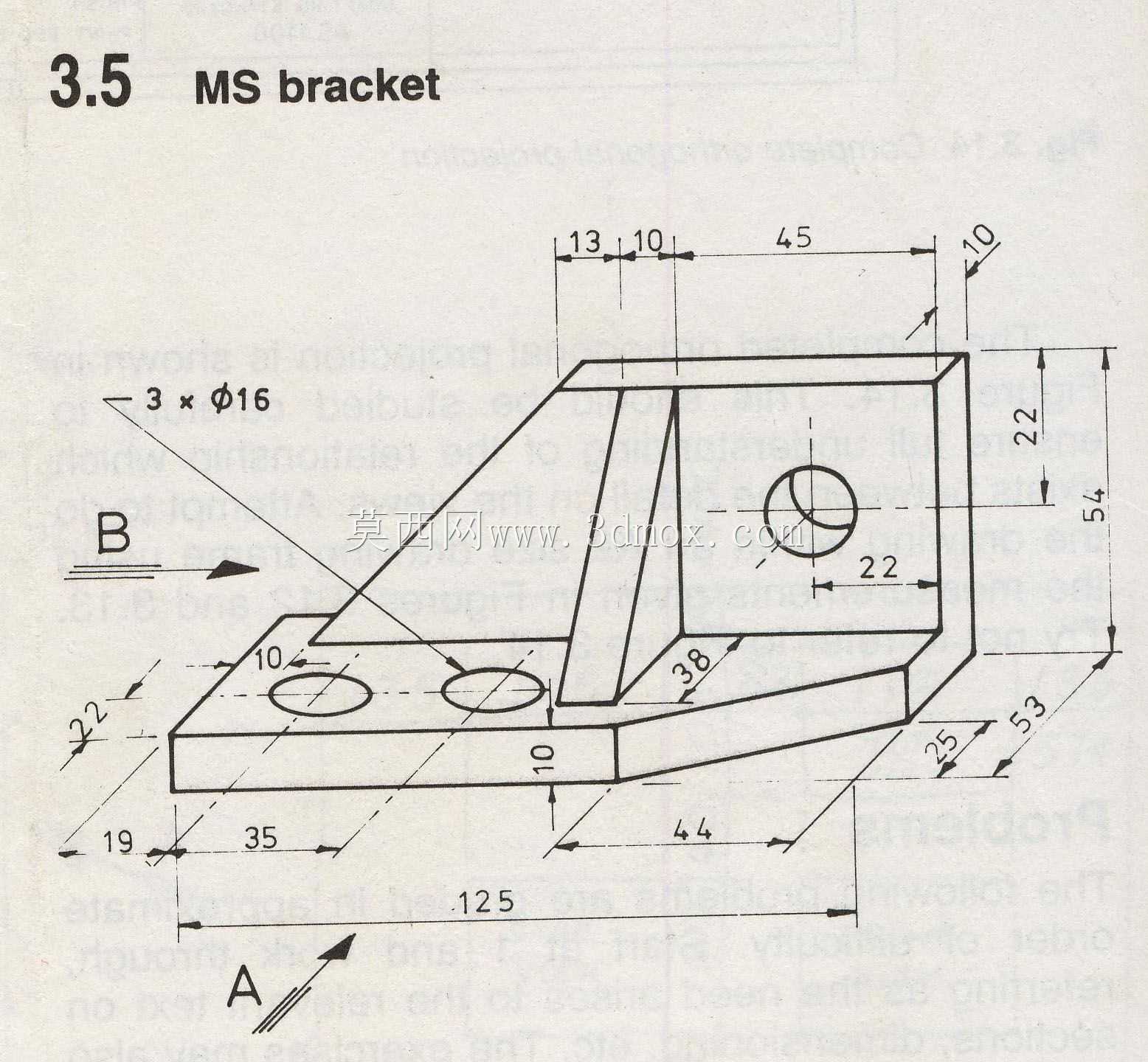

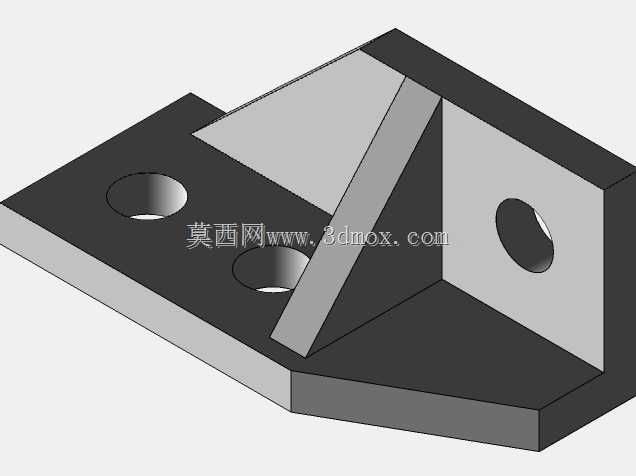

　　从结构功能上看，该支架采用底板加竖直立板加三角形斜筋的经典承力布局，底板作为整个构件的安装基准面，上面开设的两个通孔用于穿装螺栓，将支架整体固定在安装基面之上，孔位的中心距、边距尺寸都经过适配，既保证螺栓安装时有足够的扳手操作空间，也避免孔位距离板件边缘过近导致安装时板件边缘开裂、螺栓连接强度不足的问题。竖直立板作为主要的承载立面，上面开设的单个通孔用于连接被支撑的功能构件，孔位的高度位置经过测算，保证被挂载件安装后不会和底板、安装基面产生运动干涉，同时立板的高度尺寸适配常规小型功能件的安装高度需求，不需要额外加装垫高块就能完成装配。连接底板和立板的三角形斜筋是整个结构的核心加强部分，斜筋的厚度、与两个板件的连接角度都经过受力优化，能够将立板承受的垂直载荷、侧向弯矩顺畅传递到底板的整个安装面上，避免立板和底板的连接焊缝或者折弯处出现应力集中，在承受额定挂载载荷时，整个支架的变形量能够控制在机械装配要求的公差范围内，不会因为支架变形导致被支撑件的位置精度超差。

　　从设计思路上看，该支架没有采用多余的复杂结构，所有板件的外形都采用直线轮廓加少量斜切处理，加工时无论是采用板材切割折弯还是焊接成型，都不需要复杂的工装夹具，能够有效降低加工成本，适合小批量非标设备的配套生产。板件上的所有安装孔都采用等直径的圆孔设计，不需要加工台阶孔、螺纹孔，现场安装时可以根据实际安装基面的情况，选择螺栓穿装连接或者配打自攻螺钉固定，适配不同的安装场景。尺寸设计上，整个支架的底板总长度控制在125mm，总宽度53mm，底板厚度10mm，立板总高度22mm，整体外形紧凑，不会占用过多的安装空间，在空间局促的设备内部也能完成安装布置。安装边界方面，底板上两个安装孔的中心距为35mm，距离底板侧边的最小距离为19mm，安装时只要在基面上预留出略大于底板外形的平面区域，保证两个安装孔位的位置度偏差在1mm以内，就能顺利完成支架的固定；立板上的安装孔中心距离立板侧边的距离为22mm，被支撑件的连接端只要设计成和立板平面贴合的安装面，配做对应直径的通孔，就能完成和支架的装配，不需要额外设计转接结构。

　　实际应用中，这类支架可以根据使用场景的不同选择不同的板材加工，普通室内无腐蚀环境下采用Q235钢板焊接后做喷塑处理即可满足使用要求，在有轻度腐蚀的环境中可以采用304不锈钢板材加工，不需要额外做表面处理就能达到防腐要求。结构受力上，三角形斜筋的存在让支架的抗侧向冲击能力远高于无筋的L型弯板支架，在设备运行产生小幅振动的工况下，支架的连接螺栓不容易出现松动，被支撑件的位置稳定性更好，能够长期保持装配精度，减少日常运维中重新紧固、校准的工作量。细节设计上，所有板件的边缘都做了小尺寸的倒角处理，避免安装过程中锋利的板边划伤操作人员，也能去除切割加工产生的毛刺，保证装配时各个连接面能够完全贴合，不会因为毛刺的存在导致安装面出现间隙，影响连接刚性。
