带斜切定位结构的黄铜台阶支撑件

　　这类带斜切结构的黄铜台阶件，常应用在精密工装夹具的定位工位、小型检测设备的载具支撑位，或是低压电气柜内的绝缘垫高工位，依托黄铜材质自身的耐磨、低磁、不易锈蚀的特性，在频繁接触、需要反复对位的工位上能长期保持尺寸精度，不会像普通碳钢件那样容易出现锈迹卡滞、镀层脱落污染工位的问题。从实际使用场景来看，这类台阶件往往不是独立承载大载荷的结构件，更多是作为设备装配过程中的定位基准、间隔垫块使用，比如在小型电子元件组装工装里，不同高度的台阶面可以分别承托不同厚度的工件料带，侧边的斜切面可以给工件送料时提供导入导向，避免硬碰撞刮伤工件表面。

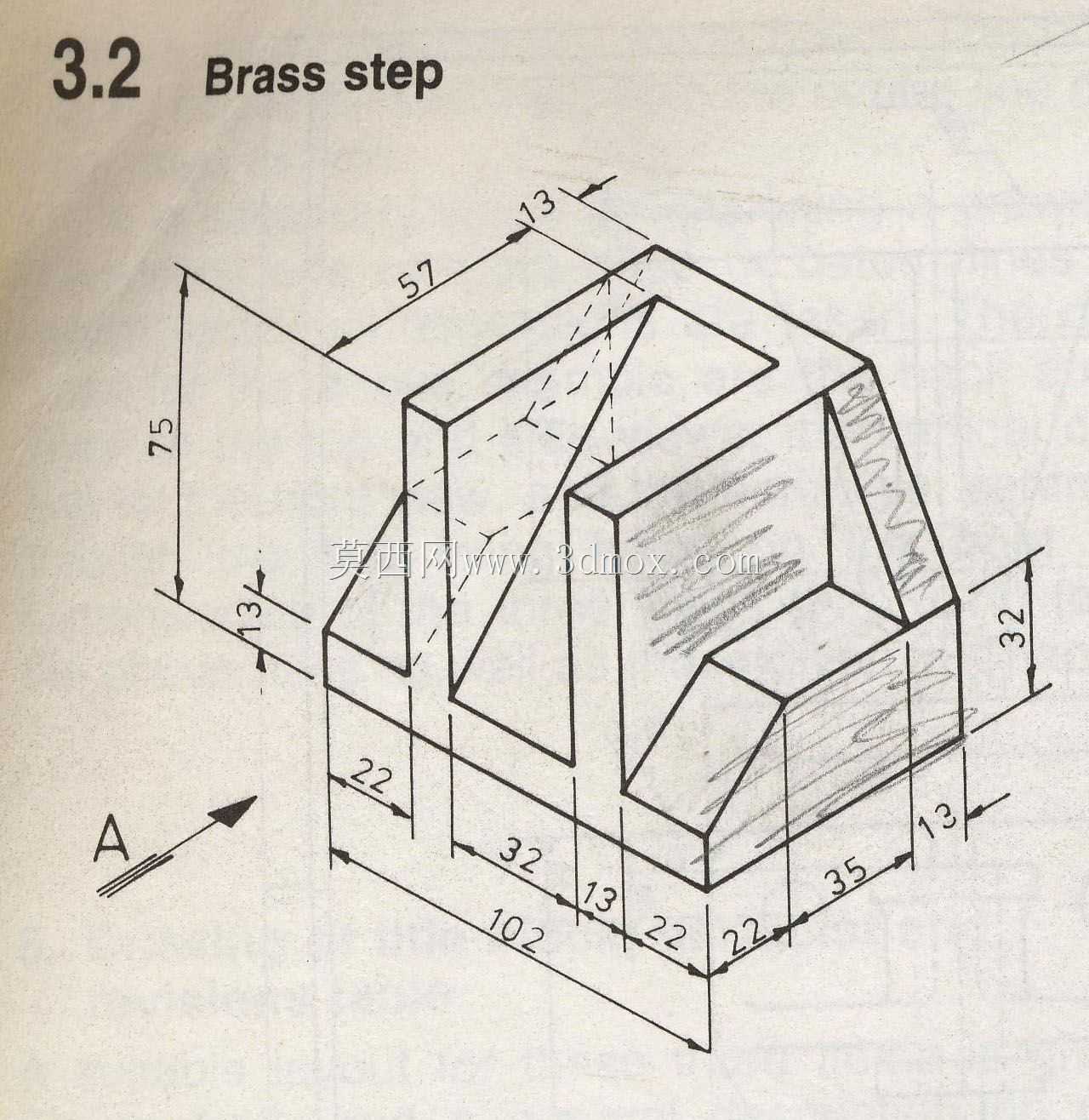

　　从结构设计逻辑来看，整个零件的尺寸链完全围绕安装边界与功能面来排布，总长度方向尺寸为102mm，总高度75mm，宽度方向的总尺寸可以从分段标注累加得到，各段台阶的高度差、宽度差都预留了安装避让空间：底部靠前的22mm宽度段是主要的安装贴合面，这个面的平面度要求在实际加工中需要控制在0.02mm以内，保证和安装基板贴合时不会出现翘曲间隙；中间段32mm宽度的立壁是主要的限位支撑面，侧边13mm宽度的凸台是用来卡入安装基板的对应槽位，实现零件自身的快速定位，不需要额外打过多的定位销就能完成装配固定。零件后侧的斜切结构不是随意设计的减重结构，实际是为了避让设备上相邻的运动部件，比如工装旁的摆臂、送料拨叉在运动轨迹上会扫过原直角结构的位置，把直角改成斜切面之后，既不会影响台阶自身的支撑强度，又能给运动部件留出足够的安全间隙，避免运行过程中出现硬干涉。

　　在功能特性上，黄铜材质的自身润滑性让这个台阶件在和工件频繁接触摩擦的过程中，不会刮伤铝件、塑料件这类软质工件的表面，同时黄铜的抗磁特性也让它可以用在有弱磁环境的检测工位上，不会干扰附近传感器的检测精度。零件上各个台阶的高度差分别对应不同的支撑高度需求，32mm高度的台阶面是主要的工件承托位，侧边22mm宽度的低位台阶是用来避让工件上的凸缘结构，让工件的基准面能完全贴合在高位支撑面上，不会因为凸缘顶到支撑面导致工件装夹倾斜。顶部后侧13mm宽度的凸沿是用来安装小型压片的，当工件放置到位后，压片可以压在这个凸沿上，把整个台阶件牢牢固定在基板上，避免长期受工件碰撞冲击出现位置偏移。

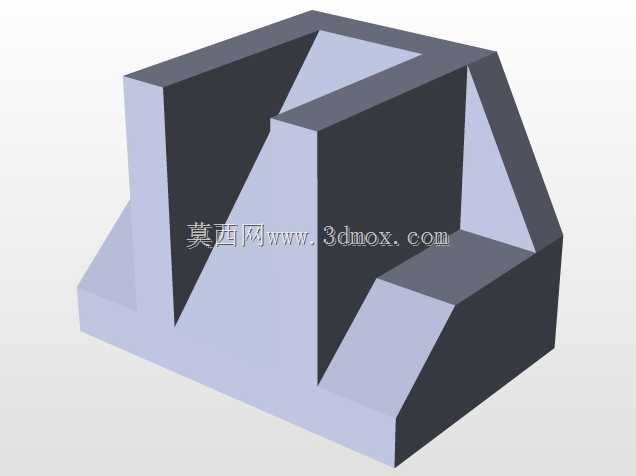

　　从建模与加工的角度来看，这个零件的所有尺寸都没有复杂的曲面特征，全部是平面、斜切面与直角结构的组合，建模时只需要先绘制底部的轮廓草图，按照各段的宽度尺寸拉伸得到基础基体，再依次切除多余的部分得到台阶结构，最后处理后侧的斜切特征即可，不需要复杂的曲面放样操作。加工时优先选用黄铜方料进行铣削加工，一次装夹就能完成大部分平面的加工，最后翻面加工底部的安装贴合面，能有效保证各台阶面之间的平行度与垂直度要求。安装时需要注意，零件的A向箭头指向是工件送进的方向，安装时要保证斜切面朝向送料方向，才能起到导向避让的作用，如果装反的话，直角边会直接挡住工件送进路径，导致卡料问题。另外零件上所有的棱边在加工时都需要做0.2mm的倒角处理，避免锋利的棱边划伤操作人员，也能减少工件接触时的刮擦毛刺。
