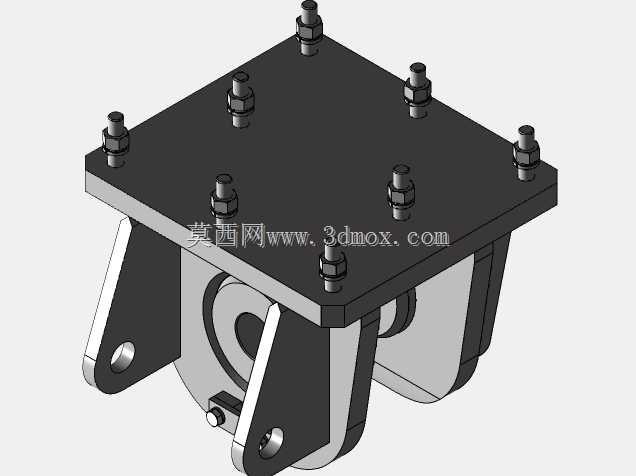

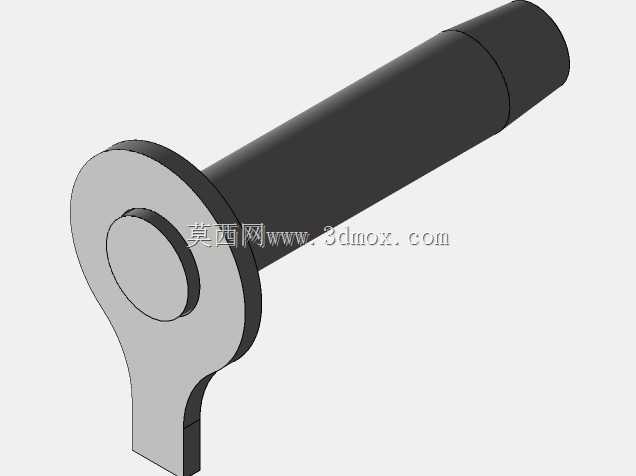

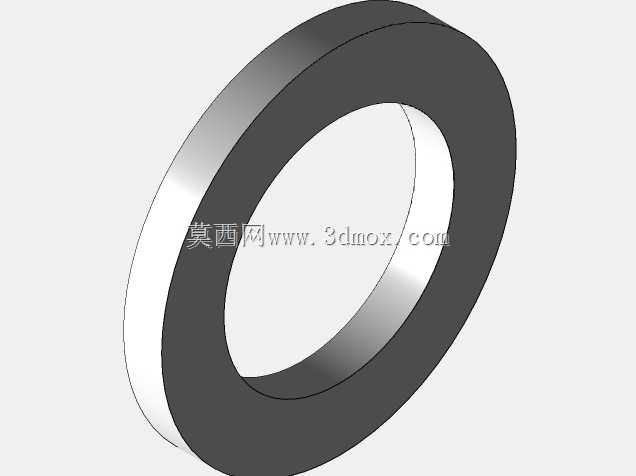

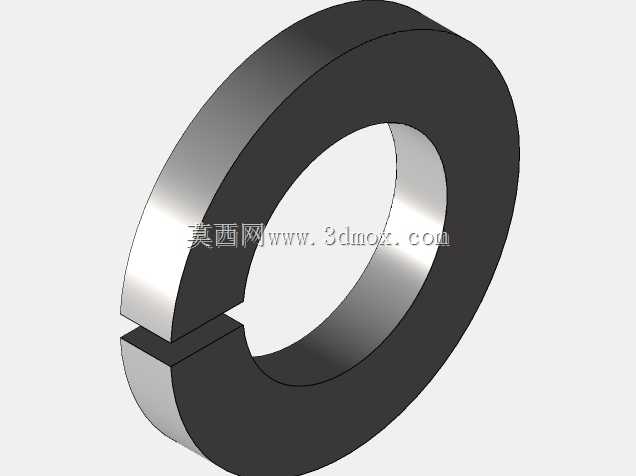

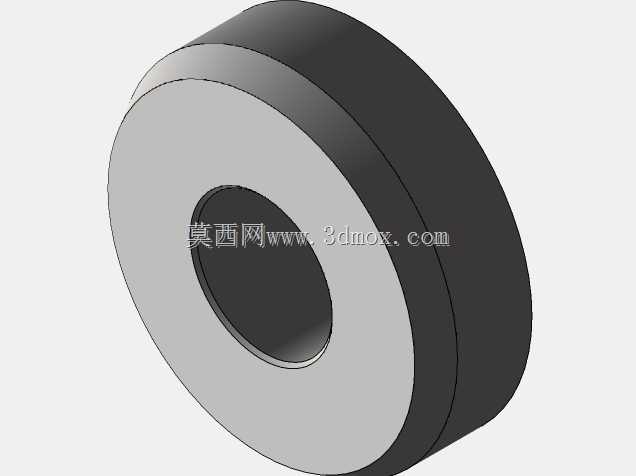

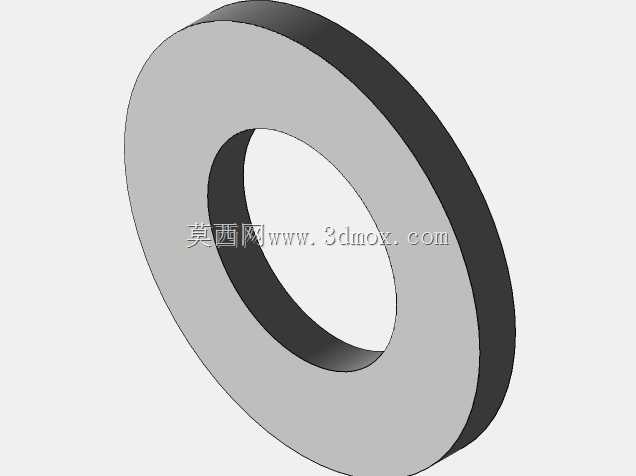

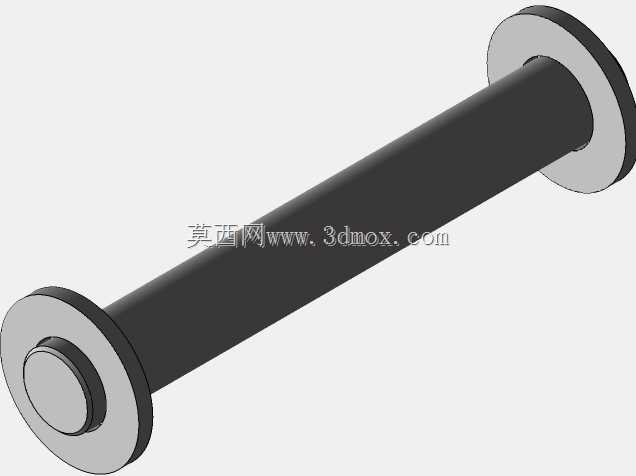

联轴器顶部悬挂支撑连接装置结构

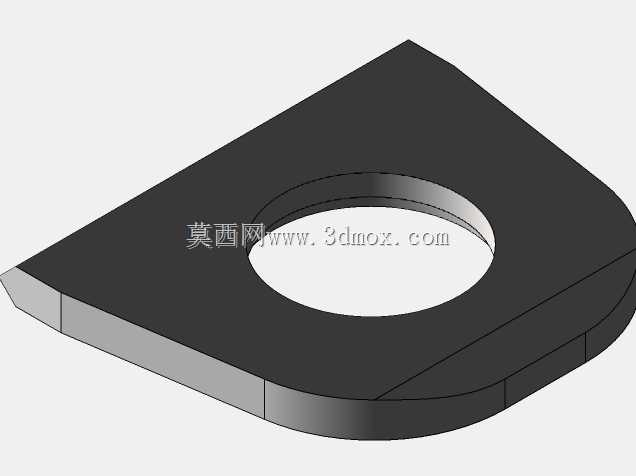

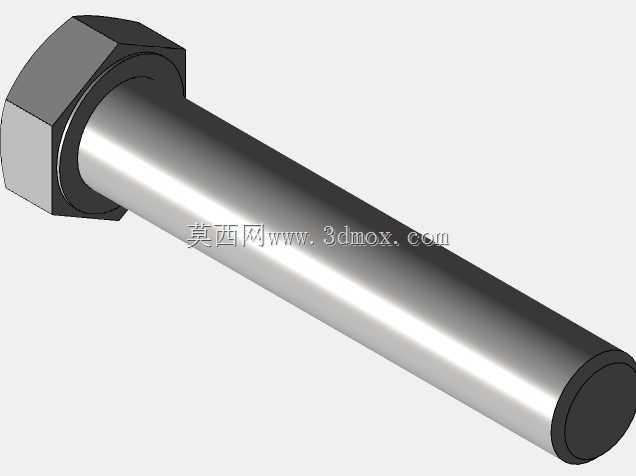

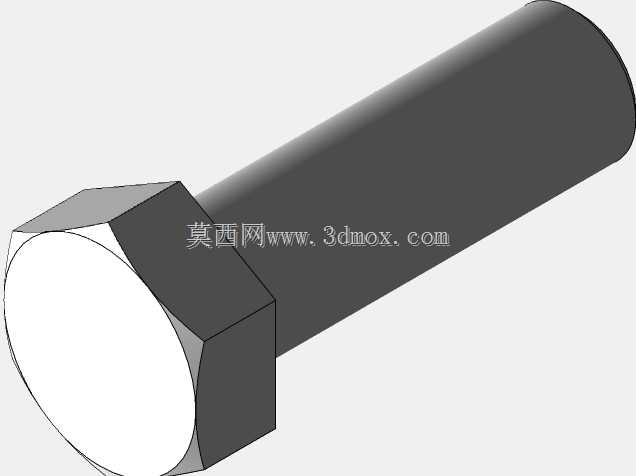

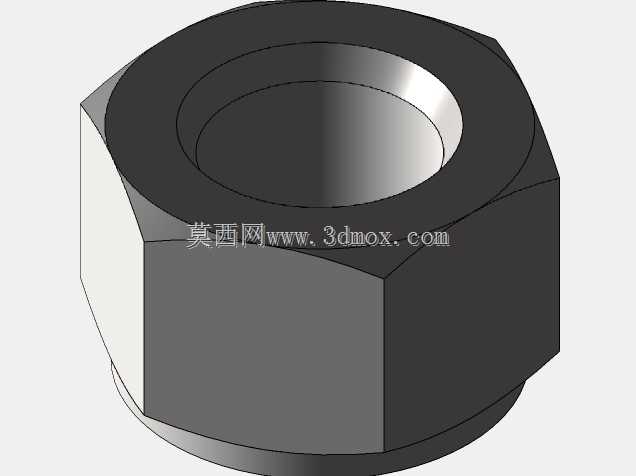

　　在工业传动系统的布设场景中，这类顶部悬挂式的联轴器安装结构，常被用于需要将传动联轴节点悬空架设、避开下方作业空间或物料输送路径的工况，常见于自动化生产线的顶部动力传输段、高架输送设备的动力衔接位，以及部分需要将传动单元抬升安装以压缩地面占用空间的专用设备布局中。区别于常规落地式或侧装式的联轴器支座，该结构采用顶部法兰作为主承载面，通过多组均布的螺栓紧固件实现与上方机架横梁或安装基板的刚性连接，下方的双侧支撑臂形成环抱式的容纳空间，既可以为联轴器提供周向的防护限位，也能预留出联轴器与两侧轴件对接的操作空间，避免安装过程中支座结构与轴系、键连接部件产生干涉。从结构设计的逻辑来看，顶部安装板采用等厚矩形板材加工，螺栓孔沿板件边缘对称排布，

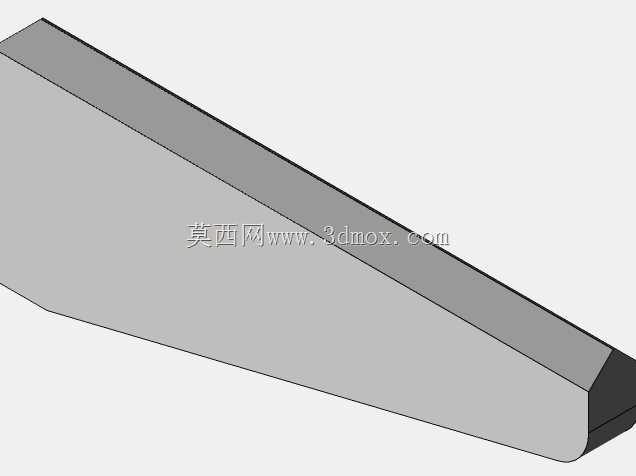

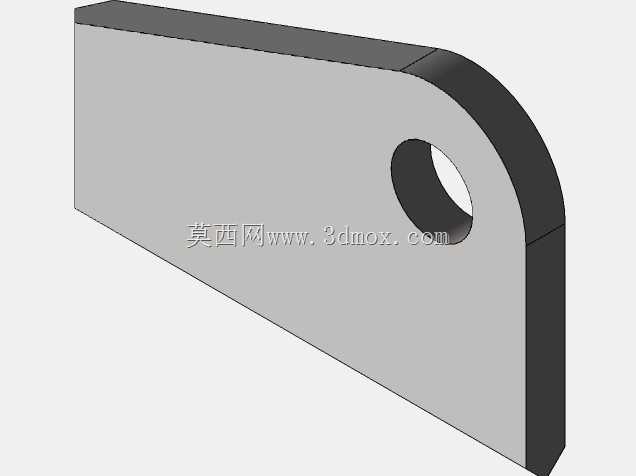

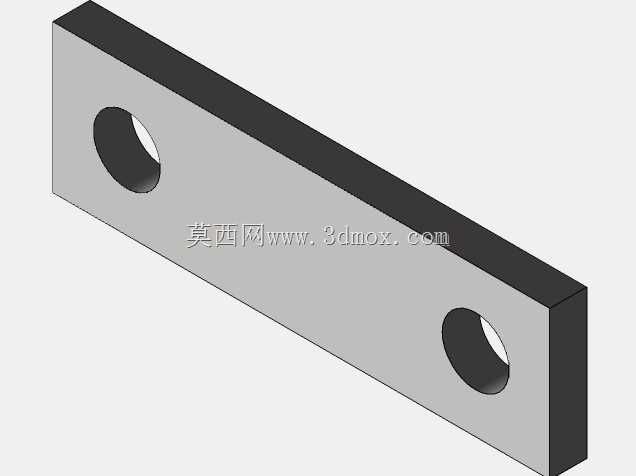

　　孔位间距匹配通用工业铝型材或型钢机架的安装孔距标准，不需要额外加工过渡转接板即可直接完成固定，降低现场安装的适配成本。下方的两个支撑立板采用厚板折弯或铣削成型，与顶部安装板通过焊接或螺栓锁附形成刚性框架，立板下端的带孔支耳可作为辅助固定点位，在大扭矩传动场景下可额外加装斜撑或拉杆，抵消联轴器启停瞬间产生的反向扭转力矩，避免长期交变载荷下连接螺栓出现疲劳松动。中间的容纳腔尺寸按照常用凸缘联轴器、弹性套柱销联轴器的外径范围预留，腔体内壁与联轴器外圈保留均匀的装配间隙，既不会因为间隙过小导致联轴器运转时与支座产生摩擦，也不会因为间隙过大失去径向的限位防护作用，当传动系统出现轴系窜动或联轴器径向偏移超差时，支撑结构可以提供硬限位保护，

　　避免联轴器直接脱落造成设备损坏。安装边界方面，顶部安装板的外轮廓尺寸小于常规100系列工业铝型材框架的单格跨度，不需要对现有机架做大规模改造即可完成加装，整体结构的重心落在顶部安装板的几何中心范围内，安装后不会产生偏载力矩，对上方机架的承载要求较低，适配多数轻型、中型传动系统的载荷需求。支撑立板的下端开口高度匹配联轴器对接轴的中心高要求，两侧轴件穿入位置预留了足够的避让空间，安装时可以先将联轴器与两侧轴完成预对接，再整体推入支座容纳腔后锁紧顶部固定螺栓，不需要在高空或狭窄空间内完成复杂的联轴器找正操作，有效降低现场装配的作业难度。结构上所有的棱角位置都做了倒角处理，避免安装调试过程中尖锐边角划伤操作人员或线缆、管路等附属部件，

　　螺栓连接位置都预留了标准扳手的操作空间，不需要使用特殊定制工具即可完成所有装拆操作，日常维护时可以直接在下方完成联轴器的磨损检查、弹性件更换等作业，不需要拆卸整个顶部安装结构。在传动精度保持方面，该悬挂结构的刚性框架可以为联轴器提供稳定的支撑基准，减少因为机架振动带来的联轴器同轴度偏移，延长联轴器内弹性元件、连接螺栓的使用寿命，尤其适用于启停频繁、正反转切换较多的传动工况，能够有效降低传动节点的故障概率，减少设备停机维护的时间成本。
