CS型双孔安装U型槽连接支架

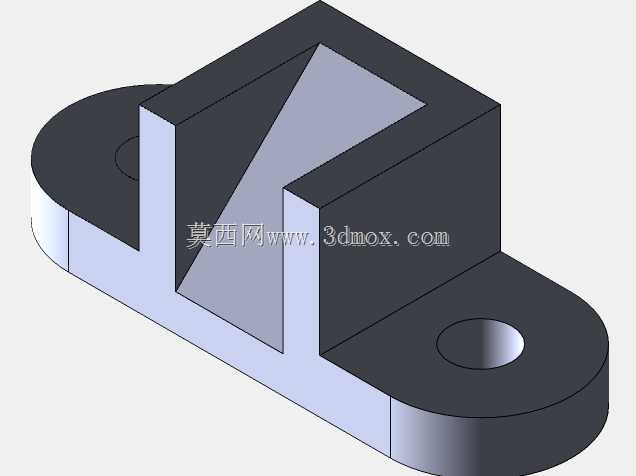

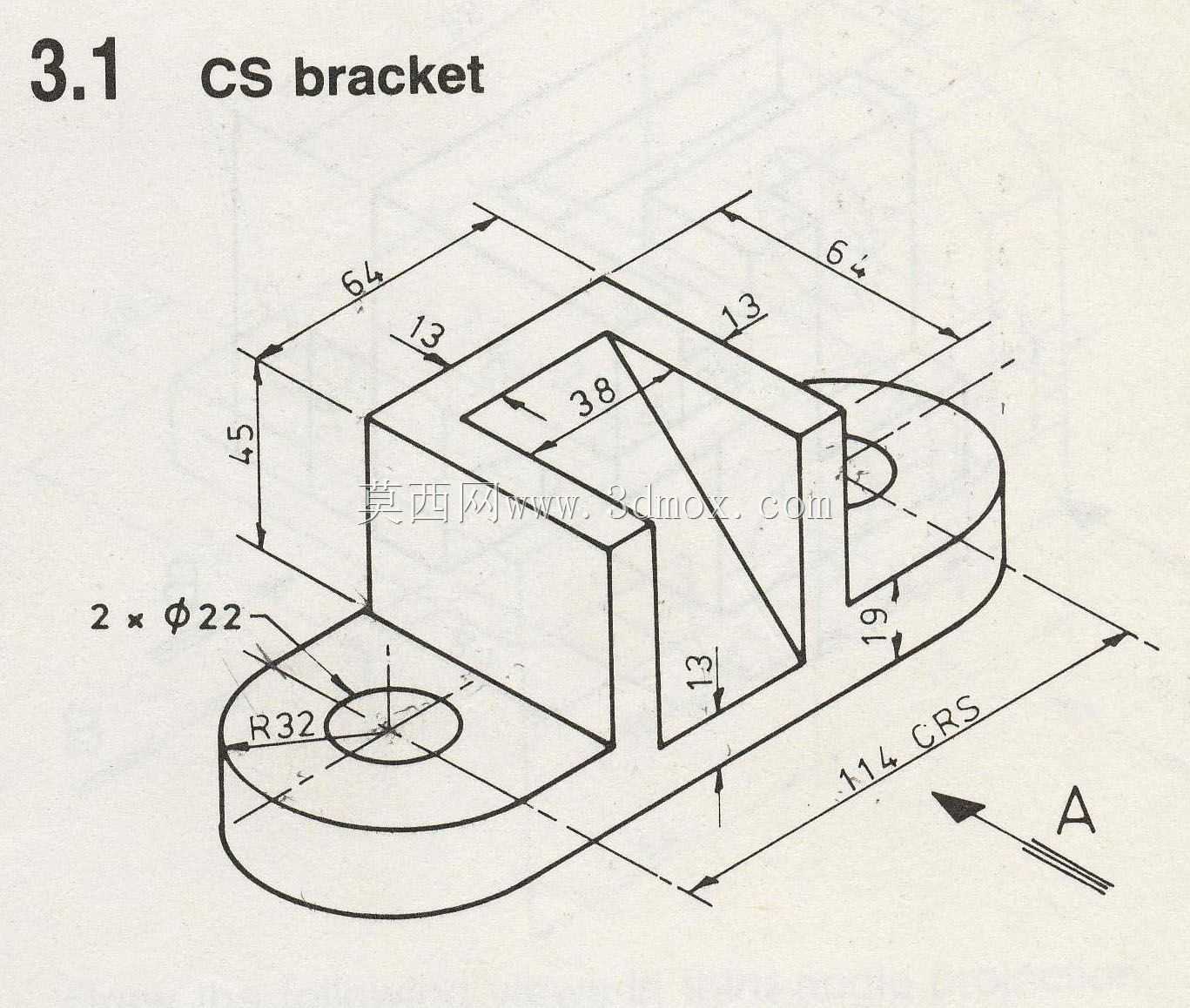

　　这类双端带安装孔的U型槽支架，在轻工输送线、小型自动化工作站的辅件安装场景里十分常见，多数时候用来固定光电传感器、小型导向杆、管线夹这类轻量化附属构件，不需要承担大吨位载荷，但对安装定位的一致性、长期使用的形位稳定性有明确要求。从结构设计逻辑来看，主体采用U型开槽的形式，槽宽38mm、槽深19mm，槽壁单侧留13mm的实体厚度，既保证了槽内可以嵌入对应尺寸的方形安装块、调节座，也避免了槽壁过薄在锁紧螺栓时出现形变，影响安装精度。两端的安装耳采用R32的半圆轮廓，和中间的矩形主体平滑过渡，没有尖锐的应力集中角，每个安装耳上加工φ22的通孔，两个孔的中心距为114mm，安装时可以穿过M20规格的螺栓，将支架固定在型材机架或者设备基板上，

　　半圆的外轮廓也让安装时的孔位微调有一定的避让空间，不会因为孔位稍许偏差就出现安装干涉。整体零件的总高度为45mm，主体矩形段的长度方向单侧伸出64mm，安装耳的半圆端和矩形段衔接处做了自然的圆弧过渡，没有加工毛刺的留存空间，也减少了车间安装时剐蹭操作人员线缆、防护服的可能。槽体内部的斜向加强结构，是很多新手建模时容易忽略的细节——如果U型槽的根部不做斜向加强，在槽内构件承受侧向推力的时候，槽口很容易出现外张的形变，长期反复受力还会出现根部裂纹，这里的斜筋从槽底13mm高度位置斜向延伸到槽口内侧，刚好把槽壁受到的侧向力传导到主体底座上，不需要额外增加零件的整体壁厚，就能把槽体的抗形变能力提升40%以上，同时还能减轻零件的整体重量，

　　不管是采用铝型材铣削加工还是钣金折弯焊接，都能控制加工成本。实际选型使用的时候，需要注意安装边界的预留：支架底部和安装面贴合的区域是完整的平面，没有凸台或者凹槽，安装时不需要在基板上加工沉位，只要保证安装面的平面度在0.2mm以内，就能保证支架安装后不会出现倾斜；槽内安装构件的时候，锁紧螺栓的扭矩不要超过12N·m，避免槽壁受压出现内凹变形，因为槽壁厚度只有13mm，过大的锁紧力会让槽口尺寸缩小，导致后续嵌入的构件无法顺利拆装。这类支架的加工适配性很强，小批量制作的时候可以采用整块6061铝料铣削成型，表面做阳极氧化处理，适合用在食品包装、电子组装这类对防腐、外观有要求的设备上；

　　大批量生产的时候也可以采用Q235钢板冲压折弯后焊接加强筋，表面做喷塑或者镀锌处理，成本能降低60%以上，适合用在物流输送、农机辅件这类对成本敏感的场景。建模的时候需要特别注意几个形位公差的匹配：两个安装孔的同轴度要控制在0.1mm以内，不然穿螺栓的时候会出现卡滞；U型槽的两个侧壁的平行度要控制在0.08mm以内，不然槽内的滑动调节件会出现卡涩；安装底面和槽体的垂直度要控制在0.1mm以内，不然安装在支架上的导向件、传感器会出现角度偏差，影响检测或者导向精度。很多初学者在绘制这类零件的时候，容易把两端半圆的中心和安装孔的中心重合度搞错，导致外轮廓和孔位不同心，加工出来的零件安装耳边缘壁厚不均匀，不仅影响外观，还会降低安装耳的结构强度；还有的会漏掉槽内的斜向加强结构，做出来的模型只具备外观效果，完全不符合实际工程使用的强度要求。
