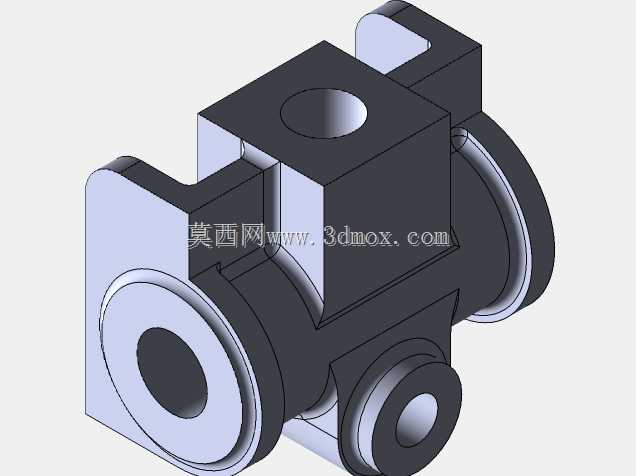

CI悬架支架机械结构三维设计

　　在商用车与非道路移动机械的底盘行走系统中，悬架支架是连接车架与弹性悬架组件的核心承载构件，这类零件需要同时传递垂直载荷、纵向牵引力与横向侧倾力矩，长期承受交变冲击载荷，其结构合理性直接决定整车行驶的平顺性与底盘部件的服役寿命。本次设计的CI悬架支架，针对轻载越野型作业机械的前悬安装需求开发，适配螺旋弹簧加筒式减震器的独立悬架布局，区别于传统钢板弹簧悬架的吊耳式支架，该支架采用一体化铸造成型的箱体式结构，将减震器安装座、弹簧限位台、车架连接法兰三个功能区域整合在单一构件上，减少了分散连接带来的应力集中点。从结构布局来看，支架主体采用中空箱型截面设计，在保证整体抗弯抗扭刚度的前提下，尽可能降低零件自身重量，

　　避免增加簧下质量影响悬架响应速度。支架朝向车架的一侧设置三个呈三角形分布的螺栓安装孔，孔位周边设计有凸起的加强凸台，凸台高度根据螺栓预紧力的压应力分布计算确定，避免安装面在螺栓预紧力作用下出现压溃变形，安装孔的位置公差控制在±0.1mm范围内，保证与车架预装孔的同轴度，降低现场装配的对位难度。支架朝向悬架的一侧，设置有同轴的减震器销轴安装孔，孔内预留有润滑脂注油通道与油封安装槽，可在装配时压入自润滑衬套，减少销轴与支架孔之间的转动磨损，注油通道的出口设置在支架侧面的非配合面上，避免行驶过程中泥沙堵塞注油嘴。弹簧限位台设置在减震器安装孔的上方，台面上设计有环形的弹簧定位止口，止口的直径与螺旋弹簧的端部内径匹配，

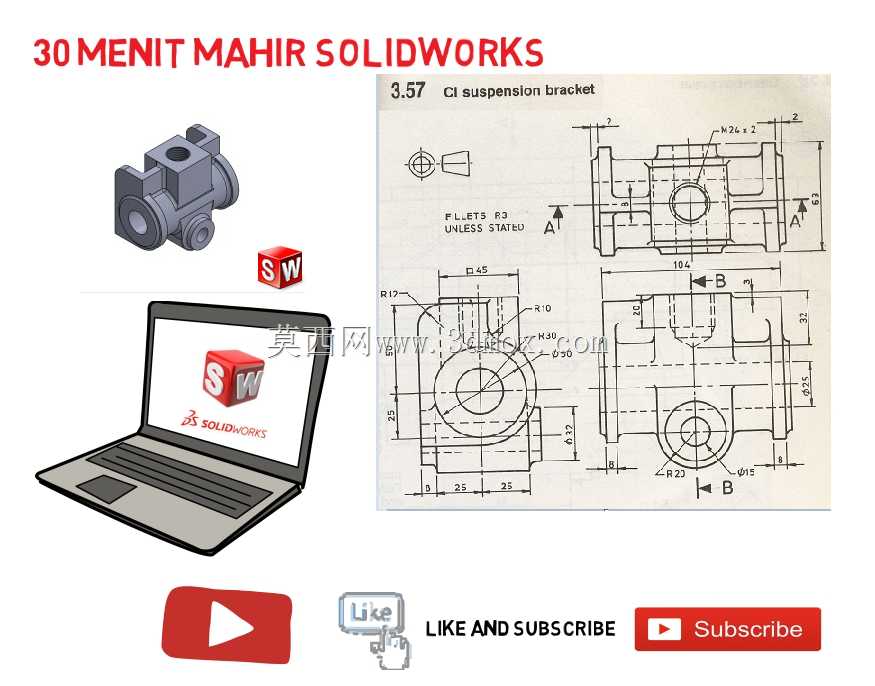

　　可限制弹簧在压缩与回弹过程中出现横向窜动，止口边缘做R3圆角过渡，避免应力集中导致弹簧端部出现应力断裂。从安装边界尺寸来看，支架整体沿车架纵向的安装跨度为61mm，横向突出车架安装面的最大距离为55mm，垂直方向的总高度为76mm，所有安装孔的中心距均严格匹配对应车型的车架孔位布局，不需要对原有车架进行额外打孔修改即可直接替换安装。在细节结构处理上，支架所有的棱边均做了倒钝处理，非加工面的铸造圆角统一设置为R3，避免铸造过程中出现冷隔、浇不足等缺陷，同时减少零件在交变载荷下的应力集中系数。支架上的两个减重孔分别设置在箱体结构的前后侧壁，孔的边缘设计有翻边加强结构，避免开孔后局部刚度下降，减重孔的尺寸经过拓扑优化计算，

　　在去除非承载区域材料的同时，保证支架的整体模态频率避开悬架工作时的激励频率区间，防止行驶过程中出现共振异响。在功能适配性上，该支架可适配直径23mm的减震器连接销轴，匹配的螺旋弹簧端部中径为40mm，最大允许承载的垂直静载荷为2.2吨，可满足额定载重1.5吨级的轻型作业机械前悬使用需求，支架的安装面平面度控制在0.05mm以内，保证安装后与车架贴合面无间隙，避免长期使用后连接螺栓出现松动。设计过程中针对支架的典型工况进行了受力校核，包括满载冲击工况、紧急制动工况、最大侧倾工况三种极限场景，在满载冲击1.5倍动载系数的条件下，支架的最大应力出现在减震器安装孔与箱体连接的过渡区域，应力值低于所选铸造材料的屈服强度，安全系数达到2.3以上，满足长期服役的强度要求。同时支架的结构设计充分考虑了铸造工艺的可行性，所有面的拔模斜度统一设置为1.5度，避免出现倒扣结构，不需要额外的砂芯即可完成铸造成型，降低零件的生产制造成本，加工面仅集中在车架安装面、减震器销轴孔、弹簧定位止口三个区域，减少了后续机加工的工序量。
