毫秒级半夹式机械连接卡扣结构设计

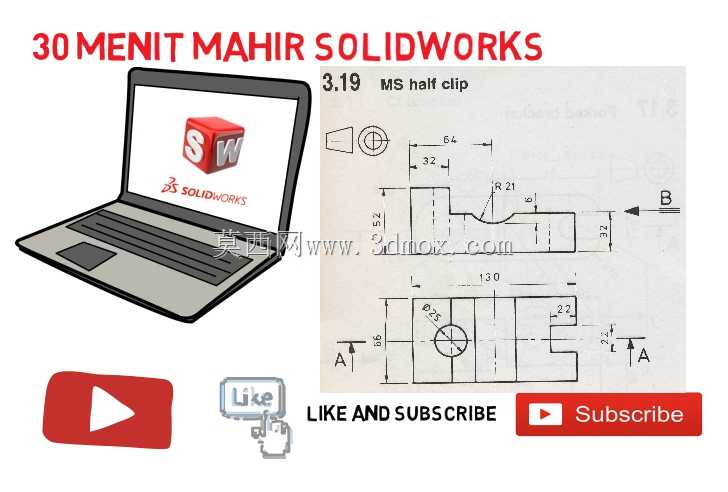

　　这类半夹式卡扣结构，在轻工自动化生产线、小型输送设备的辅件快装场景里应用极广，尤其是需要频繁拆装调整工位辅件的流水线，比如电子元器件分拣线的导料槽固定、包装线的护栏快速对位，都靠这类小零件实现无工具快拆，相比传统螺栓紧固，拆装效率能提升数倍，适配产线快速换型的需求。从结构功能来看，这个半夹的核心作用是实现杆件与平板件的侧向卡接固定，不需要从杆件端部穿装，直接从侧向卡入对应直径的圆杆，再通过自身的卡槽结构贴合安装基面，靠配合过盈或者配套的紧固件实现锁紧，能在狭小的安装空间里完成固定作业，避免传统抱箍需要环绕杆件整周安装带来的空间干涉问题。看图纸上的尺寸标注，整个零件的总长度控制在130mm，安装基面的总高度为32mm，

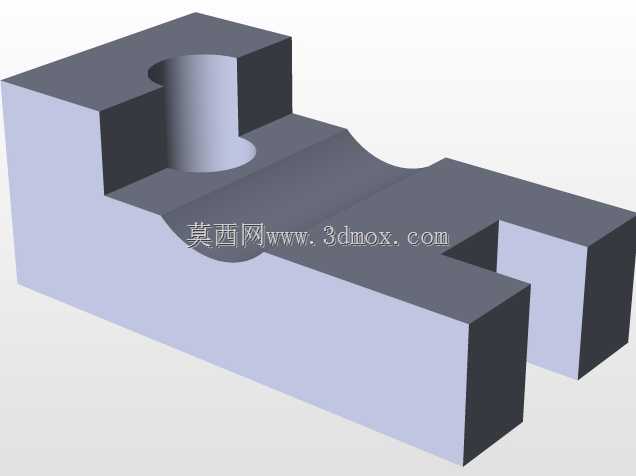

　　卡接圆杆的位置做了R21的圆弧让位，刚好适配对应直径的圆杆卡入，不会出现卡接间隙过大晃动或者过盈量太大无法装入的问题；侧向的安装耳位厚度为22mm，上面开有直径35的安装孔，用来穿装锁紧螺钉，孔位距离零件侧边的距离为66mm，刚好保证锁紧力作用在卡接结构的中心位置，避免锁紧时出现偏载导致卡接歪斜。零件的端部做了3mm的凸台卡位，卡入安装位后能卡在安装板的侧边，实现轴向定位，不需要额外调整安装位置，卡入后就能自动对齐安装孔位，降低现场安装的对位难度。设计这类半夹结构的时候，首先要考虑的是卡接圆弧面的加工公差，圆弧半径的公差要控制在合理范围，太大的话卡接后会有旷量，设备运行时容易出现震动松脱，太小的话卡装阻力太大，

　　现场装配的时候很难徒手卡入，甚至会刮伤被卡接的杆件表面镀层。其次是安装孔的位置度，必须保证孔中心和卡接圆弧的中心在同一安装轴线上，不然锁紧螺钉拧紧的时候，会给卡接面带来侧向的分力，长期使用后容易出现应力集中导致的断裂，尤其是在有持续震动的设备上，位置度偏差带来的疲劳失效问题会非常明显。另外零件的边缘都做了小尺寸的倒角处理，一方面是去除加工毛刺，避免装配的时候划伤操作人员，另一方面卡入的时候倒角能起到导向作用，即使杆件和卡接位有少量的偏移，也能顺着倒角滑入卡接位置，降低装配对位的精度要求。从实际使用的场景来看，这类半夹常用在输送线的光电传感器安装支架固定、小型气动管路的辅件卡位、设备外罩的快速固定等位置，相比传统的全环绕抱箍，

　　它的安装不需要拆卸杆件端部的其他零件，在已经装配完成的设备上加装辅件的时候优势非常明显，不需要拆解原有结构就能完成加装作业，在设备改造、现场加装配件的场景里使用率非常高。结构的受力方面，卡接圆弧面承受主要的抱紧力，安装孔位的凸台承受锁紧螺钉的压紧力，两个受力位置之间做了圆弧过渡，没有尖锐的直角转角，能有效分散应力，避免长期受载下出现应力开裂，零件的壁厚设计也做了等壁厚处理，不管是采用机加工还是注塑、钣金冲压工艺，都能保证加工过程中不会出现壁厚不均导致的变形，保证成品的尺寸一致性。在安装边界上，这个半夹卡入杆件后，凸出安装基面的高度为32mm，侧向伸出的长度为64mm，不会占用过多的设备周边空间，在排布密集的安装位上也能相邻布置，不会出现结构干涉，适合在空间紧凑的设备内部使用。
