CI型支架式连接托架结构设计

　　这类带立板支撑的CI型托架，在轻工输送线侧边导轮安装、小型设备操作面板铰接支撑、工装夹具定位座的场景里十分常见，核心作用是为带转动需求的小载荷部件提供稳定的安装基准，同时通过三角加强筋结构抵消部件运行时产生的侧向弯矩，避免安装基座出现形变偏移。从结构功能来看，底部带沉孔的安装面是整个托架的固定基础，沉孔设计可以让内六角螺栓安装后头部完全没入板面，不会出现凸起干涉安装面上方其他部件的问题，两个安装孔的孔位间距经过匹配常规型材安装槽距设定，既可以直接固定在铝型材框架的T型槽上，也能通过压板固定在钢制工作台面，适配多种安装基底。立板上方的带R圆弧的铰接孔是核心功能位，孔的内径匹配常用的小直径铰接销轴，

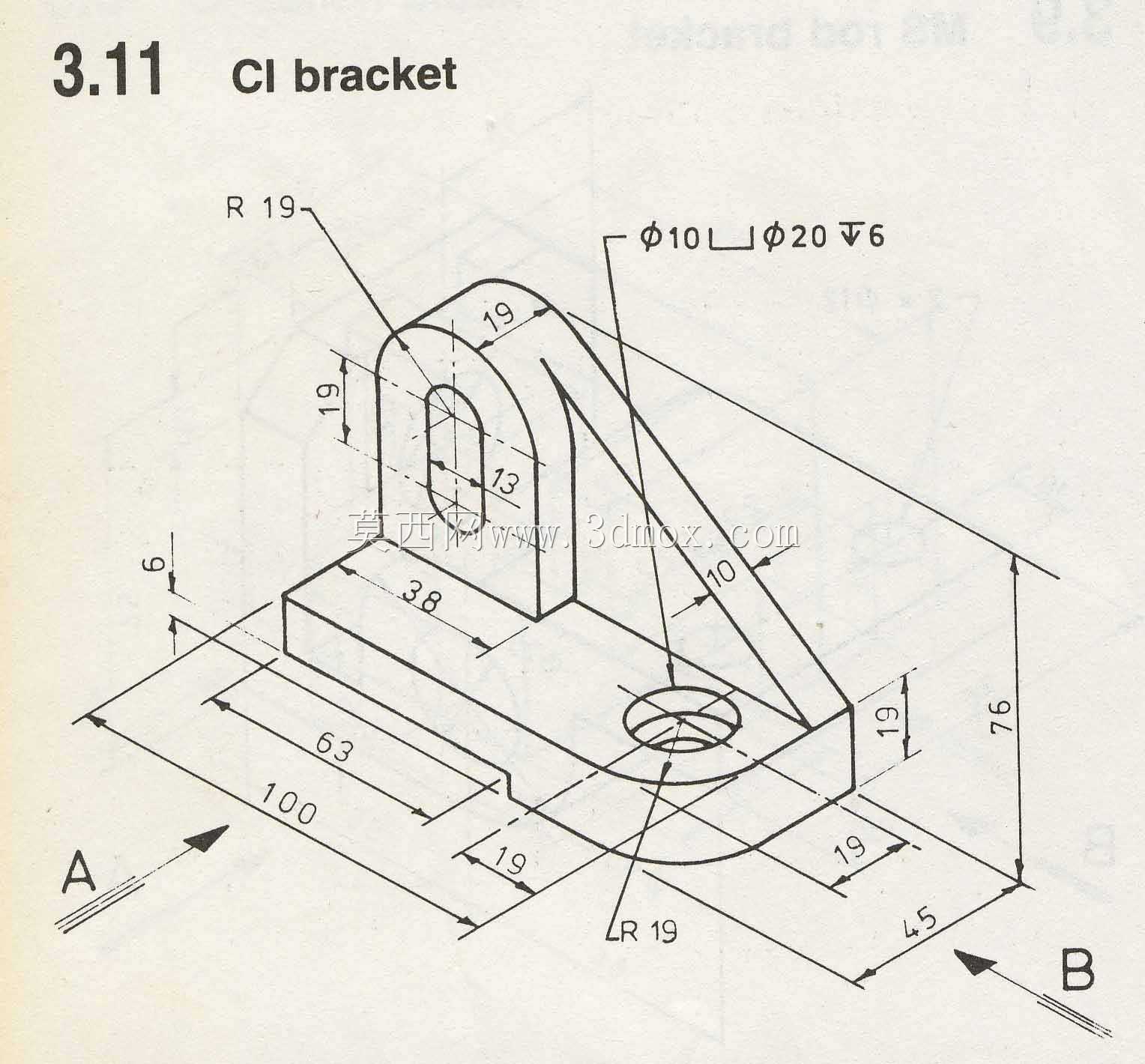

　　孔外侧的R19圆弧过渡一方面是消除立板顶端的应力集中点，避免长期受交变载荷时出现裂纹，另一方面也能给铰接部件的转动留出足够的避让空间，不会出现转动时剐蹭立板端面的问题。立板和底板之间的斜向加强筋是整个结构的刚度核心，筋板的厚度和立板保持一致，从立板中下部一直延伸到底板靠近沉孔的位置，刚好把立板承受的载荷直接传导到两个安装孔的连线区域，让螺栓的锁紧力直接抵消外加载荷，不会让底板出现悬臂翘曲的问题。从尺寸边界来看，整个托架的总长度控制在100mm，总宽度45mm，总高度76mm，属于小型支撑构件，安装时只需要预留出长110mm、宽55mm的平面安装区域即可，上方铰接部件的转动半径不能超过19mm，避免和筋板、底板产生干涉。

　　底板的厚度为6mm，这个厚度在保证整体刚度的同时，不会过多占用垂直方向的安装空间，沉孔的深度刚好适配M8内六角螺栓的头部高度，安装后板面平整度可以控制在0.1mm以内，满足常规铰接部件的安装平面度要求。立板上的铰接孔中心到底板安装面的高度为57mm，这个高度是匹配常规小型导轮、铰接摇臂的安装高度设定的，既不会因为高度过低导致转动部件和底板剐蹭，也不会因为高度过高让立板承受的弯矩过大影响结构稳定性。底板上的沉孔大端直径20mm，小端直径10mm，沉孔深度6mm，刚好适配M10内六角螺栓的安装尺寸，两个沉孔的中心距为63mm，和市面上常用的40系列、45系列铝型材的槽距完全匹配，不需要额外加工转接板就可以直接安装，

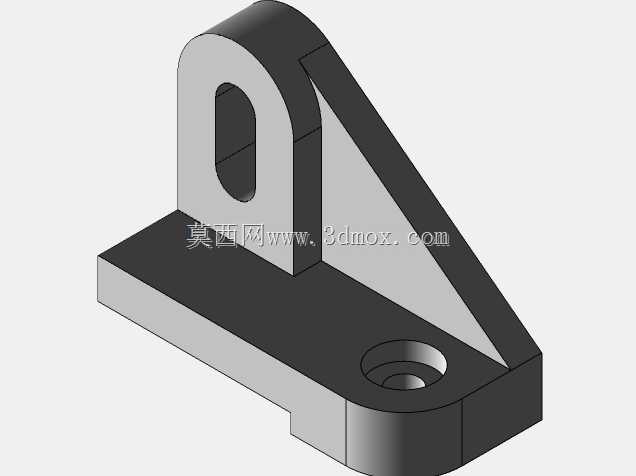

　　大幅降低现场安装的加工成本。筋板和立板、底板的连接处都做了R19的圆角过渡，避免焊接或者铣削加工时出现应力集中的尖角，同时也能减少加工时的刀具磨损，提升加工效率。在实际选型使用时，需要注意这个托架的额定载荷方向，主要承受沿铰接孔径向的垂直载荷，以及小范围的侧向载荷，如果需要承受较大的轴向载荷，需要在铰接孔外侧额外加装轴向定位挡圈，避免销轴窜动。如果是用于有腐蚀的工况，可以在加工完成后做镀锌或者发黑处理，提升构件的防锈能力，用于食品加工场景时可以更换为304不锈钢材质加工，满足卫生级要求。建模时需要注意各个圆角的相切约束，尤其是筋板和立板、底板连接处的过渡圆角，要保证曲面连续，避免后续出工程图时出现线条断裂，或者导入加工编程软件时出现破面的问题，沉孔的同轴度公差要控制在0.05mm以内，保证螺栓安装时不会出现卡滞，铰接孔的圆柱度公差要控制在0.03mm以内，保证销轴转动顺畅，不会出现卡涩的问题。
