带斜筋加强的悬臂式支撑构件结构设计

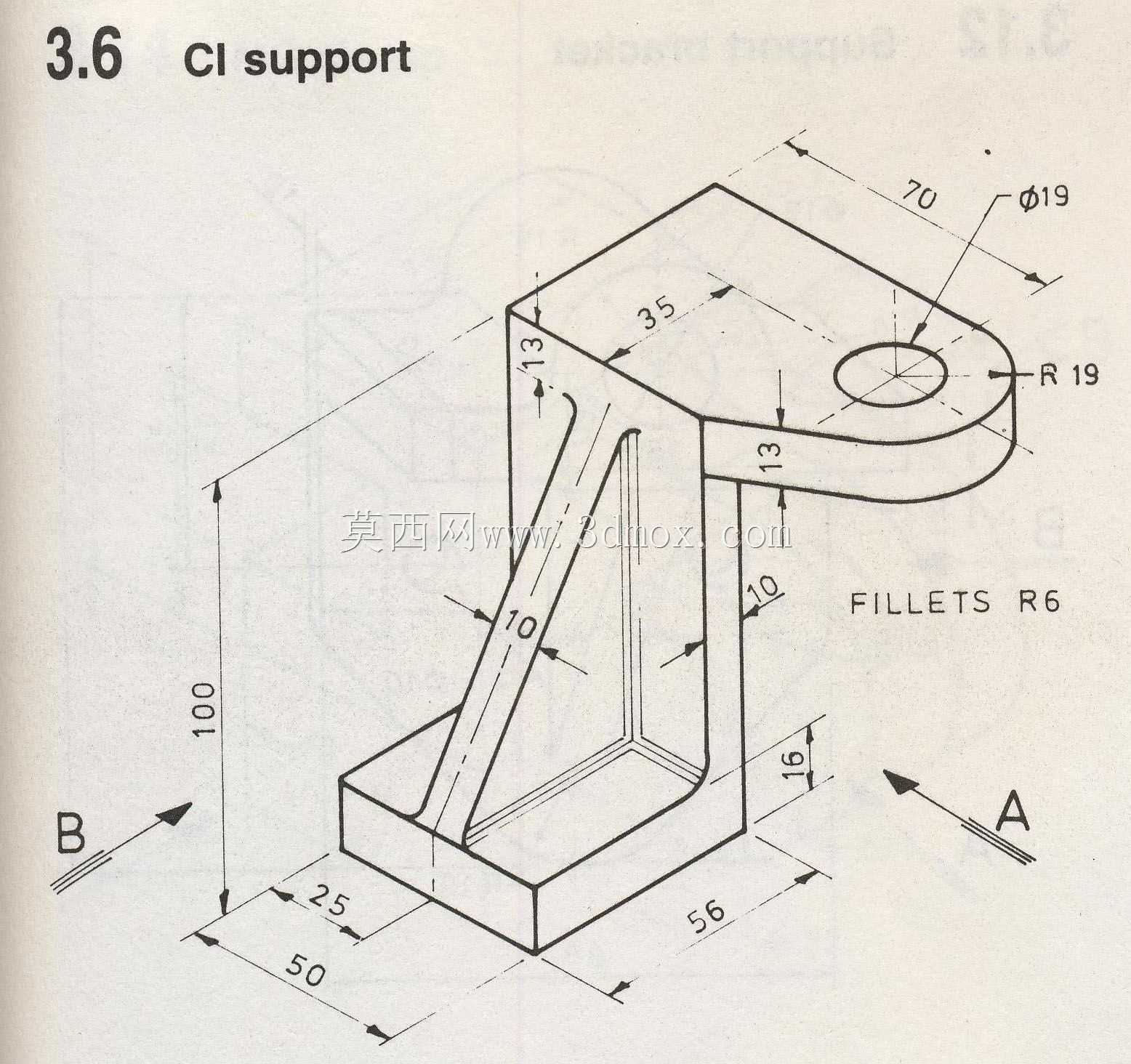

　　这类带斜向加强筋的L型悬臂支撑件，在轻工输送线、小型工装夹具台、非标自动化检测工位的辅助安装场景中十分常见，主要用来承托带孔位的检测传感器、小型导向轮、管线固定座这类侧向伸出的轻载部件，避免安装部位直接从主立板悬挑引发的应力集中断裂问题。从结构设计逻辑来看，底部采用矩形安装底板，底板总长度50mm、宽度方向对应安装边界为56mm，底板厚度16mm，底板上预留的安装孔位距侧边25mm，可适配M6-M8规格的内六角螺栓完成与安装基面的锁固，安装时不需要额外加工沉台，普通平面安装基面即可满足贴合要求，底板与立板的连接部位做了等半径圆角过渡，避免直角连接处的焊接应力或者铣加工应力残留，提升长期受载下的结构疲劳寿命。立板总高度为100mm，

　　立板自身厚度13mm，立板与悬挑臂的连接位置同样做了厚度13mm的等厚过渡，避免截面突变带来的应力集中；悬挑臂总伸出长度70mm，末端做R19的圆弧收边，臂身中心加工Φ19的通孔，这个孔位主要用来穿装销轴、螺栓或者衬套，实现被支撑部件的铰接或者固定安装，孔位中心距立板侧面的距离为35mm，预留了足够的扳手操作空间，安装紧固件时不会和立板发生干涉。斜向加强筋的厚度为10mm，筋的两端分别连接底板内侧与悬挑臂的下侧根部，筋的走向完全贴合主应力传递路径，将悬挑端承受的垂直载荷直接分流传递到底板安装面，相比无筋的纯L型支撑，相同厚度板材下的抗弯折能力可提升60%以上，同时筋板与立板、底板、悬挑臂的连接位置都做了R6的圆角过渡，

　　也就是图纸标注的FILLETS R6要求，避免筋端尖角引发的应力开裂，加工时无论是采用焊接拼合还是整块坯料铣削成型，这些圆角都能有效降低加工难度，焊接件可以避免焊根处的未焊透缺陷，机加工件可以减少刀具清角的额外工序。从安装边界来看，整个构件安装完成后，侧向最大伸出尺寸不超过70mm，垂直方向最高尺寸为100mm，底板占用的安装基面尺寸仅为50*56mm，在空间紧凑的小型设备内部也能灵活布置，不会和周边的传动部件、管线发生空间干涉。实际选型使用时，若承托部件重量不超过5kg，采用6061铝合金加工即可满足强度要求，同时能降低整体自重；若使用场景存在一定振动冲击，比如输送线末端的挡停部件支撑，则可选用Q235钢材做表面喷塑处理，

　　提升结构刚性与耐锈蚀能力。设计建模过程中需要注意，悬挑臂上的Φ19孔位轴线需要与安装基面保持平行，否则会导致被支撑部件出现安装偏斜，影响后续的动作精度；斜筋的两侧面需要与立板、底板保持垂直，拼焊时要做好定位工装，避免筋板焊偏导致应力传递路径偏移，反而引发局部应力过大的问题。另外构件所有外露棱边都做了小倒角处理，安装调试时不会划伤操作人员的手部，也能避免漆面在棱边处过薄过早脱落。这类支撑件不需要配套复杂的安装附件，仅靠底板的两个螺栓即可完成固定，后期维护拆卸也十分方便，在各类小型非标设备的辅助结构中应用十分广泛，建模时可以将底板安装孔、末端Φ19孔做成可参数化调整的特征，方便后续根据不同的安装需求快速修改尺寸，提升设计复用率。
