壁挂式双铜轴瓦滑动轴承支撑结构

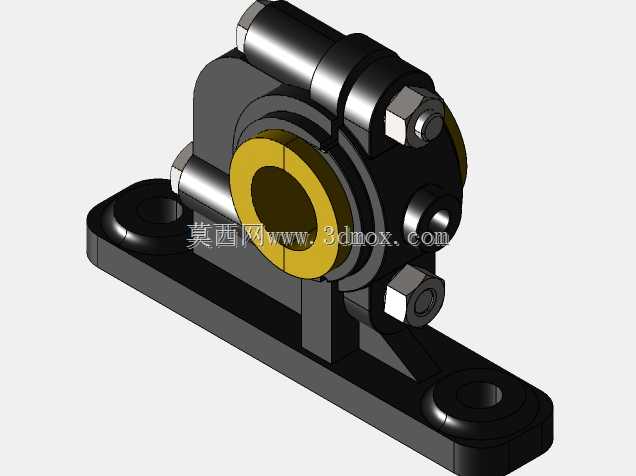

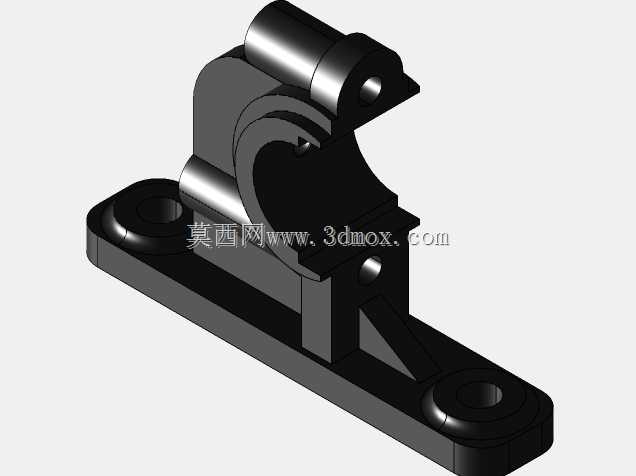

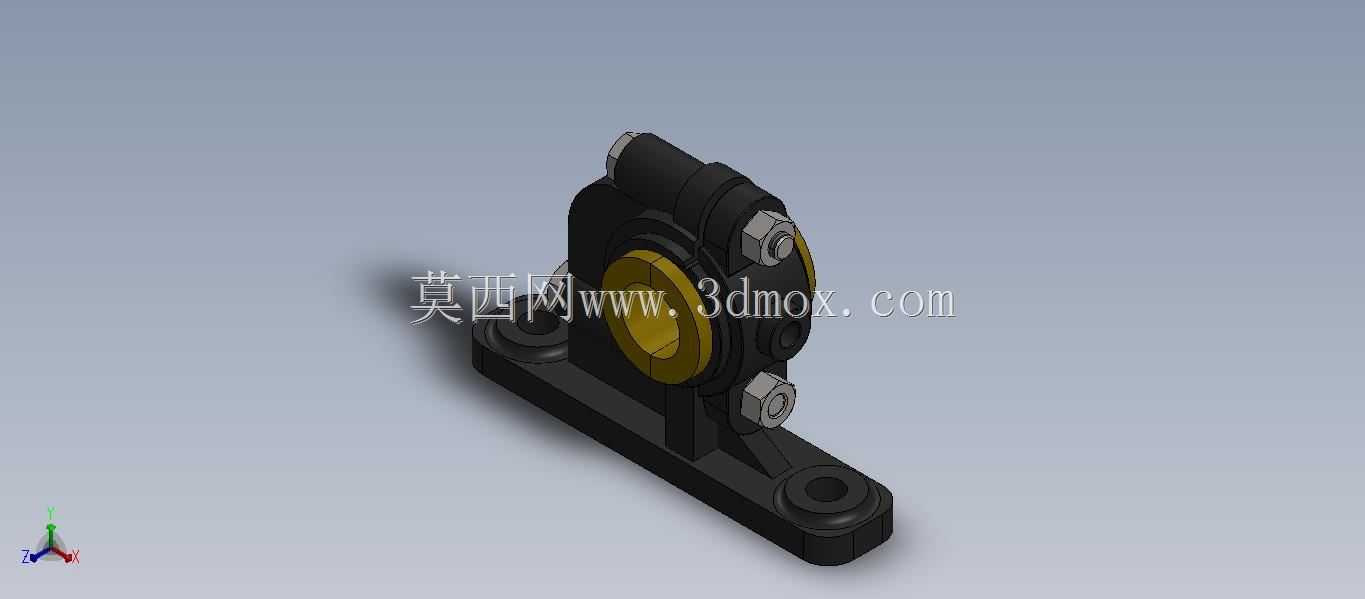

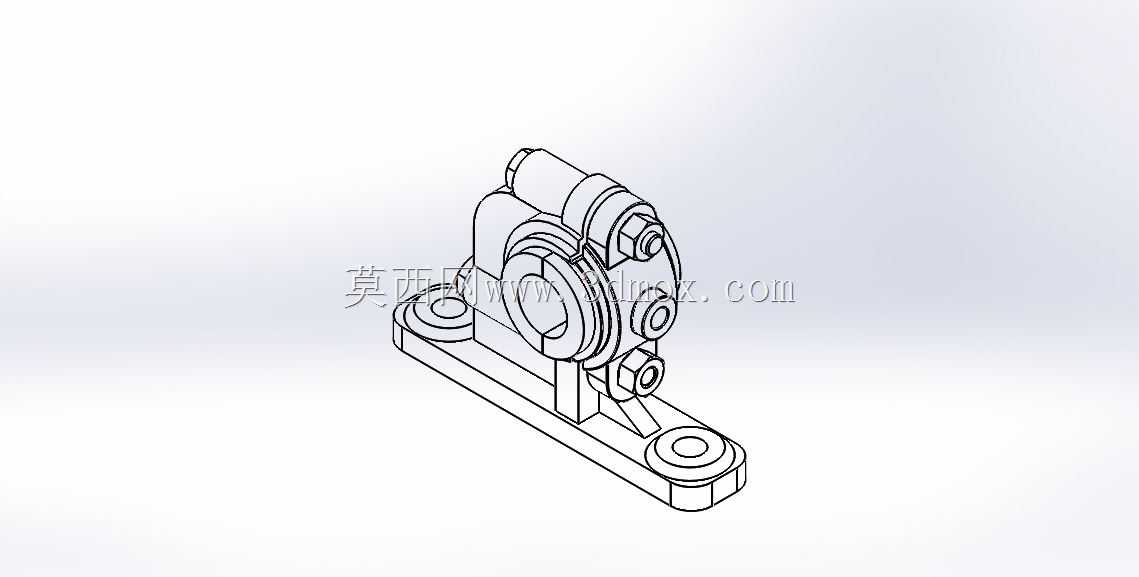

　　在轻工输送、小型动力传输以及非标设备的侧边动力输出场景中，经常需要在设备侧壁、厂房立柱等垂直安装面布置转轴支撑点位，这类点位往往不适合采用整体式立式轴承座，一方面立式座的底部安装结构需要占用水平安装面空间，另一方面常规对开式轴承座没有针对垂直壁挂场景做防转限位设计，长期运行下轴瓦随轴蠕动会造成安装孔位磨损、支撑精度下降的问题。这款壁挂式双铜轴瓦支撑结构就是针对这类垂直面安装的转轴支撑需求开发的，整套结构以一体式铸铁壁装支架作为承载基体，支架底部设置带两个沉头安装孔的水平延伸安装脚，安装脚与支架主体之间设置三角加强筋结构，可将转轴传递的径向载荷均匀分散到垂直安装面，避免应力集中造成支架根部断裂。支架上部的轴承容纳腔采用对开式结构，

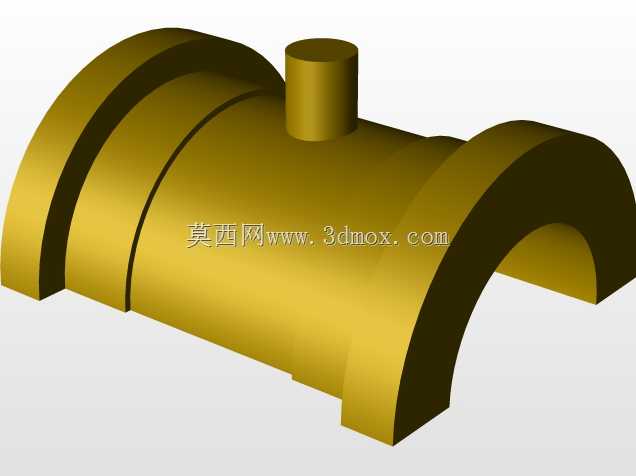

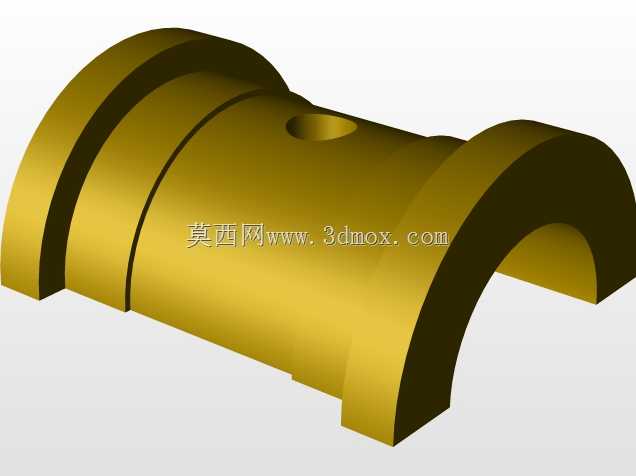

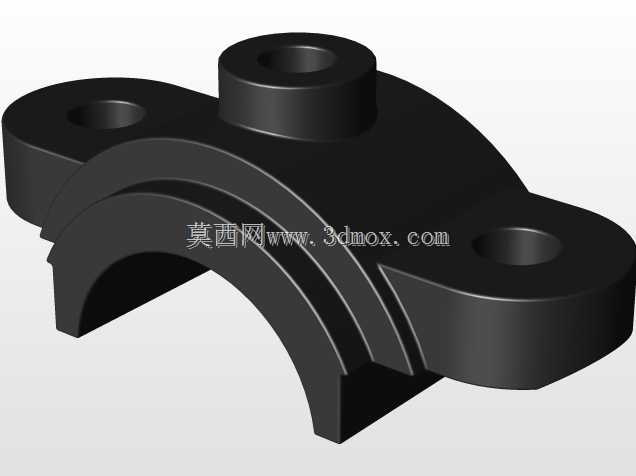

　　上下两部分分别嵌入黄铜材质轴瓦，下部轴瓦与支架腔体的贴合面设置有定位止口，安装时轴瓦卡入止口后可完全限制周向转动自由度，避免转轴高速运转时轴瓦随轴发生跟转，杜绝轴瓦外圆与支架腔体之间的磨损，长期运行也能保持轴瓦内孔的同轴度精度。上部轴瓦的瓦背上加工有贯通的润滑油孔，油孔位置对应轴承盖的注油通道，日常维护时可直接通过轴承盖上的注油杯加注润滑脂，润滑脂可顺着油孔均匀分布到轴瓦与转轴的接触面上，形成稳定的油膜降低摩擦系数，减少轴瓦的磨损量，延长维护周期。轴承盖采用与支架同材质的铸铁加工而成，盖体与支架的结合面设置有定位销孔，装配时可通过定位销快速对齐上下轴瓦的内孔，保证轴瓦内孔的圆度，避免错边造成转轴卡滞。

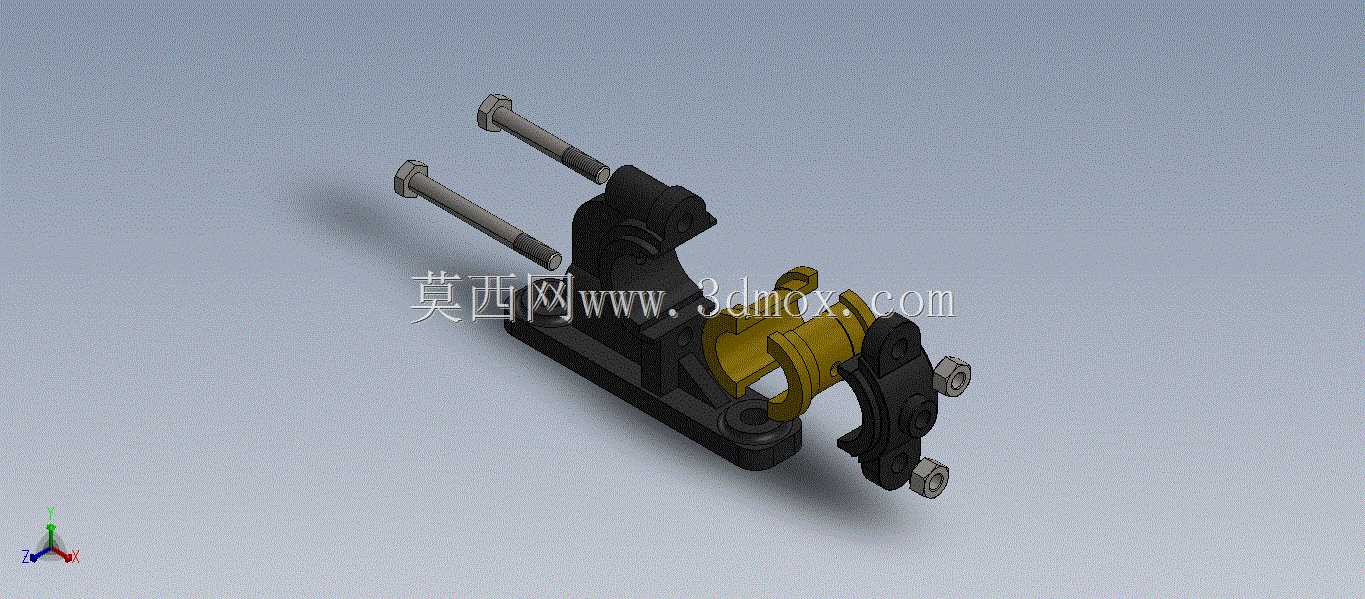

　　轴承盖与支架之间采用两个六角头螺栓配合六角螺母锁紧，螺栓穿过支架上的贯通光孔后从支架背部穿出，拧紧螺母后可将轴承盖牢牢压合在上部轴瓦上，压紧力可根据轴瓦与转轴的配合间隙进行调整，既保证轴瓦与转轴的配合间隙处于合理范围，又不会因为压紧力过大造成轴瓦变形抱死转轴。整套结构的安装边界十分清晰，安装脚的两个沉头孔中心距按照常规壁挂支撑的载荷分布设计，可适配M10-M12规格的膨胀螺栓或内六角圆柱头螺钉，安装时只需在垂直安装面上加工对应位置的螺纹孔或通孔，即可将支架牢牢固定在安装面上，不需要额外加工水平安装平台，大幅降低了现场安装的加工成本。支架的轴承腔中心到安装面的垂直距离经过优化设计，既保证转轴与安装面之间留有足够的间隙容纳传动轮、

　　联轴器等外接零件，又不会因为悬伸过长造成支架承载能力下降，在额定载荷下支架的变形量可控制在0.02mm以内，完全满足中小型转轴的支撑精度要求。从建模逻辑来看，这套结构的建模过程优先搭建支架的安装基准，先确定安装面的贴合平面、安装孔的中心位置，再以轴承腔的中心轴线为核心搭建轴瓦、轴承盖的配合特征，所有配合面都设置了合理的公差带，轴瓦与支架腔体采用H7/p6的过盈配合，轴瓦内孔与转轴采用H8/f7的间隙配合，既保证装配的便利性，又能满足运转时的精度要求。在实际应用中，这类支撑结构可用于小型皮带输送机的侧边滚筒支撑、小型风机的转轴壁挂安装、非标设备的侧边动力输出轴支撑等场景，相比通用的立式轴承座，它的安装空间占用更小，垂直安装的适配性更强，铜轴瓦的材质在低速重载、有一定冲击载荷的场景下比滚动轴承的抗冲击性能更好，维护也更加简便，只需要定期加注润滑脂即可长期稳定运行，即使轴瓦出现磨损，也可以单独更换轴瓦，不需要更换整个支撑座，大幅降低了设备的后期维护成本。结构上的细节设计也充分考虑了实际加工的可行性，支架上的所有转角都设置了铸造圆角，避免铸造时出现应力集中造成的开裂，安装脚的沉头孔深度经过精确计算，保证螺栓拧紧后头部不会高出安装脚表面，避免影响安装贴合度，螺栓穿过的光孔直径比螺栓大1mm，可补偿安装时的孔位误差，降低现场安装的对位难度。
