这类带立式安装座的轴承支撑结构,在各类工业传动场景中应用覆盖范围极广,从常规的皮带输送线、辊道传动组,到小型农机的动力传递端、轻工设备的旋转轴支撑点位,都能见到这类结构的身影。它的核心作用是为旋转轴提供稳定的径向支撑,同时抵消轴系运转过程中产生的径向载荷,部分工况下也可承受小幅的轴向窜动带来的附加载荷,避免轴系在运转过程中出现挠度变形过大、旋转精度超差的问题。

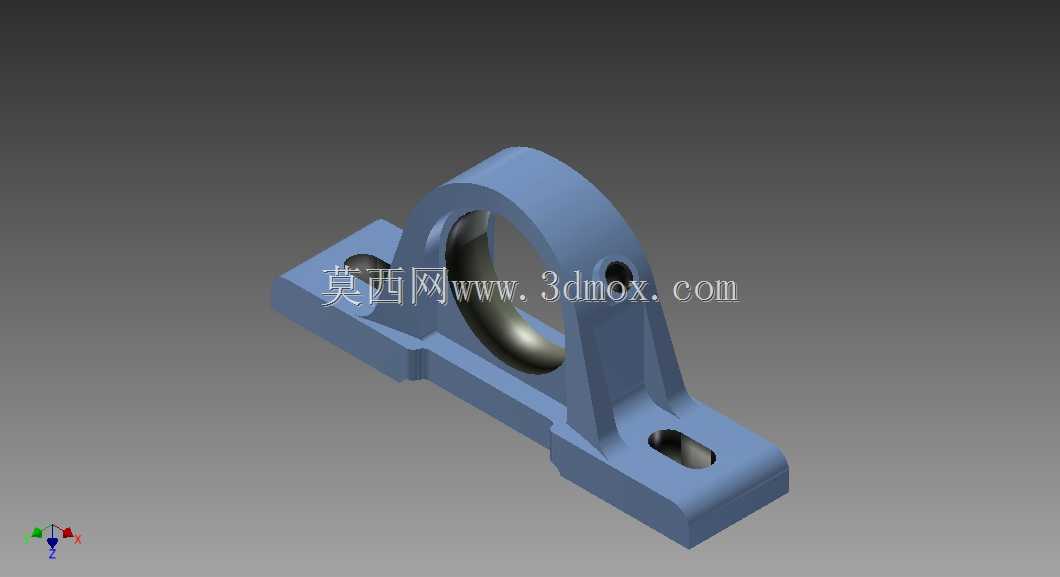

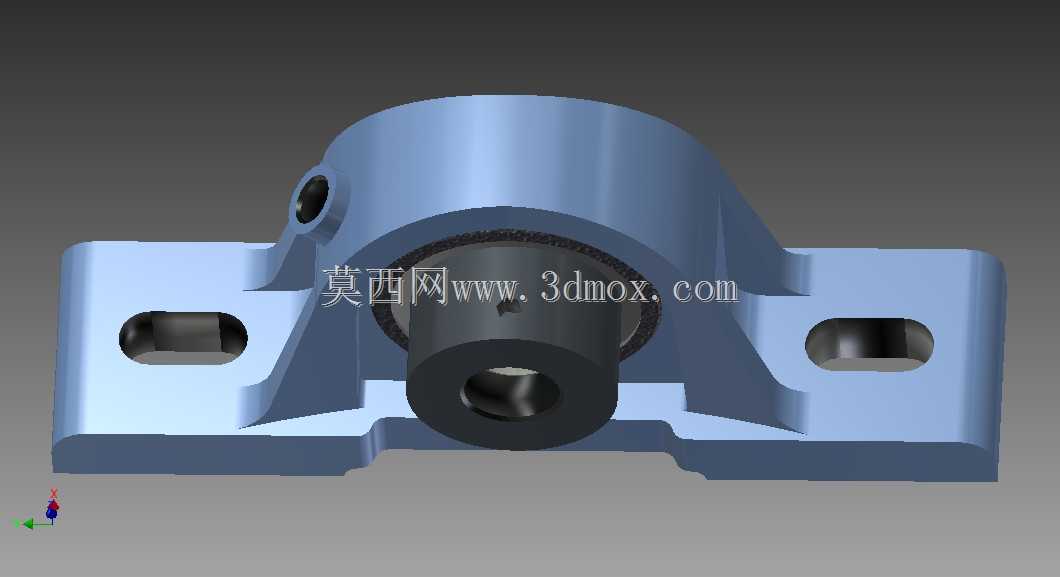

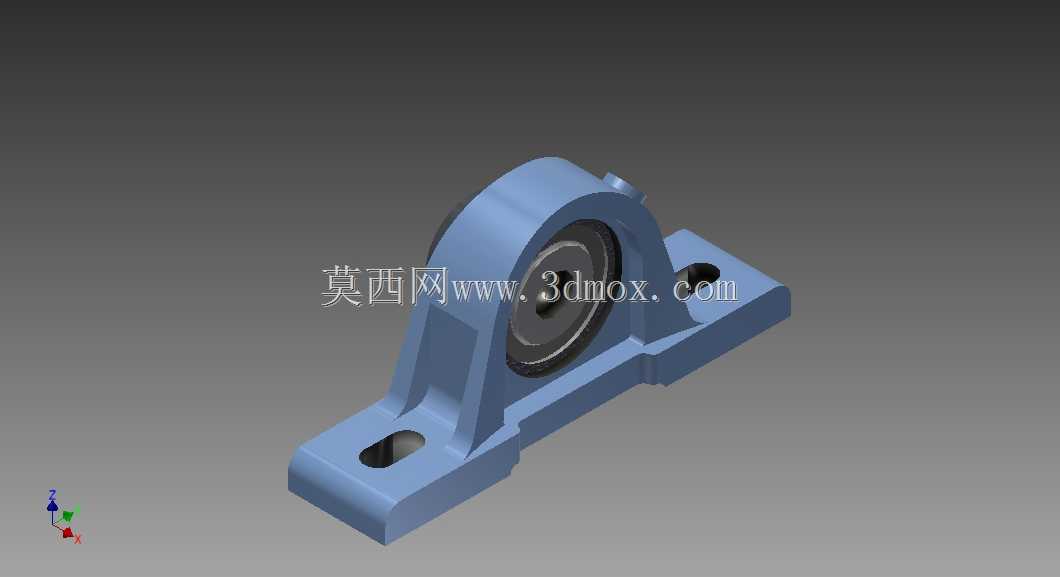

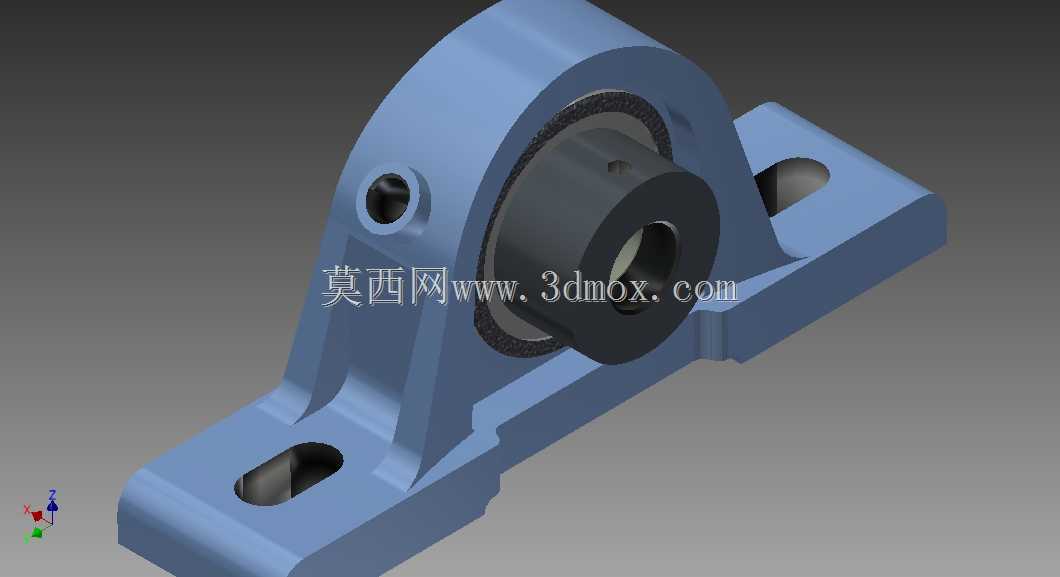

从结构设计逻辑来看,整个部件分为轴承座本体与内嵌的轴承体两个核心部分,座体采用立式带双安装脚的结构,两个安装脚对称分布在支撑主体的两侧,每个安装脚上开有长圆形的安装通孔,这种长圆孔设计并非随意为之,而是考虑到现场安装时的位置公差补偿需求——当安装基座的螺栓孔位置存在小幅加工误差时,无需重新扩孔修正,可通过长圆孔的调节余量完成轴承座的对位安装,大幅降低现场装配的调整难度。座体的支撑主体部分采用圆弧过渡的加厚结构,从安装脚到轴承安装孔位之间设置了多道加强筋结构,这些加强筋顺着载荷传递的路径分布,能够在不额外增加过多整体重量的前提下,大幅提升座体的结构刚性,避免在承受重载时出现安装脚断裂、支撑孔位变形的问题。座体侧面预留的注油孔,是为了方便后期运维过程中补充润滑脂,无需拆卸整个轴承座即可完成润滑维护,延长轴承的整体使用寿命。

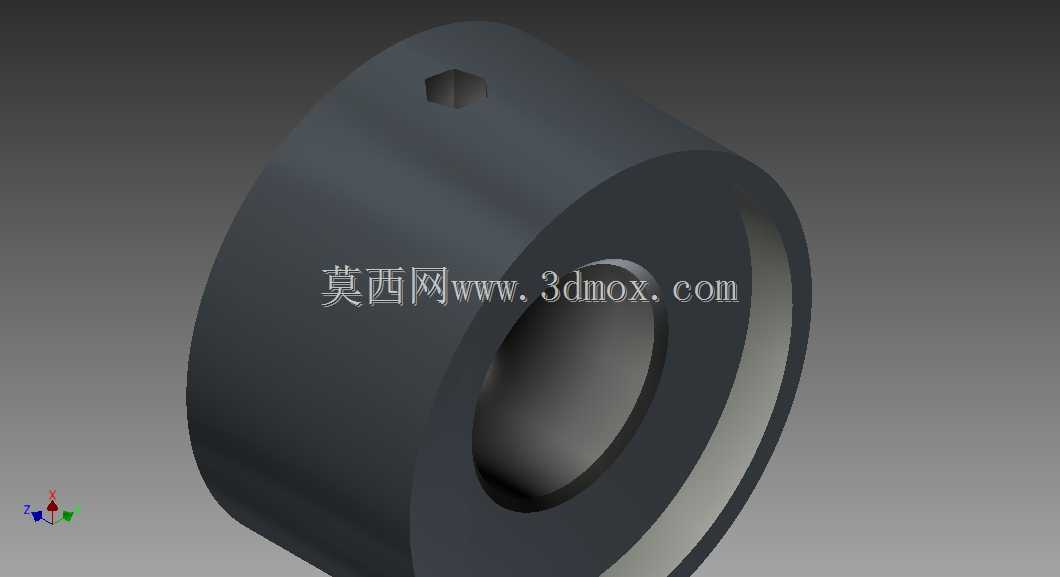

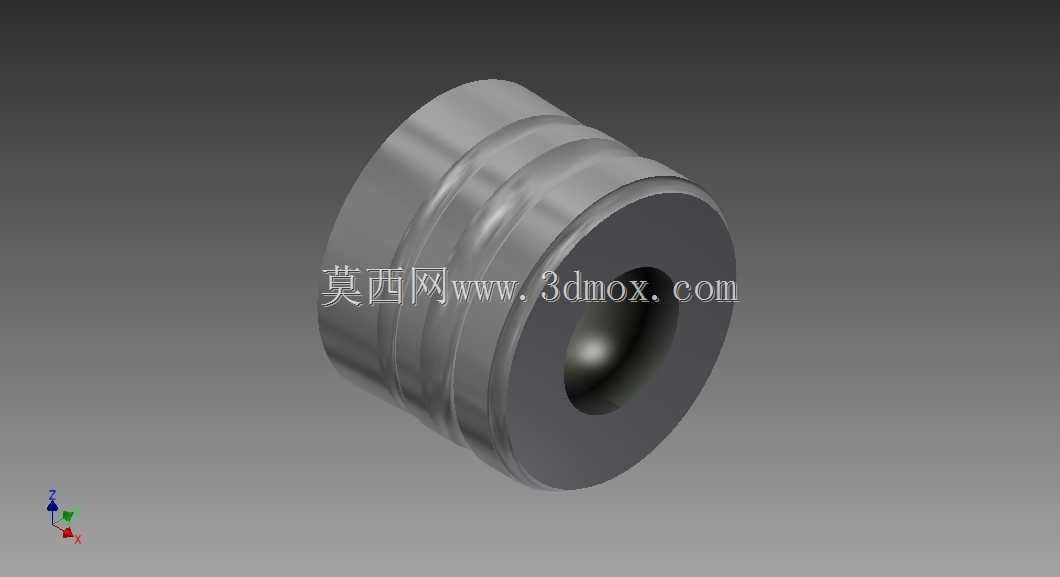

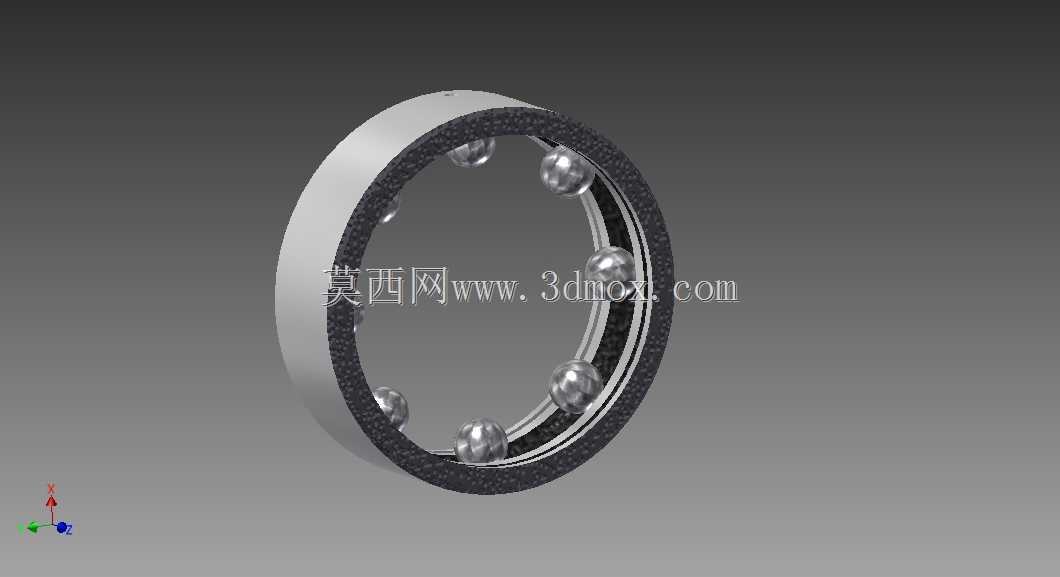

内嵌的轴承部分采用外球面轴承的结构形式,轴承外圈与座体的安装孔为球面配合,这种配合形式自带一定的调心能力,当配套的旋转轴出现小幅的同轴度误差、或者安装基座存在轻微的平面度偏差时,轴承可以通过球面的相对转动自动补偿角度偏差,避免轴承在运转过程中出现卡滞、局部磨损加剧的问题。轴承内圈采用带顶丝的锁紧结构,安装时只需将轴穿入内圈孔,拧紧顶丝即可完成轴与轴承内圈的固定,装配流程简单,不需要额外加工轴肩、锁紧螺母等定位结构,非常适合对装配效率要求较高的批量设备生产场景。
从安装边界尺寸来看,这类轴承座的整体高度、安装孔中心距、安装孔的宽度与长度、轴承内孔的直径都有对应的通用规格序列,选型时首先需要确认配套轴的直径与轴承内孔尺寸匹配,其次要确认安装基座上的螺栓分布距离与轴承座两个安装脚的孔位中心距匹配,同时还要核算整个轴承座的总高度是否会与周边的其他结构件产生运动干涉。在实际选型应用中,需要根据轴系的额定载荷、运转转速来选择对应规格的产品,如果是重载冲击工况,还需要适当加大选型余量,避免长期过载导致座体开裂或者轴承提前失效。
在实际生产场景中,这类轴承支撑结构往往是成对使用,分别布置在旋转轴的两端,两个轴承座的安装平面需要保证共面,否则会额外增加轴承的附加载荷,长期运转会导致轴承发热、磨损加快。安装时需要先将轴承座初步固定在基座上,穿入旋转轴调整好轴的水平度与同轴度之后,再完全拧紧安装螺栓,避免强行装配带来的内应力。日常运维过程中,需要定期通过注油孔补充润滑脂,清理轴承座表面积攒的粉尘、碎屑,避免杂质进入轴承内部加剧磨损,同时检查安装螺栓是否出现松动,及时复紧保证支撑结构的稳定性。
不同于分体式的轴承与座体单独装配的结构,这种一体式的带座轴承单元在出厂时已经完成了轴承与座体的配合公差匹配,不需要用户自行选配配合公差,也避免了自行装配时出现的配合过紧或者过松的问题,装配后的旋转精度一致性更好,非常适合通用机械设备的标准化设计选型,能够大幅缩短设计人员的选型周期,降低装配环节的技术要求,提升设备的整体装配效率。
