板载中间安装型RJ45网络接口结构

项目分类:通讯工具类 发布时间:2022-01-13 ID:498634
  • 板载中间安装型RJ45网络接口结构

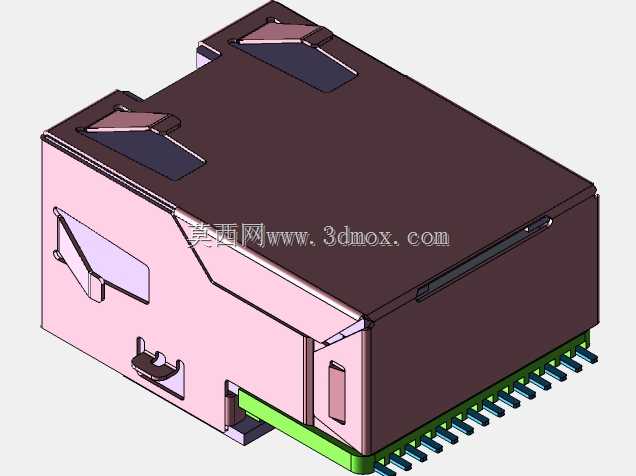

  做工业控制板卡、嵌入式通讯设备结构设计的工程师,大概率都绕不开板载网口的选型与安装校核,这款中间安装式的RJ45连接器,就是针对PCB板中置网口布局场景设计的常用接插件,日常做交换机板卡、工业网关、嵌入式主控板、工控主板的网口布局时,这类结构的接口适配性非常强。不同于侧插、沉板等特殊安装形式的RJ45,这款中间安装结构的接口,其安装定位基准设置在连接器本体的中部区域,对应PCB布局时,网口的外壳固定脚、信号引脚的排布都围绕中部安装基准做对称设计,在板卡空间局促、网口需要布置在板边中部位置,且设备外壳的网口开孔需要和连接器插接口精准对位的场景下,这种结构能大幅降低装配时的对位公差累积。从实际功能特性来看,这款连接器自带金属屏蔽外壳,

  外壳两侧设置有弹性卡扣结构,在和设备外壳的网口开孔装配时,弹性卡扣可以卡入外壳开孔的对应卡槽内,无需额外打螺丝就能实现接口本体和设备外壳的固定,同时金属外壳和设备机壳导通后,能形成完整的电磁屏蔽腔体,减少外界电磁干扰对网口差分信号的影响,也能避免板卡自身的高频信号通过网口向外辐射,满足工业场景下的EMC测试要求。连接器底部的引脚采用弯插式设计,引脚间距符合标准以太网接插件的引脚规范,焊接端垂直于PCB板面,适配波峰焊或者手工焊接的工艺要求,引脚排布区分信号引脚和外壳接地引脚,接地引脚的长度略长于信号引脚,焊接时可以先接触PCB焊盘实现提前接地,避免插拔网线时的静电损坏板卡上的通讯芯片。在设计思路上,

  这款连接器的本体做了阶梯式的结构避让,靠近PCB板的一侧设置有定位凸台,对应PCB上需要开设对应的定位孔,装配时凸台先插入定位孔实现预固定,避免焊接过程中连接器出现偏移;插接口内部设置有弹性接触端子的导向斜面,网线水晶头插入时可以顺着斜面滑入,保证接触端子和水晶头的金片可靠接触,插接口内部还设置有防呆结构,反向插入水晶头时会被结构挡住,避免暴力插拔损坏内部端子。从安装边界尺寸来看,这款连接器的本体宽度、高度都符合标准RJ45接口的安装尺寸规范,中部安装的固定点距离插接口端面的距离经过校核,当设备外壳的壁厚在1mm到2mm区间内时,外壳开孔和连接器插接口的端面可以做到齐平,不会出现接口内陷或者突出外壳过多的问题;

  底部引脚的伸出长度适配1.6mm到2mm厚度的PCB板,焊接后引脚穿过PCB的剩余长度控制在可接受范围内,不会和板卡下方的结构件产生干涉。在实际选型应用中,这类中间安装的RJ45接口多用于需要将网口布置在设备面板中部、或者PCB板边中部的场景,比如多网口的工业交换机,多个网口并排布置时,中部安装的固定结构可以让每个网口的受力更均匀,多次插拔网线后不会出现接口松动、引脚脱焊的问题;在嵌入式网关设备中,这类接口的屏蔽结构能保证在复杂的工业电磁环境下,以太网通讯保持稳定,不会出现丢包、断连的情况。做三维建模时,需要重点校核连接器和PCB的安装间隙、和设备外壳的对位公差,尤其是弹性卡扣的压缩量,要保证卡扣卡入外壳后有足够的卡紧力,同时不会因为压缩量过大导致卡扣断裂;还要注意引脚和PCB焊盘的对位,避免出现引脚偏位无法焊接的问题,另外连接器本体和周边板载元器件的安全间距也要留足,尤其是和高压元器件的间距,要满足安规要求。
