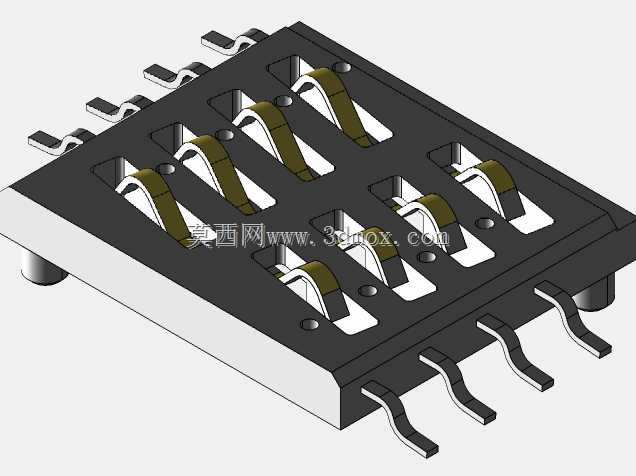

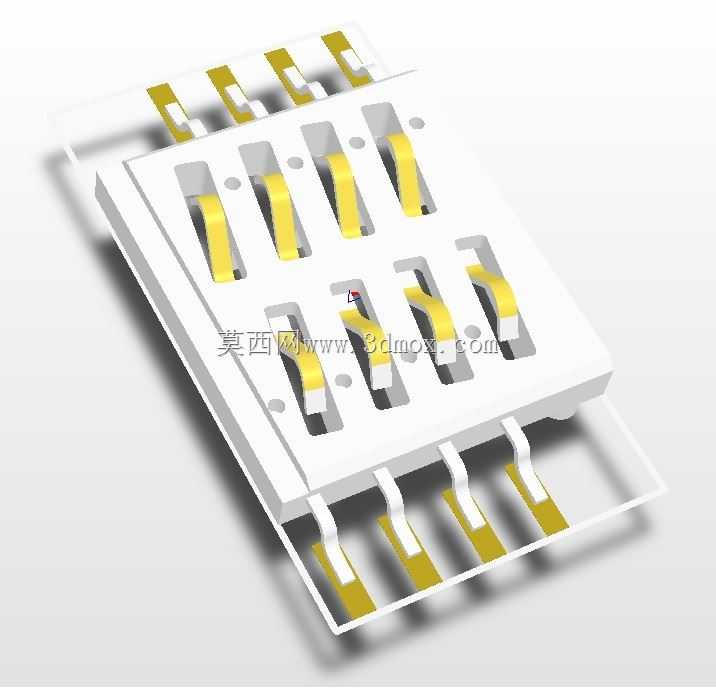

安费诺无开关SIM卡R/A SMD连接器结构

　　这款贴片式SIM卡连接器采用侧插式结构设计，主要适配消费电子、工业通讯终端、车载通讯模块等场景下的SIM卡安装需求，区别于带检测开关的同类型产品，该款连接器取消了卡到位检测弹片结构，整体结构更紧凑，适合对板上占用空间有严格限制、无需卡插拔状态检测的电路设计场景。从结构设计来看，连接器采用耐高温绝缘基座作为主体承载结构，基座上排布多组镀金接触弹片，弹片采用悬臂梁式设计，接触端预压行程经过校准，可保证SIM卡插入后接触电阻稳定，同时弹片的插拔寿命满足常规消费电子的使用频次要求，不会出现多次插拔后接触不良的问题。基座底部的焊脚采用标准SMD贴片封装设计，焊盘位置与行业通用的侧插SIM卡连接器 footprint 兼容，

　　可直接适配常规SMT回流焊工艺，不需要额外调整钢网开口参数，生产端可直接导入量产，无需额外做工艺验证。安装边界方面，该连接器整体为薄型化设计，贴装后在PCB板上的占用高度较低，不会对周边堆叠的其他元件造成空间干涉，侧插的卡入口方向平行于PCB板面，适合设备外壳侧面开槽插卡的结构设计，不需要在外壳顶部或底部预留插卡空间，可帮助终端设备优化内部堆叠空间。接触弹片的排布完全匹配标准SIM卡的触点定义，每组弹片的位置公差控制在贴片元件的常规精度范围内，可保证SIM卡插入后每个触点都能可靠对接，不会出现偏位、虚接的问题。基座上设置的定位柱可在SMT贴装时与PCB上的定位孔配合，提升贴装精度，避免过炉时出现元件偏移的问题。

　　连接器的绝缘基座采用耐温工程塑料材质，可承受回流焊过程中的高温冲击，不会出现过炉后基座变形、弹片移位的问题，同时材质本身具备一定的阻燃性能，满足电子元件的安规要求。在实际选型使用中，该款连接器适合不需要热插拔检测的应用场景，比如固定安装的工业采集终端、内置式车载通讯模块等，这类场景下SIM卡通常为出厂预装，后续很少插拔，取消检测开关的设计既可以降低元件成本，也能减少开关弹片带来的接触故障点，提升长期使用的可靠性。弹片表面的镀金层可抵御日常使用环境中的潮气、盐雾侵蚀，避免触点氧化导致的接触失效，适合在多种复杂工况下的通讯设备中使用。
