CinterionBGS2-E无线通讯模块结构设计

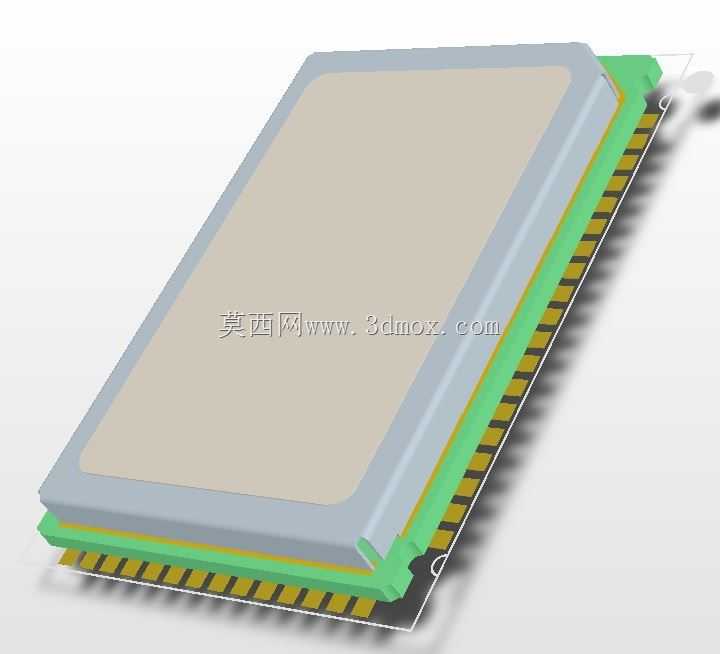

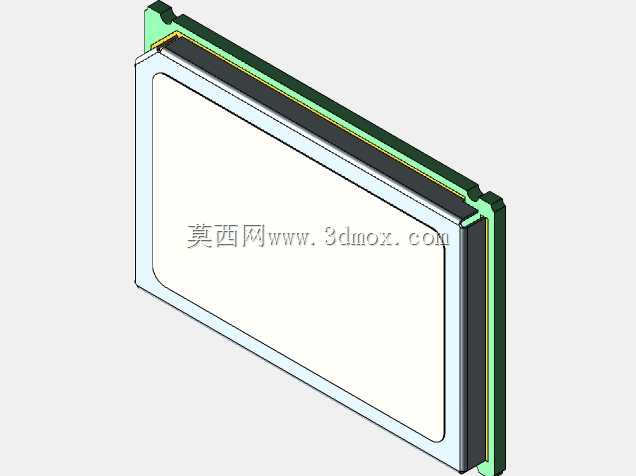

　　在物联网终端、远程数传设备的硬件选型与结构适配环节，这类紧凑型蜂窝通讯模块的三维结构数据，是结构工程师完成整机布局、安装限位设计的核心参考依据。该模块属于贴片式板载通讯单元，整体采用低剖面矩形封装设计，主体屏蔽罩边缘做了小角度倒角处理，既可以规避SMT贴片过程中的吸嘴对位偏差，也能减少整机装配时与周边结构件的干涉风险。模块底部沿长边排布的半孔焊盘，是与母板PCB实现电气连接与机械固定的核心结构，焊盘间距遵循标准表贴封装规范，建模时严格还原了每个焊盘的宽度、间距与边缘倒角，可直接导出用于PCB封装库的匹配校验，避免硬件设计阶段出现封装不匹配导致的贴片失败问题。从实际应用场景来看，这类模块广泛搭载在远程抄表终端、车载定位单元、

　　工业无线数传终端、自助设备联网模组中，负责完成设备与蜂窝网络的双向数据传输，支持GSM语音、GPRS分组数据、EDGE高速数传等多种通讯模式，结构设计上的紧凑性，能够帮助终端设备压缩整机内部的空间占用，适配对安装体积有严苛要求的便携类、嵌入式联网设备。在结构设计思路上，模块主体的金属屏蔽罩采用一体化冲压成型结构，边缘与底部PCB基板的衔接处做了台阶式限位，既可以保证屏蔽罩焊接后的结构强度，也能形成连续的电磁屏蔽腔体，降低外界电磁干扰对射频信号的影响，同时减少模块自身射频信号对外围敏感电路的串扰。模块侧边的绿色塑胶定位柱，是建模时重点还原的细节结构，该结构在SMT贴片时可与母板上的定位孔配合，实现模块贴片时的粗定位，

　　提升批量生产时的贴片良率，同时在设备受振动冲击的工况下，辅助焊盘承受部分机械应力，降低焊盘脱焊的失效风险。从安装边界来看，该模块在母板上的投影区域需预留足够的净空，尤其是射频走线对应的天线馈点周边，不能布置金属结构件或高频元器件，建模时标注的模块整体高度、焊盘位置、定位柱尺寸，可直接用于结构工程师完成整机内部的堆叠设计，核算模块与外壳、周边元器件的安全间隙，避免因结构干涉导致的组装失败，同时也能为热设计提供参考——模块满负荷工作时的主要发热区域集中在屏蔽罩中部的射频功放位置，结构设计时可根据模型标注的发热区域位置，预留散热间隙或布置导热衬垫，保证模块长时间工作的温度稳定性。对于需要完成整机三维虚拟装配的工程师来说，该模型的细节还原度可直接用于干涉检查、装配工艺模拟，无需额外测绘模块尺寸，大幅缩短硬件开发阶段的结构设计周期，减少打样阶段的结构适配问题。
