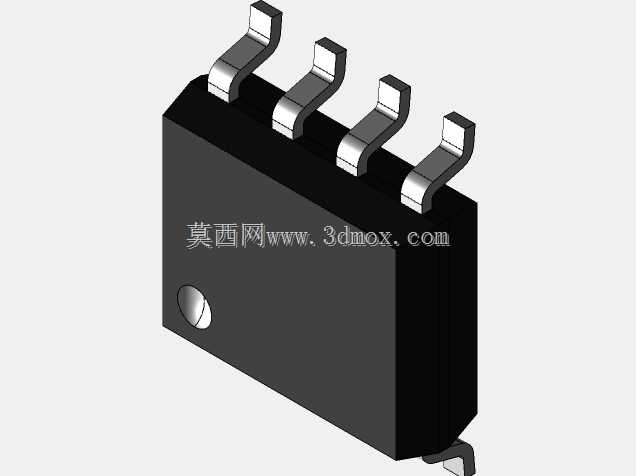

SOIC-7七脚小外形集成电路封装结构

　　在消费电子、工业控制板卡、车载电子模块的表面贴装生产线中，SOIC系列封装是板级电路集成里应用占比极高的一类贴片元器件载体，本次呈现的SOIC-7七脚小外形封装结构，是针对特定引脚数定制的窄体封装形态，区别于常规偶数引脚的SOIC封装，七脚的引脚排布专门适配部分特殊功能的电源管理、信号调理类芯片的引脚定义需求，避免多余引脚带来的封装体积浪费。从实际板级应用的场景来看，这类封装主要适配波峰焊、回流焊的SMT生产工艺，引脚采用鸥翼型成型设计，这种引脚形态在焊接过程中能更好地释放热应力，减少引脚与PCB焊盘之间因热膨胀系数不匹配产生的虚焊、脱焊风险，同时鸥翼脚的成型弧度也能在芯片受到轻微外力冲击时提供一定的形变缓冲，降低引脚断裂的概率。

　　设计这类封装三维结构时，首先要明确引脚的共面度公差要求，所有引脚的底部焊接面必须处于同一平面，平面度偏差需要控制在SMT工艺允许的范围内，否则会出现部分引脚无法接触焊锡膏的焊接缺陷；其次封装本体的边角做了微小的倒角处理，一方面是注塑脱模时的工艺需求，减少脱模阻力对塑封体边角的损伤，另一方面在贴片机吸嘴拾取芯片时，倒角能避免吸嘴与塑封体硬接触产生的碎屑污染吸嘴或PCB板面。封装本体一端设置的圆形定位标记，是生产、贴装过程中的引脚识别基准，对应芯片的1号引脚位置，无论是人工核对还是贴片机的视觉识别系统，都能通过这个标记快速确定引脚排布方向，避免反向贴装的生产事故。从安装边界来看，这类窄体SOIC封装的本体宽度适配常规的小间距焊盘设计，

　　引脚伸出本体的长度经过精确核算，既保证焊接时焊锡能顺利浸润引脚根部形成可靠的焊点弯月面，又不会因为引脚伸出过长导致相邻引脚之间的焊锡桥接短路；塑封体的厚度控制也充分考虑了板卡堆叠的空间需求，在满足内部芯片塑封保护强度的前提下，尽可能压缩本体厚度，适配轻薄型电子设备的内部空间限制。在结构细节上，引脚与塑封体结合的位置做了密封结构设计，防止焊接过程中的助焊剂、水汽顺着引脚与塑封体的缝隙渗入封装内部，腐蚀内部的芯片键合线，提升元器件在潮湿、多粉尘工业环境下的长期工作可靠性。建模过程中需要严格还原引脚的成型角度，每一个引脚的弯折半径、弯折角度都要匹配实际量产的封装规格，因为引脚成型参数直接决定了贴装时引脚与焊盘的对位精度，

　　角度偏差过大时会导致引脚偏移出焊盘范围，产生焊接不良；同时塑封体表面的平整度也需要准确还原，因为贴片机吸嘴是依靠真空吸附拾取芯片，若塑封体顶面平整度不足，会出现真空泄漏导致吸嘴拾取失败，影响SMT生产线的运行效率。这类七脚SOIC封装相比同引脚数的其他封装形式，在占用PCB板面积上有明显优势，适合在板卡空间紧张的电路模块中使用，比如小型化的传感器信号调理模块、便携设备的电源管理单元中，都能看到这类非对称引脚数SOIC封装的应用，其结构设计完全围绕表面贴装工艺的全流程需求展开，从拾取、对位、焊接到后期的可靠性保障，每一处结构细节都对应实际生产环节的具体要求，没有多余的结构设计。
