四款不同规格管道用挂衣支架结构设计

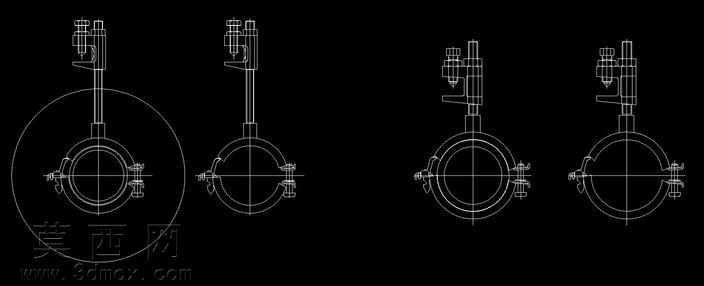

本作品为四款适配不同管径的管道挂衣支架三维设计，建模过程中首先基于管道夹持的核心功能需求，确定了环形抱箍加竖向支撑杆加顶部挂接端的整体结构框架，通过参数化建模方式分别设定了四种不同的抱箍内径参数，适配不同外径的圆形管道安装场景。建模时优先对环形抱箍部分进行结构细化，抱箍采用对开式结构设计，两侧预留螺栓锁紧位，通过对称的紧固结构实现与管道的稳定夹持，建模过程中对螺栓孔的位置、抱箍的壁厚进行了精准的尺寸约束，保证夹持受力均匀，避免安装后出现松动滑移的问题。竖向支撑杆部分采用等截面直杆结构，连接抱箍顶部与上端的挂接组件，建模时对杆体与抱箍的连接位置做了圆角过渡处理，减少应力集中的同时提升结构整体的美观度。顶部挂接端设计为带锁紧调节的夹持结构，可适配不同厚度的挂衣杆或者晾衣横杆，建模时还原了调节旋钮、锁紧压块的细节结构，清晰展现了挂接端的调节锁紧原理。四款模型在统一的结构逻辑下，分别调整了抱箍直径、杆体长度、顶部挂接端的尺寸参数，覆盖常见的家用、工装场景下的管道挂衣安装需求。材质设定上，整体构件默认采用不锈钢金属材质，渲染时赋予金属哑光质感，对螺栓、调节旋钮等小部件做了细微的材质区分，突出结构的层次关系。线框展示模式下可清晰观察到各部件的装配关系，抱箍的对合面、螺栓的装配位置、支撑杆与两端部件的连接节点都清晰可见，能够直观展现产品的装配逻辑与结构细节，设计过程中充分考虑了安装便捷性与结构稳定性，无需在管道上开孔焊接，通过抱箍锁紧即可完成固定，安装拆卸灵活，不会对原有管道造成破坏，同时顶部挂接端的调节结构可适配不同规格的挂衣杆件，具备较强的场景适配能力。
