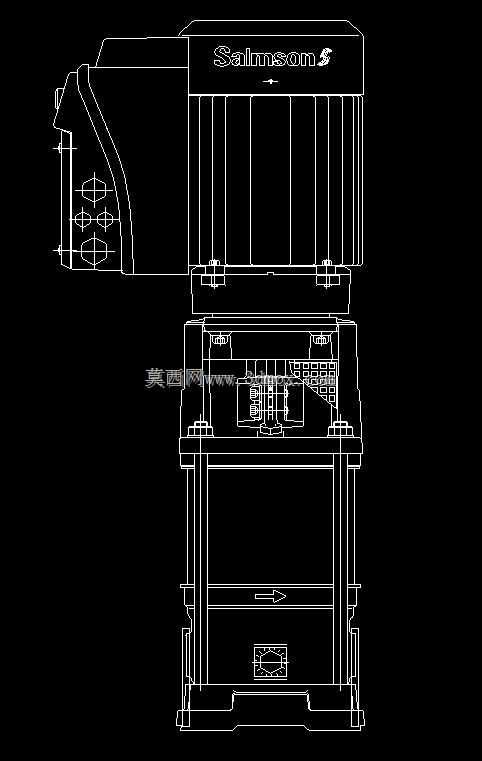

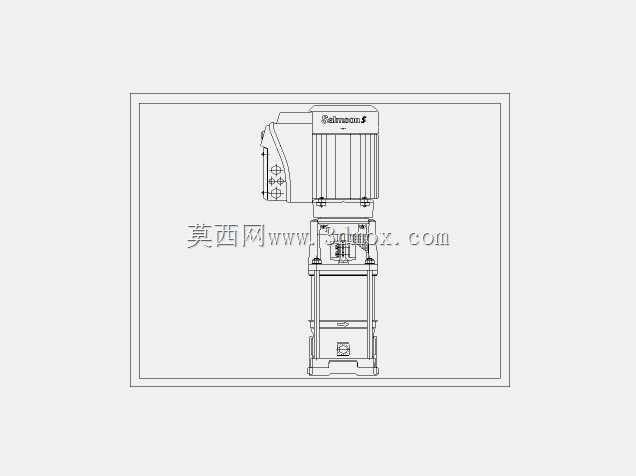

萨姆森立式泵结构三维设计参考

　　在民用建筑二次供水、工业循环水系统、暖通空调水回路这类对安装占地有严格限制的场景里，立式泵的选型优先级往往远高于卧式结构，这款萨姆森立式泵的结构设计，刚好贴合了这类紧凑安装场景的核心需求。从实际工程落地的角度看，这类立式泵的驱动端与泵体采用同轴直联的立式排布，电机布置在设备最上方，泵轴沿垂直方向贯穿中段的连接架与下部的泵腔，整个设备的安装投影仅和泵体底座的占地尺寸一致，相比同流量参数的卧式泵，能节省近40%的水平安装空间，尤其适合管井、设备夹层这类水平空间局促、垂直方向有富余余量的安装点位。

　　从功能实现逻辑来看，这款泵的过流部件采用下进上出的流道布局，进水口设置在泵体下部侧方，出水口沿泵腔切线方向向上引出，这种流道设计能让流体进入叶轮后获得更平顺的动能转换，减少流道内的涡流损失，在常规的清水输送、轻度污废水提升、闭式循环水增压工况下，能保持稳定的运行效率。泵体中段的连接架承担了电机承重与泵轴径向定位的双重作用，连接架上预留的散热格栅结构，能让机械密封部位在运行过程中获得足够的空气对流冷却，避免长时间运行时密封腔温度过高导致的密封件老化失效，这一点在连续24小时运行的循环水系统里尤为关键，能有效降低设备的日常维护频次。

　　做三维结构设计时，首先要明确安装边界的尺寸约束：底座的安装孔位采用对称式排布，孔距公差需要控制在±0.2mm范围内，才能匹配现场预埋的地脚螺栓位置，避免现场安装时出现扩孔、强行对位的问题；泵体与进出口管道的连接法兰尺寸，严格遵循通用管路法兰的匹配标准，法兰端面的垂直度公差要控制在0.1mm/100mm以内，防止管道连接时出现额外的径向力作用在泵体上，导致运行过程中泵轴偏磨、振动超标。电机与连接架的配合止口采用H7/h6的过渡配合，既能保证装配时的同轴度定位，也能在后期维护电机时方便拆卸，不会出现止口咬死难以拆解的问题。

　　叶轮作为泵的核心做功部件，这款模型里的叶轮采用闭式结构，叶片的型线经过流体仿真优化，在额定流量点附近的水力效率表现稳定，叶轮与泵腔内壁的间隙控制在0.3-0.5mm之间，间隙过大会导致容积效率下降，间隙过小则容易在运行过程中出现叶轮与泵腔的刮擦，引发异常振动与噪音。泵轴的密封部位采用集装式机械密封结构，相比传统的填料密封，泄漏量更低，不需要频繁调整压盖的压紧力，日常维护只需要按照运行周期整体更换密封组件即可，大幅降低了运维的工作量。

　　在实际选型适配时，还要注意设备的垂直安装高度，尤其是在地下管井内安装时，要预留出电机上方足够的检修空间，保证后期更换电机、维护轴承时能顺利将电机从泵轴上吊出，不会因为顶部空间不足导致检修作业无法开展。泵体底座下方预留的减震垫安装位，需要匹配对应荷载的橡胶减震器，能有效隔绝泵运行时的振动传递到建筑结构上，避免在民用建筑里出现振动传声、影响上层空间使用体验的问题。进出口管道的支撑要做独立的管架，不能让管道的重量直接作用在泵体法兰上，长期的管道荷载会导致泵体变形、轴系对中偏移，大幅缩短设备的使用寿命。

　　从结构建模的细节来看，这款泵的外部走线槽、接线盒的位置都做了合理的避让，接线盒设置在电机侧方，方便现场接线操作，不会和周边的管道、支架产生干涉。泵体上预留的排气、泄水螺孔位置，分别布置在泵腔的最高处与最低处，首次启动前可以通过排气螺孔排净泵腔内的空气，避免气缚现象导致泵无法正常出水；设备检修时可以通过泄水螺孔排净泵腔内的存水，方便拆解作业。连接架上的观察孔位置，刚好对准机械密封的安装部位，日常巡检时可以直接通过观察孔查看机械密封的泄漏情况，不需要拆解设备就能判断密封件的工作状态，这种细节设计在工程实际中能大幅降低巡检的工作量。
