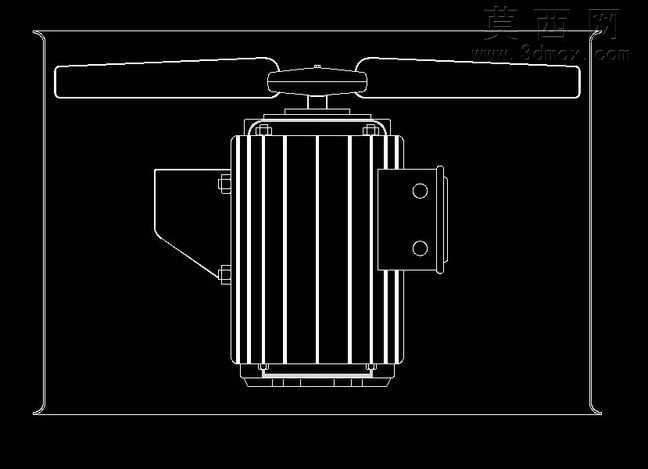

壁挂式安装工业风扇结构三维设计

本作品为壁挂式安装工业风扇的三维结构设计，建模过程围绕产品实际安装使用需求展开，完整还原了壁挂风扇的核心组成结构。建模阶段优先梳理产品的功能逻辑，将整体结构划分为动力主机、风叶组件、壁挂安装支架三个核心模块，各模块之间的装配关系完全匹配实际生产的装配公差要求，确保结构之间无干涉、装配逻辑通顺。动力主机部分采用带竖向散热筋的壳体造型，建模时通过拉伸、阵列特征快速生成均匀排布的散热筋结构，既还原了金属壳体的散热结构特征，也保证了壳体外观的规整性，主机两端的端盖结构通过旋转特征生成，与壳体的配合位置预留了合理的装配间隙，还原实际产品的密封装配逻辑。风叶组件部分采用长条形平直风叶造型，通过对称拉伸生成风叶主体，风叶与顶部连接轴的位置做了圆弧过渡处理，避免应力集中的结构缺陷，连接轴与主机输出端的配合结构完全匹配电机轴的安装尺寸，还原真实的动力传递结构。壁挂安装支架是本设计的核心结构部分，建模时重点还原了L型壁挂固定板的结构，板件上的两个固定安装孔位按照标准壁挂承重要求排布，支架与主机壳体的连接位置做了贴合面的适配处理，保证支架与主机壳体完全贴合，安装后无晃动间隙，支架的折弯角度经过校准，确保风扇安装后出风角度符合壁挂使用的常规需求。材质设定上，主机壳体与安装支架采用磨砂金属材质，还原工业铸铁/铸铝外壳的哑光金属质感，散热筋位置做了细微的材质粗糙度区分，突出结构的立体感；风叶部分采用硬质工程塑料材质，表面带有轻微的塑料光泽，与金属部件形成明确的材质区分；安装孔位做了金属倒角的质感处理，还原机加工孔位的细节特征。设计思路上全程围绕壁挂安装的使用场景，优先保证结构的稳定性与安装的便捷性，所有结构特征都对应实际产品的功能需求，没有冗余的装饰性结构，整体模型结构完整、比例准确，可用于壁挂风扇的结构演示、安装说明制作以及产品改型设计参考，各部件的特征参数都经过合理校准，能够直接导出用于工程参考或3D打印验证。
