壁挂式安装风扇结构设计方案

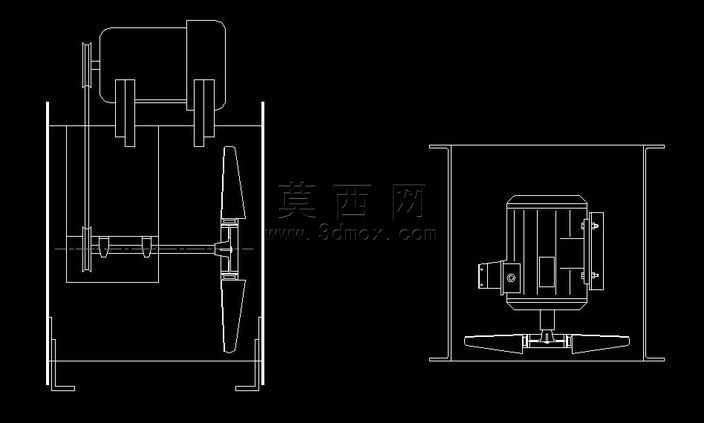

本作品为壁挂式安装风扇的三维结构设计，建模过程中严格遵循家用通风设备的结构设计规范，先通过二维草图绘制整体安装框架、动力组件、风叶组件的轮廓基准，再通过拉伸、旋转、阵列等基础建模命令完成各零件的实体构建，针对壁挂安装的承重需求，对背部挂装支架的壁厚、连接点位做了加厚与加强筋设计，避免长期使用出现结构变形。建模阶段重点还原了电机与风叶的传动连接结构，清晰呈现电机输出轴与风叶轮毂的配合公差、轴向定位结构，同时完整绘制了壁挂外框的防护结构，外框采用上下贯通的矩形框架设计，既可以为内部风叶、电机提供防护，也预留了与墙面安装固定的连接孔位，孔位间距符合常规墙面挂装的通用尺寸标准，适配多数家庭与商用场景的墙面安装需求。材质配置上，针对不同零件的使用特性做了区分设置：壁挂外框与防护结构选用ABS工程塑料材质，设置合适的表面粗糙度模拟注塑件的哑光质感，兼顾轻量化与结构强度；电机外壳采用冷轧钢板材质，添加金属烤漆的材质属性，呈现均匀的金属光泽与耐磨的表面特性；风叶组件采用轻质PP塑料材质，调整材质的柔韧度参数匹配风叶运行时的形变特性，同时做了动平衡相关的结构预留，保证运行时的稳定性。结构设计上采用分体式装配逻辑，将整体结构划分为墙面挂装固定模块、电机动力模块、风叶送风模块、外框防护模块四个独立装配单元，各单元之间通过卡扣、标准紧固件实现连接，既方便生产阶段的模块化组装，也便于后续使用过程中的拆卸清洁与部件更换；电机安装位设置了减震缓冲垫的安装空间，可有效降低电机运行时的震动传递，减少运行噪音，同时电机与外框之间预留了足够的散热间隙，保证电机长时间运行的散热需求，避免过热故障。设计过程中充分考虑壁挂式风扇的使用场景，整体结构重心贴近墙面安装面，降低挂装后的承重力矩，提升安装后的结构稳定性，风叶的送风角度做了合理的倾斜设计，保证送风范围覆盖常规使用高度，同时外框的进风、出风栅格做了等距阵列设计，在保证通风效率的同时避免异物接触内部运转的风叶，提升使用安全性。
