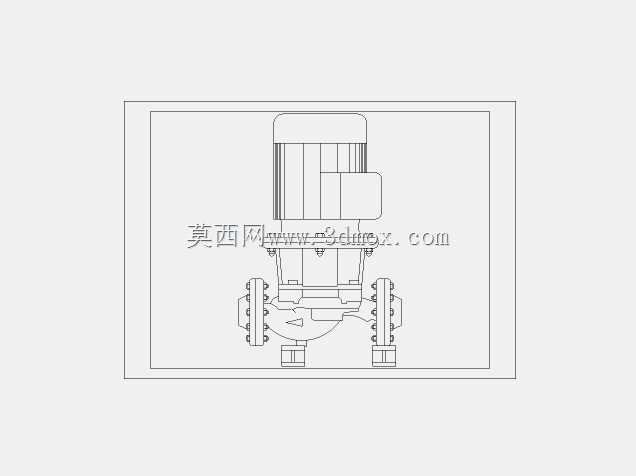

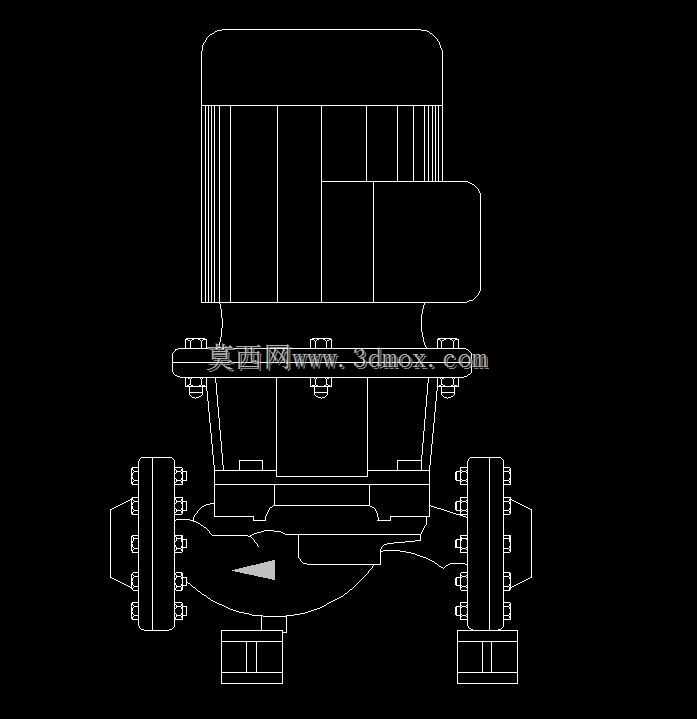

立式管道热水循环泵结构设计

　　在民用集中供暖、商用中央空调水系统、工业生产工艺热水循环回路中，这类立式管道结构的循环泵是核心流体输送部件，区别于普通卧式清水泵，它的安装逻辑完全适配闭式循环管路的走向，进出口设计在同一水平轴线上，能够直接像阀门一样串接在平直管段上，不需要额外做复杂的混凝土基础找平，大幅降低管路改造和新装系统的安装工程量。从结构设计逻辑来看，上部驱动段采用标准立式电机直联架构，电机轴与泵轴通过刚性联轴器同轴连接，省去了皮带传动或者齿轮减速环节的传动损耗，也减少了日常运维中需要调整传动同轴度的工作量；连接段的泵盖支架采用加厚铸铁材质，既承担电机的整体承重，又设置了标准的机械密封安装腔，相比传统填料密封结构，机械密封能在热水工况下长期保持极低的泄漏率，

　　避免高温热水渗漏带来的运维安全隐患。下部过流段的泵体采用蜗壳式流道设计，叶轮为闭式离心结构，流道经过水力优化，在额定流量工况下运行时水流冲击损失小，针对热水工况的特性，叶轮与泵腔的间隙设计预留了热膨胀余量，避免输送80-120℃高温热水时，金属部件热胀出现叶轮擦碰泵壳的故障。进出口法兰采用标准PN16压力等级的连接尺寸，法兰端面的密封水线加工精度满足管路密封要求，安装时只要匹配对应通径的管路法兰，加装耐温密封垫片即可完成对接，不需要额外加工过渡连接件。泵体底部设置了可拆卸的放水螺塞，在系统长期停机或者冬季防冻维护时，可以直接拧开螺塞排空泵腔内的存水，避免低温结冰胀裂泵体；泵体上预留的排气螺塞能在初次启泵时快速排净泵腔内的空气，

　　防止出现气缚现象导致泵无法正常建立扬程。从安装边界尺寸来看，整机的轴向高度控制在适配常规机房管廊的净空要求，进出口的中心距严格遵循管道泵的通用安装尺寸规范，替换同参数旧泵时不需要调整原有管路的位置，直接拆卸旧泵后即可对位安装，电机上部的吊环螺栓能满足整机吊装的承重要求，在大规格型号安装时可以直接通过吊环完成整机吊装就位，不需要额外捆绑泵体避免外壳受力变形。在实际选型应用中，这类泵主要承担闭式回路里的水循环动力，不需要像供水泵那样克服极高的吸水扬程，因此设计时更侧重运行的稳定性和低噪音特性，电机的轴承采用免维护深沟球轴承，搭配适配热水工况的润滑脂，能在长期连续运行的工况下保持稳定的转动精度，泵轴表面做了镀硬铬处理，

　　提升轴表面的耐磨性和抗腐蚀能力，避免长期接触热水导致轴面锈蚀磨损机械密封。在结构细节设计上，电机与泵支架的连接止口采用过盈配合定位，保证电机轴与泵轴的同轴度公差控制在0.1mm以内，降低运行时的径向跳动，减少机械密封的非正常磨损；叶轮与泵轴的连接采用键传动加叶轮螺母锁紧结构，螺母的旋向与泵轴转动方向相反，运行时在水流冲击力作用下螺母会越转越紧，不会出现叶轮松动脱落的故障。针对不同的安装场景，泵体的进出口方向可以根据管路走向调整安装角度，满足侧进侧出或者特殊角度的管路对接需求，泵脚的安装孔位采用长圆孔设计，安装时可以小范围调整整机位置，抵消管路安装时的尺寸偏差，降低现场安装的对位难度。在实际运维场景中，这种结构的泵拆解维护非常方便，不需要拆卸进出口管路的连接螺栓，只要拆开泵支架与泵体的连接螺栓，就可以将电机、支架、叶轮整体从泵体上方抽出，直接更换机械密封或者检查叶轮磨损情况，大幅缩短故障维修的停机时间，对于需要24小时连续运行的供暖或者工艺循环系统来说，这种快拆结构能有效降低运维的时间成本。流道设计时充分考虑了热水工况下的气蚀余量，叶轮进口处的流道做了圆弧过渡处理，降低水流进入叶轮时的局部流速，提升泵的抗气蚀性能，避免长期运行中气泡溃灭对叶轮和泵壳造成气蚀损伤，延长过流部件的使用寿命。
