工业级卧式管壳式换热设备三维结构

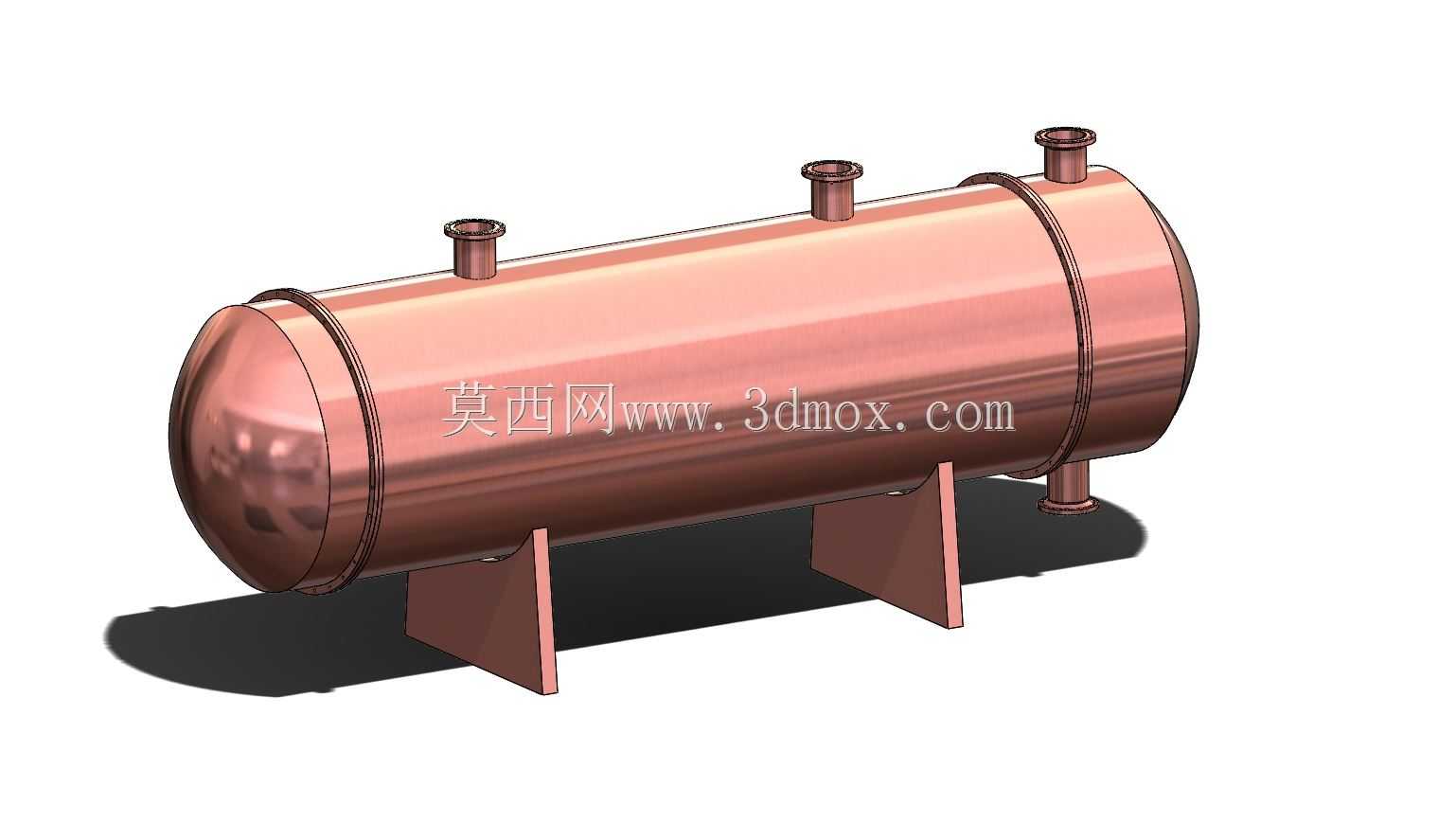

　　在化工、电力、暖通、食品加工等诸多工业场景中，管壳式换热器始终是热量传递环节的核心通用设备，这套三维结构完整还原了固定管板式卧式换热器的全部核心构造，从筒身、管板、换热管束、折流板到进出口接管、鞍式支座均做了等比例的实体建模，没有做不必要的结构简化，能直接用于结构校核、装配干涉检查以及后续的工程图导出工作。

　　做这类设备建模的时候，最先要锚定的是安装边界条件，卧式布置的鞍式支座直接决定了设备的落地安装尺寸，两个支座的间距需要匹配筒身的长度，避开筒身的环向焊缝位置，同时支座的底板开孔尺寸要对应现场预埋的地脚螺栓规格，建模时特意保留了支座与筒身焊接位置的贴合面结构，没有做合并实体的简化，方便后续做焊接应力分析的时候直接提取接触面。筒身的直径和换热管束的数量是匹配的，管板上的管孔采用正三角形排布，这种排布方式能在相同筒径下布置更多换热管，提升单位体积的换热面积，适合两侧流体换热系数差距不算特别悬殊的工况，管板和筒身、管箱的连接法兰也做了完整的密封面结构，包括凸面密封台、螺栓孔的排布都完全符合压力容器的法兰连接规范，不会出现装配时螺栓干涉的问题。

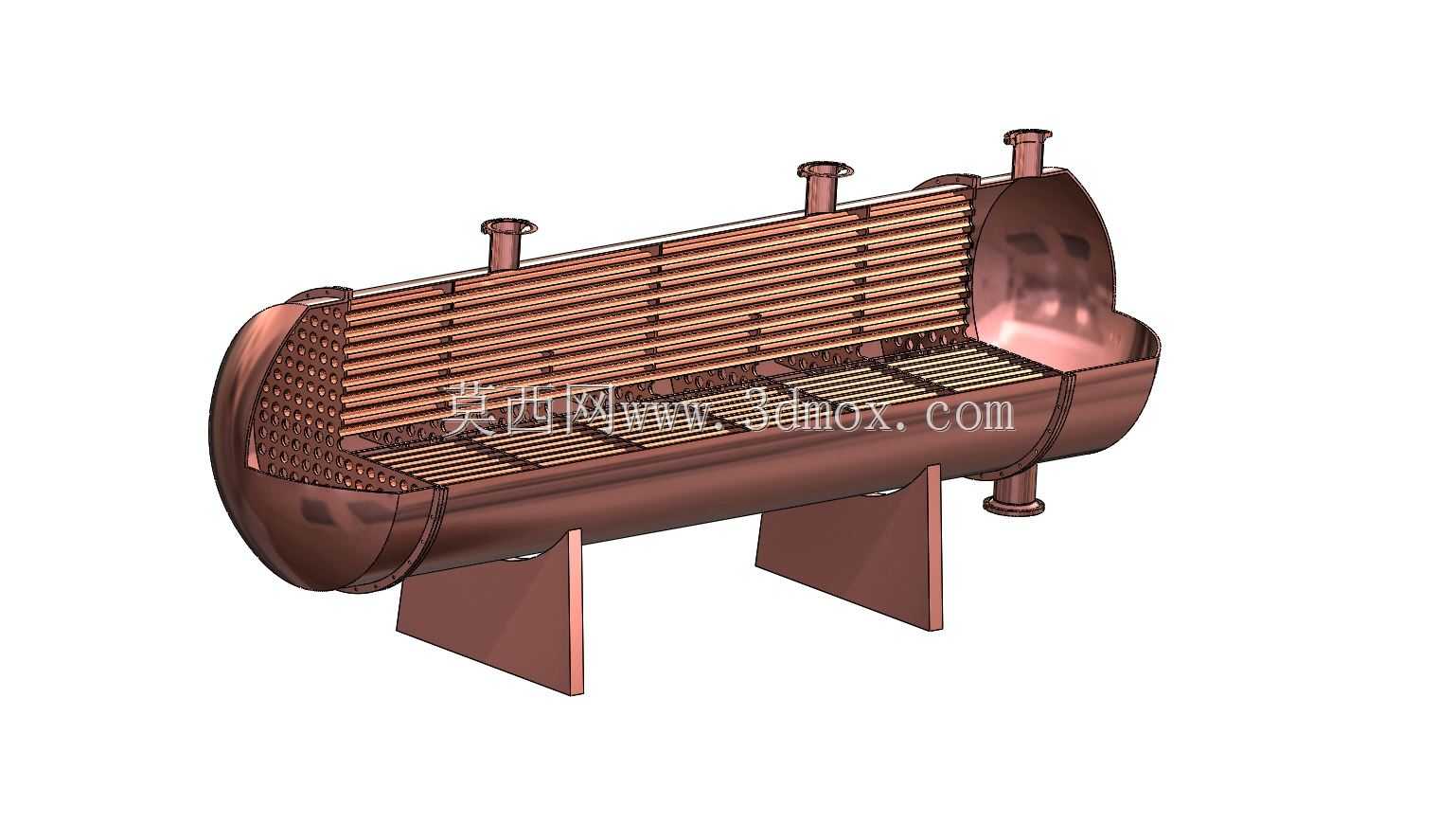

　　换热管束是整个设备的核心传热部件，建模时每一根换热管都和两端管板做了贴合约束，筒身内部的折流板采用单弓形结构，缺口高度取筒体内径的四分之一，折流板的间距沿着筒身长度方向做了等距布置，既可以让壳程流体在筒内形成错流流动，提升壳程的换热效率，也能对细长的换热管束起到支撑作用，避免换热管在流体冲击下产生过大的振动，折流板上的管孔和换热管之间保留了合理的装配间隙，同时折流板和筒身内壁的间隙也控制在工程允许的范围内，减少流体短路影响换热效果的问题。

　　设备的接管布置充分考虑了现场的管道连接需求，壳程的进出口分别布置在筒身上部和下部的对应位置，管程的进出口布置在两端管箱的封头上，所有接管的长度都预留了法兰安装和管道焊接的操作空间，接管和筒身、封头的连接位置都做了补强结构的建模，符合开孔补强的设计要求，避免开孔位置出现应力集中的问题。两端的封头采用标准椭圆形封头，受力均匀，承压能力好，适合中低压的换热工况。

　　从实际选型应用的角度看，这种固定管板式的管壳换热器结构简单，制造成本低，适合壳程流体清洁、不易结垢，或者结垢后可以通过化学清洗处理的工况，比如循环水冷却、蒸汽冷凝加热、工艺介质的热量回收等场景都能适用。建模过程中特意核对了各部件的装配关系，比如管箱和管板的密封垫位置、管束和折流板的穿装顺序、支座的安装高度，都和实际的制造装配流程一致，不会出现实际生产中无法装配的结构问题。设备的整体外形尺寸按照常规工业应用的中型换热器规格设定，长度方向的尺寸满足管束抽芯的操作空间要求，直径方向的尺寸匹配厂房内的设备布置间距，鞍式支座的高度预留了底部接管和排污管道的安装空间，底部的排污口位置也做了对应建模，方便设备运行过程中的排污和检修操作。

　　很多新手做这类换热设备建模的时候容易忽略折流板的拉杆和定距管结构，这套模型里也完整还原了拉杆穿过折流板、通过定距管固定折流板间距的结构，这部分结构虽然不直接参与换热，但却是固定折流板位置、保证管束稳定性的关键部件，缺少这部分结构的模型在做装配验证的时候会和实际生产存在偏差。另外管板上的分程隔板结构也做了建模，将管程分为两个流程，让管程流体可以在管箱内折返，提升管程的流速，进而提升管程的换热系数，分程隔板的密封面也和管板做了对应贴合，保证管程流体不会出现串流的问题。
