带支架轴承座的离心式通风机结构设计

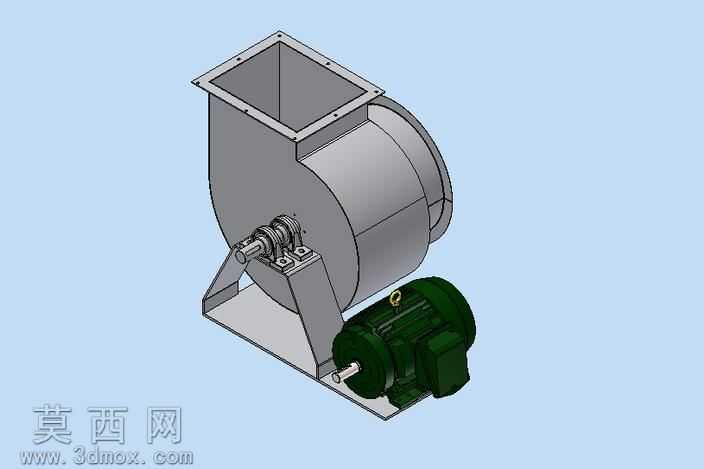

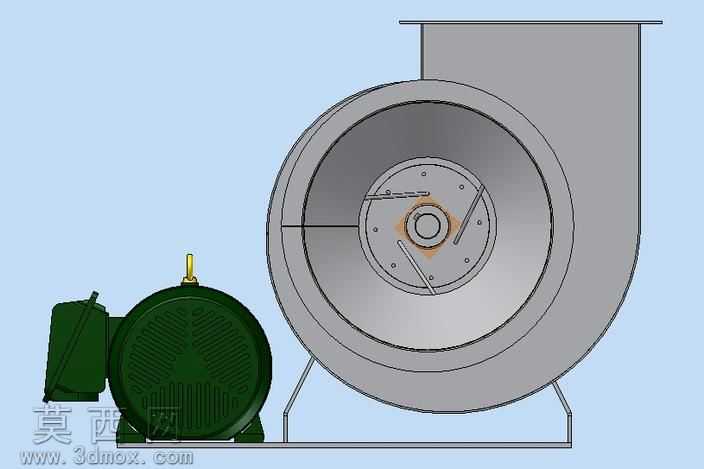

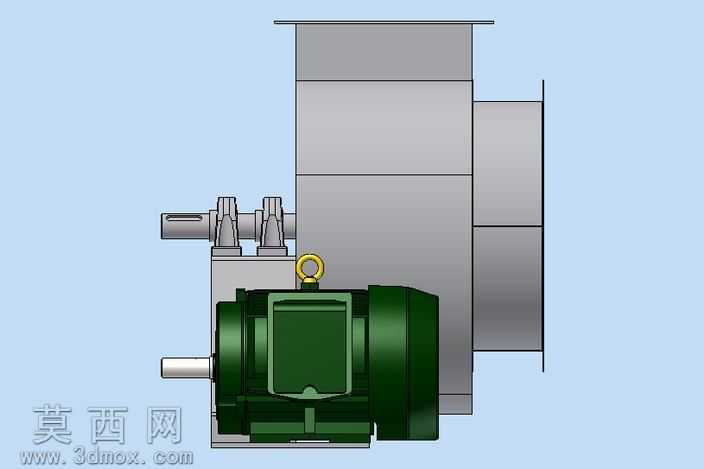

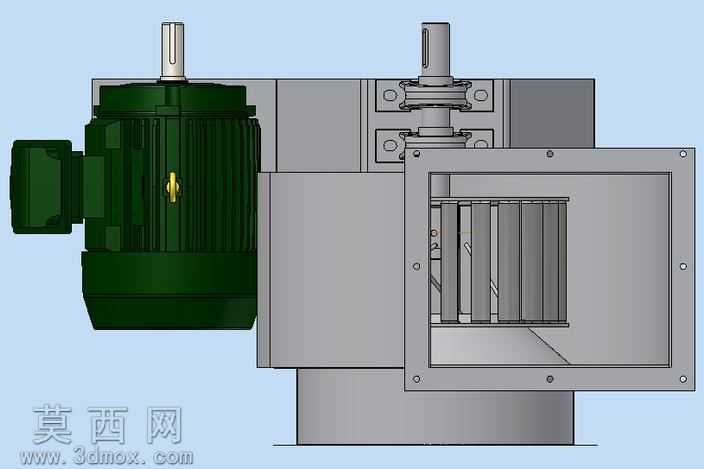

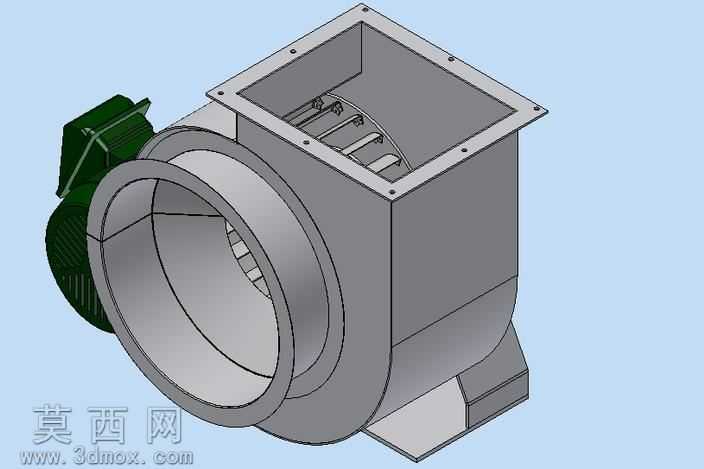

本作品为离心式通风机成套三维结构模型，采用自顶向下的参数化建模思路完成整体装配设计，完整还原了工业离心通风机的核心组成与装配逻辑。建模过程中首先完成整体布局骨架的绘制，确定风机蜗壳、叶轮组件、驱动电机、支撑机架的相对位置与装配基准，确保各部件同轴度、安装间隙符合机械设计规范。蜗壳部分采用钣金特征建模，通过螺旋线扫描生成蜗壳型线，再经抽壳、法兰折弯、出风口拉伸等特征完成壳体构建，壳体表面赋予哑光金属材质，还原碳钢钣金焊接后的质感，出风口处设计有平直法兰边，预留管道连接的安装孔位，符合实际工程安装需求。叶轮组件为风机核心做功部件，建模时先完成前盘、后盘的回转特征构建，再通过阵列特征完成多片后倾式叶片的均匀排布，叶片与前后盘的连接位置添加焊接坡口特征，还原实际加工工艺，叶轮中心设计有轮毂结构，与电机输出轴通过键连接实现扭矩传递，轮毂表面做防锈涂装材质处理，与叶片的金属质感形成区分。驱动电机采用独立子装配建模，完整还原电机机座、散热筋、接线盒、输出轴、吊环等细节结构，机座表面赋予深绿色铸铁涂装材质，散热筋通过阵列拉伸特征实现，接线盒位置预留线缆安装空间，电机底部设计有安装脚，通过螺栓与支撑机架连接固定。支撑机架采用型材焊接结构建模，通过方钢扫描、焊接切口特征完成机架主体构建，机架同时承载蜗壳与电机的重量，在蜗壳底部、电机底脚位置设计有对应的安装垫板，垫板上预留螺栓安装孔，确保整机安装的稳定性，机架表面赋予灰色防锈漆材质，还原型钢焊接机架的实际外观。轴承座部分集成在叶轮与电机的连接位置，建模时还原轴承座壳体、滚动轴承、密封端盖的装配结构，确保叶轮转动过程中的支撑稳定性，降低运行振动与噪音。整体模型完成装配后添加了配合约束，可实现叶轮的转动模拟，各部件材质区分清晰，渲染效果还原工业设备的真实质感，结构设计符合离心通风机的实际工作原理，可用于风机结构教学、产品方案展示、工程选型参考等场景，模型各零件参数可编辑，支持后续的结构优化与改型设计。
