温室屋顶挂装轴流排风风机三维设计

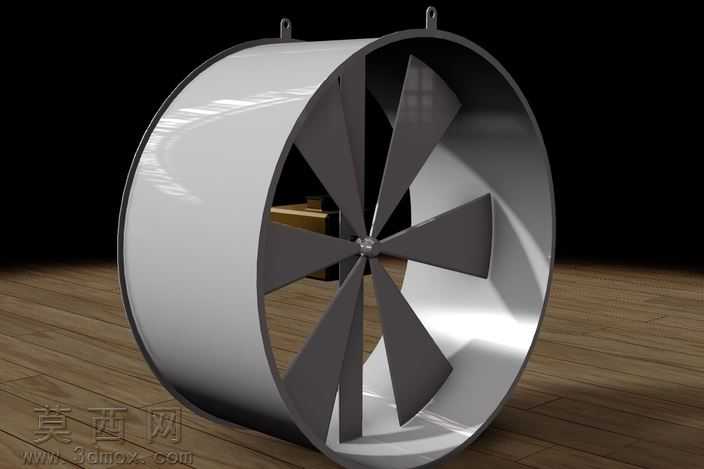

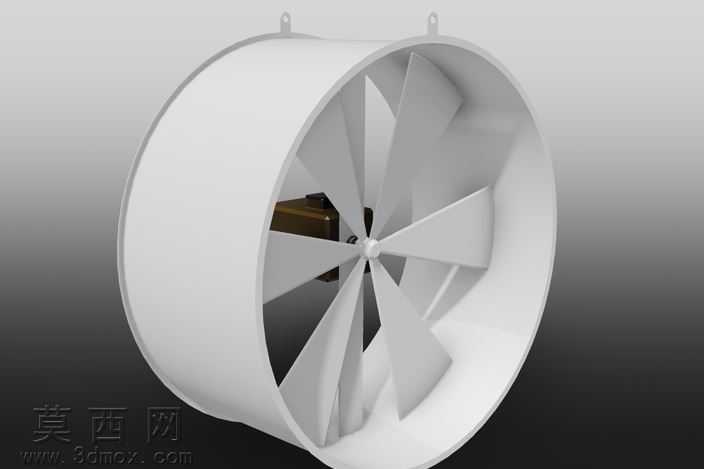

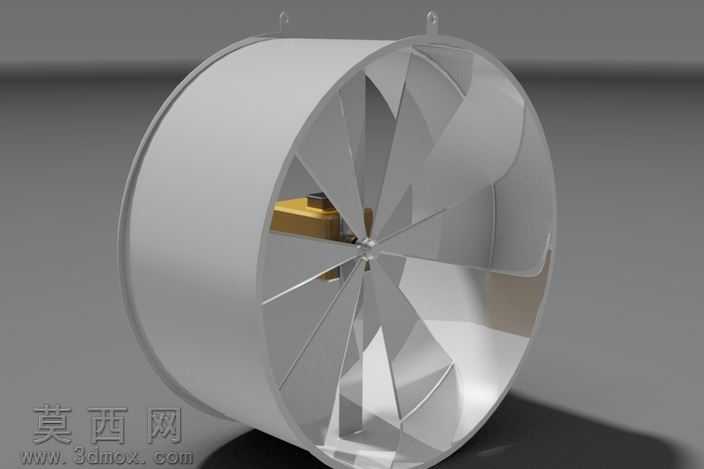

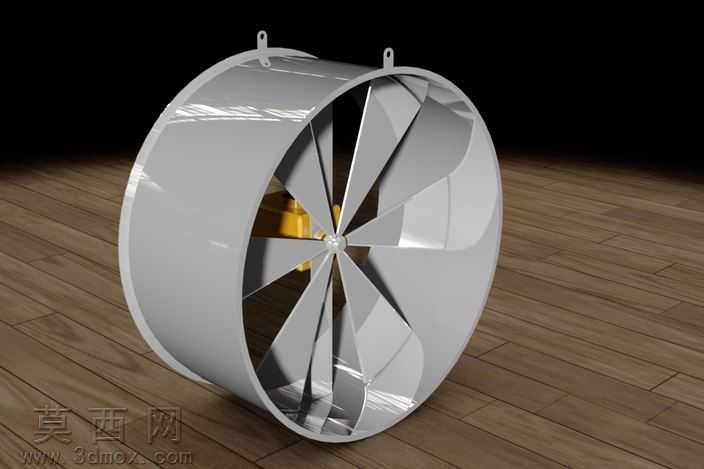

本作品为适配温室屋顶挂装场景设计的轴流式屋顶风机三维模型，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先以旋转特征构建风机的圆柱形金属风筒主体，风筒外壁做光滑圆弧过渡处理，顶部预留对称的吊装挂耳结构，通过拉伸与倒圆角特征完成挂耳的受力结构设计，确保挂装状态下的结构强度。风筒内部的叶轮部分采用多叶片轴流结构设计，共设置八片后倾式弧形叶片，每片叶片通过曲面放样特征生成流畅的翼型截面，从叶根到叶尖做渐变扭角处理，保证气流轴向推进的效率，叶轮中心的轮毂采用旋转凸台特征制作，与叶片之间做一体化布尔合并，避免装配间隙带来的结构误差。模型渲染阶段采用金属质感材质赋予风筒外表面，模拟镀锌钢板的哑光金属反光效果，叶片部分采用深灰色磨砂工程塑料材质，还原玻璃钢叶片的真实质感，场景搭建选用实木纹理地面作为展示基底，搭配三点布光方案，主光源从侧上方打亮风筒曲面的高光轮廓，补光弱化叶轮区域的阴影死角，环境光提升整体画面的通透度，清晰呈现风机的内外结构细节。设计思路上充分考虑温室屋顶挂装的使用需求，风筒采用直筒式结构降低风阻，顶部挂耳做加厚处理适配屋顶吊装的固定方式，叶轮与风筒内壁预留均匀的转动间隙，避免运转过程中出现刮蹭问题，整体结构无多余冗余设计，所有零部件均按照实际通风设备的尺寸比例进行建模，可直接用于温室通风系统的方案展示、结构校核以及后续的工程出图参考，模型的各特征参数均可编辑调整，方便根据不同的通风量需求修改风筒直径、叶片角度等关键尺寸，适配不同面积的温室通风场景。
