多槽道工业铝型材三维结构设计

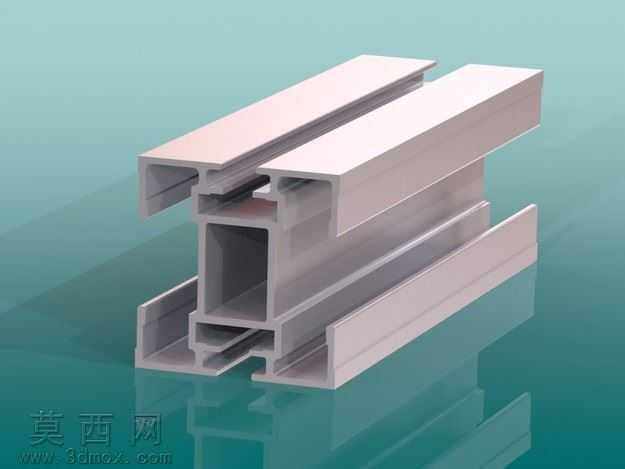

本模型为多槽道工业铝型材的三维参数化设计成果，建模阶段采用SolidWorks软件完成全特征构建，全程遵循铝型材挤压成型的工艺逻辑，先绘制截面草图并添加完整的几何约束与尺寸约束，确保各槽道壁厚、型腔间距、安装槽开口尺寸均符合工业铝型材的通用设计规范，再通过拉伸凸台命令生成定长的型材基体，对棱边位置添加符合挤压工艺要求的圆角特征，避免应力集中同时适配实际生产的脱模需求。材质渲染阶段选用哑光阳极氧化铝材质，调整材质的漫反射粗糙度与金属度参数，还原工业铝型材表面细腻的磨砂氧化质感，对槽道内部的隐蔽面适当降低反光强度，提升模型的视觉真实度，背景选用低饱和度的深蓝色调，突出型材主体的结构轮廓，便于清晰观察各部位的细节特征。结构设计上，该型材采用多型腔复合结构，外侧对称布置四条标准T型安装槽，可直接适配配套的T型螺栓实现快速装配，无需额外打孔加工；内部设置多道加强筋结构，在控制型材整体重量的前提下大幅提升截面的抗弯、抗扭刚度，相邻型腔之间的连接筋厚度经过力学校核，可满足常规自动化设备框架的承载需求；型材端部的截面轮廓完全对称，支持任意长度的裁切与多段拼接，适配不同尺寸的设备机架搭建场景。设计思路围绕模块化装配需求展开，所有槽道的尺寸公差均按照通用工业铝型材的互换性标准设定，可与同规格的角码、端盖、连接板等标准配件直接配合使用，模型构建过程中保留了完整的特征树，支持后续对型材长度、槽道尺寸、壁厚参数进行快速修改调整，可直接用于自动化设备框架、流水线支架、工业工作台机架的方案设计与装配验证，帮助设计人员快速完成整体机架的布局搭建，缩短非标设备的设计周期。
