冰上垂钓手动螺旋冰钻三维设计作品

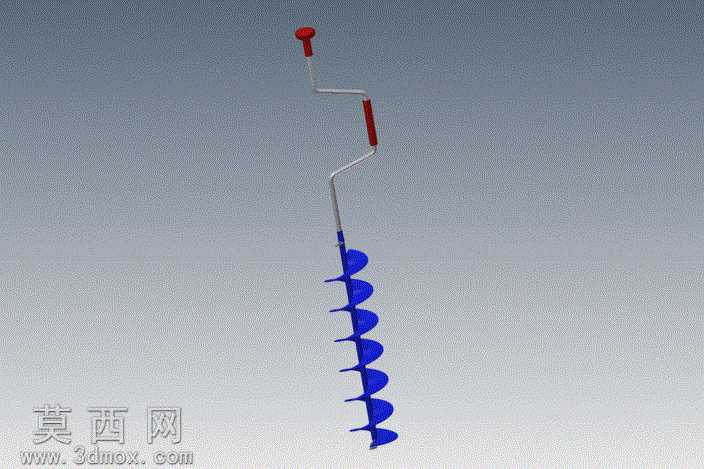

本作品为冰上垂钓场景使用的手动螺旋冰钻三维建模作品，整体采用自下而上的装配建模思路完成全结构搭建，在三维建模软件中首先完成各独立零部件的参数化建模，再按照实际装配约束关系完成整体组合，还原手动冰钻的真实结构与操作逻辑。建模过程中，首先针对底部螺旋钻削叶片部分进行参数化设计，通过螺旋线扫描、曲面加厚、边缘倒角等操作完成螺旋叶片的结构搭建，叶片采用连续变螺距的曲面造型，保证钻削过程中碎冰可沿叶片螺旋槽顺利向上排出，避免卡冰问题；钻杆主体采用细长杆类零件建模，通过拉伸、凸台切除等操作完成杆身的结构设计，在杆身与摇臂连接位置设计了限位凸台结构，保证摇臂转动过程中的结构稳定性。手动摇臂部分采用弯折杆体结构建模，分别在摇臂末端设置红色防滑握柄与顶部红色按压握头，握柄部分通过圆柱面包覆、表面纹理刻画模拟防滑橡胶材质的表面质感，还原手动操作时的握持接触形态。材质与渲染环节，针对不同部件赋予对应材质属性：螺旋钻叶部分赋予高光泽蓝色工程塑料材质，调整材质的反射率、粗糙度参数，模拟硬质耐寒塑料的表面质感；金属杆身与摇臂部分赋予哑光镀铬金属材质，添加细微的表面划痕纹理提升真实感；握持部件赋予哑光软胶材质，调整漫反射颜色为正红色，添加轻微的凹凸纹理模拟橡胶表面的防滑颗粒效果。场景渲染采用浅灰色渐变背景，搭配柔和的顶光与侧光组合，清晰呈现冰钻的整体结构比例与部件细节，阴影采用软阴影参数设置，避免生硬阴影遮挡结构细节。结构设计上还原了手动冰钻的操作逻辑：使用时顶部握头用于向下施加按压力，侧方摇柄用于手动旋转带动钻杆转动，底部螺旋叶片随转动切削冰层，整体结构无多余冗余部件，完全匹配冰上垂钓时单人手动破冰打孔的使用需求，各部件的连接位置均设计了对应的装配限位结构，保证模型可直接用于后续的结构验证、3D打印样件制作或产品演示使用。
