可伸缩式接地线缆卷收装置结构设计

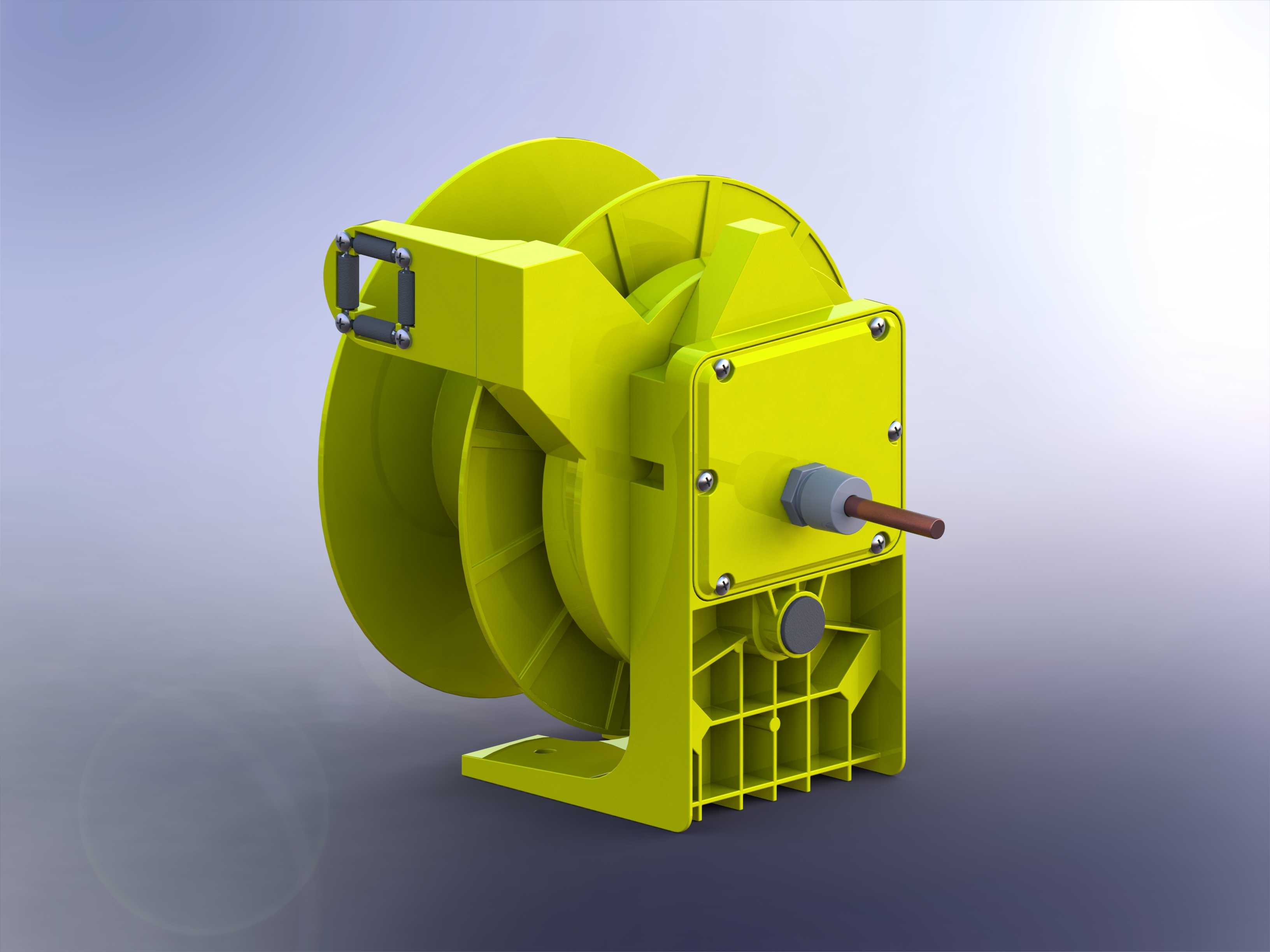

　　在电力检修、临时施工用电、车间设备接地防护等作业场景中，接地线缆的收纳与取用一直是现场运维的细节痛点——随意拖拽的线缆容易出现外皮磨损、线芯弯折疲劳，散放的线缆还会绊绊通行人员，带来额外的安全隐患，这类可伸缩接地卷筒就是针对这类场景开发的专用线缆收放构件。从结构设计逻辑来看，该卷筒采用内置卷簧的自动回卷结构，卷盘部分做了双侧挡边设计，挡边的弧度与厚度经过匹配计算，能够容纳规定长度的多股铜芯接地线缆，避免线缆在收卷过程中出现脱盘、卡滞的问题；卷簧仓与安装支架做了一体化的壳体设计，壳体边角全部做了圆弧过渡，既避免尖锐边角划伤线缆外皮，也能减少现场磕碰对内部卷簧结构的损伤。出线端设置了带耐磨衬套的导向口，线缆拉出时不会与壳体硬摩擦，

　　延长线缆外皮的使用寿命，同时导向口旁设置了自锁卡位结构，当线缆拉出到需要的长度时，稍微调整角度就能触发卡位，固定线缆伸出长度，不需要额外的固定件，收线时只需轻拉一下线缆就能解除卡位，卷簧自动带动卷盘回转将线缆整齐收回。安装部分采用带加强筋的L型壁挂支架，支架底部的安装孔位做了长圆孔设计，允许安装时存在一定的位置偏差，降低现场安装的对位难度；支架与卷盘主体的连接部位做了加厚的轴承安装位，内置滑动轴承支撑卷盘转轴，即使频繁拉出线缆、长期承受满盘线缆的重量，也不会出现转轴卡滞、晃动的问题。从安装边界来看，该卷筒的整体外轮廓适配常规的车间立柱、设备侧壁、检修电源箱旁的安装空间，突出墙面的距离控制在合理范围，不会占用过多的通行空间，

　　卷盘转动时的外圆轨迹与安装面之间预留了足够的安全间隙，不会出现转动时剐蹭墙面或安装基座的问题。在功能设计上，该卷筒充分考虑了接地作业的可靠性要求，内部线缆的连接端采用压接加焊接的双重固定方式，与卷盘转轴处的接地导通件做了可靠的电气连接，确保整个卷收过程中接地回路的电阻始终符合安全规范要求，不会因为卷盘转动出现接触不良、接地失效的问题。壳体外部的接线端采用带绝缘护套的接线柱，方便与现场接地排快速连接，接线柱的规格适配常规的接地端子尺寸，不需要额外加工转换接头。从结构细节来看，壳体的拼接面采用止口设计加紧固件连接，既能够阻挡现场的灰尘、水汽进入卷簧仓内部，也方便后期维护时拆开壳体更换卷簧或者检修内部构件；卷盘的轮辐部分做了镂空减重设计，

　　在保证结构强度的前提下降低整体重量，减少安装时的承重负担，同时镂空结构也能减少卷盘转动时的风阻，让收放线的过程更加顺畅。在实际选型应用中，这类卷筒需要根据现场需要的接地线缆长度、线径来匹配对应的卷盘容量，该结构的设计冗余能够覆盖常规检修作业的线缆长度需求，支架的承重强度也经过校核，即使满盘线缆长期悬挂安装，也不会出现支架变形、下垂的问题。不同于普通的民用卷线器，该结构的所有金属部件都做了防腐防锈处理，能够适应车间、户外检修现场的复杂环境，不会因为潮湿、粉尘出现锈蚀卡滞的问题；卷簧的材质选用高弹性弹簧钢，经过回火定型处理，长期反复拉伸收卷也不会出现弹力衰减、收线无力的问题。出线口的自锁结构采用阻尼式卡位，不会出现线缆拉出后自动回卷的问题，也不会因为卡位过紧导致收线时需要用力拉扯才能解锁，操作力度适配现场作业人员的单手操作习惯，不需要额外的工具就能完成线缆的拉出、固定、收回全流程。
