大容量便携储水冷却装置结构设计

　　在户外作业、临时工位冷却供水、小型活动饮品冷藏这类场景里，大容量的便携水冷储装设备一直是刚需品类，这款5加仑规格的水冷装置，就是针对这类移动供冷、储水需求做的结构设计。先从实际使用的场景说起，户外团建时需要批量存放冰饮，工地临时作业点需要持续供应冷却用水，小型展会的临时饮品台需要可移动的储冷容器，这类场景都要求容器本身具备足够的结构强度，同时移动便捷，取液方便，还要能减少冷量流失，维持内部液体的低温状态。

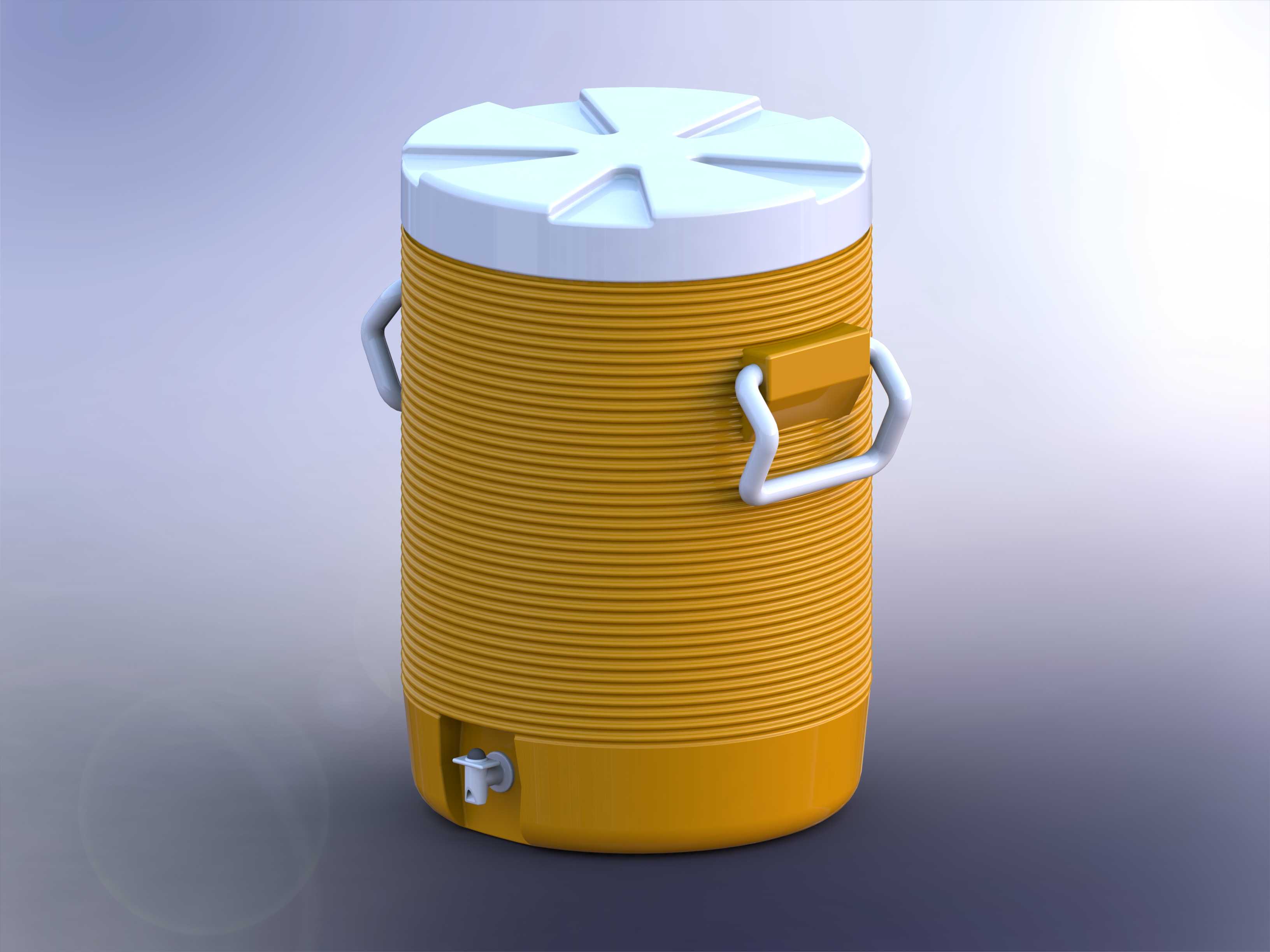

　　从功能特性上拆解，这款装置的核心功能是密封储装低温液体，通过桶身的隔热结构延缓冷量传导，配合顶部的密封盖减少冷量从开口处散失，侧面的把手结构满足双人抬运或者单人短距离挪移的需求，底部的出水阀结构不用开盖就能接取液体，既减少开盖带来的冷量流失，也避免开盖时杂物落入容器内部。桶身外壁做了环形的凹凸筋结构，这部分设计不是单纯的装饰，一方面环形筋可以提升桶身的径向结构强度，装满5加仑液体时桶身不会因为内部液体的静压出现鼓胀变形，另一方面凹凸的纹理也能增加搬运时的摩擦力，哪怕手上沾有水或者油污，扶着桶身挪移的时候也不容易打滑。

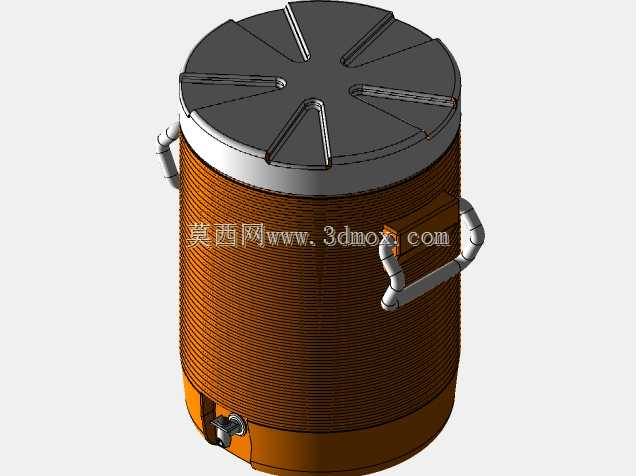

　　设计思路上，首先确定的是5加仑的容积边界，这个容量刚好适配多数商用桶装水的规格，也能满足10-20人规模的短时间冷却用水需求，不会因为容量太小频繁补液，也不会因为容量过大导致满装后重量超标，难以搬运。整体采用圆柱形的主体结构，圆柱形的壳体在同等壁厚下抗内压能力最好，也没有直角结构的应力集中点，长期使用不容易出现开裂变形。顶部的端盖采用多道卡扣式的密封结构，盖体上的放射状加强筋既提升了盖体本身的结构强度，拧紧或者开盖的时候也能增加手部的摩擦力，不用额外借助工具就能徒手完成密封操作。侧面的两个对称把手采用弯折的金属支架搭配塑料握持块的结构，金属支架嵌入桶身的安装座内，承重时的受力直接传递到桶身的加强筋区域，不会因为长期承重出现把手连接处开裂的问题，握持块的弧度贴合人手的握持曲线，抬运的时候不会硌手。底部的出水阀采用按压式的结构，平时依靠弹簧力保持密封，接水时按压阀芯就能出液，松开后自动复位密封，阀门口径设计适中，出液速度不会太快导致溅洒，也不会太慢影响接取效率，阀门的安装位置距离桶底有一定高度，桶底残留的少量沉淀不会从阀门流出，同时这个高度也刚好适配常规水杯的接取高度，接水的时候不用把杯子抬得太高。

　　从安装和摆放的边界尺寸来说，这款装置的整体直径控制在400毫米以内，高度在500毫米左右，常规的桌面、置物架都能平稳放置，底部做了加厚的平底结构，摆放时接触面积足够，哪怕地面有轻微的不平整，也能保持稳定不会倾倒。桶身的所有棱角位置都做了圆角过渡，搬运过程中不会磕碰划伤人员，也不会因为碰撞出现应力开裂。桶身和端盖、阀门、把手的连接位置都做了密封结构设计，装满液体倾斜搬运时不会出现渗漏，端盖的密封胶圈采用嵌入式安装，不会因为长期使用出现胶圈脱落移位的问题。另外在桶身侧面还设计了一个小型的内嵌式卡扣位，可以用来挂置接水的杯子或者清洁用的毛刷，不用额外在桶身外部粘贴挂钩，保持整体外观整洁的同时也提升了使用的便利性。

　　实际使用中，这类水冷装置不需要复杂的安装流程，摆放到平整的台面或者地面上，提前预冷或者装入加了冰块的饮用水、冷却液体，盖好端盖密封后就能使用，需要移动的时候两个人分别握住两侧的把手就能平稳抬运，短距离挪移也可以单人扶着桶身的筋位推动。相比普通的敞口储水桶，这款带密封结构和隔热设计的冷却装置，冷量留存时间能提升三倍以上，在30摄氏度的环境温度下，内部的冰饮可以保持4小时以上的低温状态，完全满足多数户外场景、临时工位的使用需求。结构设计上所有的零部件都采用易拆装的结构，后期清洁的时候可以把端盖、出水阀都拆下来清洗内部，不会有清洁死角，避免长期使用内部滋生细菌。
