车辆登乘用弹簧复位折叠脚踏结构

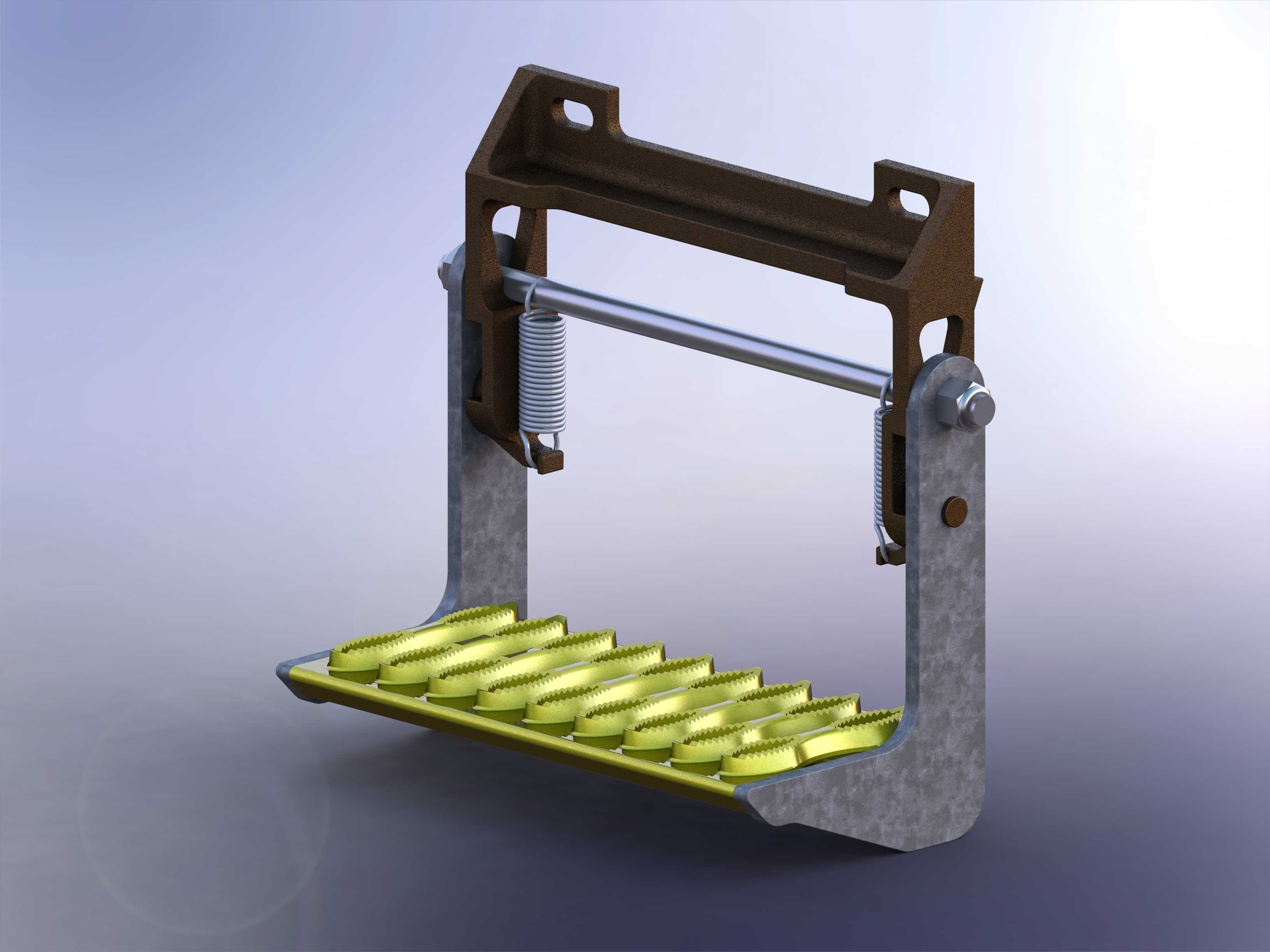

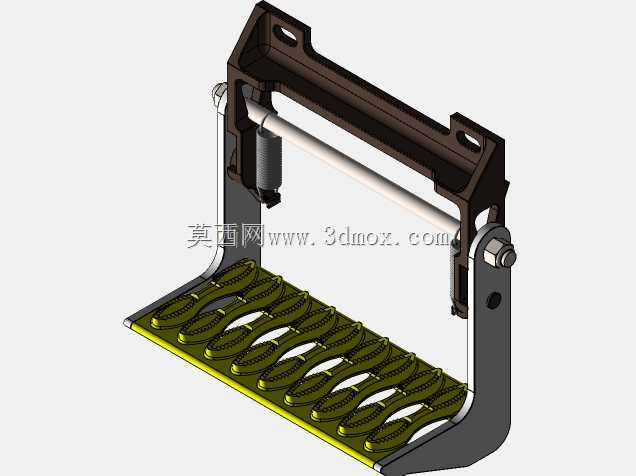

　　该折叠脚踏结构主要应用于工程车辆、特种作业装备、重型载货车辆的侧部登乘区域，解决固定踏板占用侧向空间、易在车辆通行时发生剐蹭碰撞的实际问题，在非使用状态下可自动向上翻转收折，贴合车身侧部安装面，大幅降低车辆窄路通行、贴边停靠时的部件剐蹭风险，使用时受人员踩踏力作用向下展开至水平承托状态，为驾乘人员上下车辆提供稳定的踩踏支撑。从功能实现逻辑来看，整套结构依靠两侧对称布置的扭转复位弹簧提供收折动力，弹簧一端卡接在固定安装支架的定位槽内，另一端与踏板摆臂的限位凸台贴合，当踏板不受踩踏外力时，弹簧的扭转力矩会带动摆臂绕上部的铰接转轴向上转动，直至踏板上沿抵靠到安装支架的下限位面，完成自动收折动作；当人员踩踏踏板防滑踏面时，

　　下压力克服弹簧扭转力矩，带动摆臂向下转动至摆臂侧面的限位块与安装支架的下止点贴合，此时踏板保持水平状态，可稳定承载人员重量。设计过程中，安装支架采用折弯成型的U型钢结构，上部预留两个长圆形安装孔，可适配不同车型侧围的安装孔位偏差，降低现场安装的对位难度，支架两侧的铰接孔内嵌装自润滑铜套，减少摆臂反复转动过程中的铰接磨损，提升整套机构的无故障使用寿命。踏板主体采用镂空格栅式结构，踏面冲压出连续的锯齿形防滑凸棱，即使在雨天、泥污附着的工况下，也能保证鞋底与踏面之间有足够的摩擦力，避免人员登乘时打滑跌落，镂空结构可及时排出踏面积水、泥块、碎石等杂物，避免杂物卡滞导致踏板无法正常收折。从安装边界来看，

　　整套结构收折状态下的侧向突出尺寸不超过60mm，展开状态下踏板面距离安装基准面的垂直距离为180mm，单块踏板的有效踩踏宽度为320mm，深度为120mm，可满足42码及以下工作鞋的完全踩踏接触，单组踏板的额定承载能力不低于150kg，可满足常规作业人员携带随身工具登乘的承重需求。铰接转轴采用带防松螺母的穿轴结构，转轴端部设置开口销防脱结构，避免车辆长期行驶振动导致转轴松脱，两侧弹簧的预紧力矩经过匹配调校，既不会因弹簧力矩过大导致踏板展开时需要施加过大的下压力，也不会因力矩过小导致车辆行驶过程中受振动影响踏板意外下落。在实际选型匹配过程中，可根据不同车型的登乘高度需求，选择单组踏板安装或多组踏板上下间隔布置，

　　相邻两组踏板的垂直间距控制在300-350mm区间，符合人体工程学的登乘步幅要求，安装时需保证支架安装面与车身侧围纵梁贴合，采用螺栓穿装后加防松垫圈紧固，避免长期受踩踏冲击导致安装点松动。整套结构没有复杂的锁止机构，依靠弹簧力矩与机械限位实现状态切换，结构可靠性高，在户外多尘、多雨、温差较大的作业环境下也能稳定工作，日常维护仅需定期在铰接点涂抹少量润滑脂，清理踏面缝隙内积存的杂物即可，无需复杂的保养操作。
