车载12V四寸圆形LED作业照明灯具

　　这款圆形LED照明灯具的设计初衷，是为各类移动作业车辆提供稳定可靠的近距离作业照明支持，适配12V车载直流供电体系，能够直接接驳车辆原有供电回路，无需额外增设变压模块，大幅降低现场改装的布线复杂度。从实际应用场景来看，这类灯具常被装配在工程作业车辆、农用机械、越野改装车辆、户外作业特种车辆的前部保险杠、车顶行李架、侧方作业臂位置，覆盖夜间野外作业、道路应急抢修、非铺装路面越野探路、户外设备检修等多种需要局部强光照明的工况，相比传统卤素车载工作灯，其发光效率更高，同等功耗下照明覆盖范围更大，长时间工作的发热量更低，能够适应车辆行驶过程中的持续振动、户外温差变化、泥水飞溅等复杂使用环境。

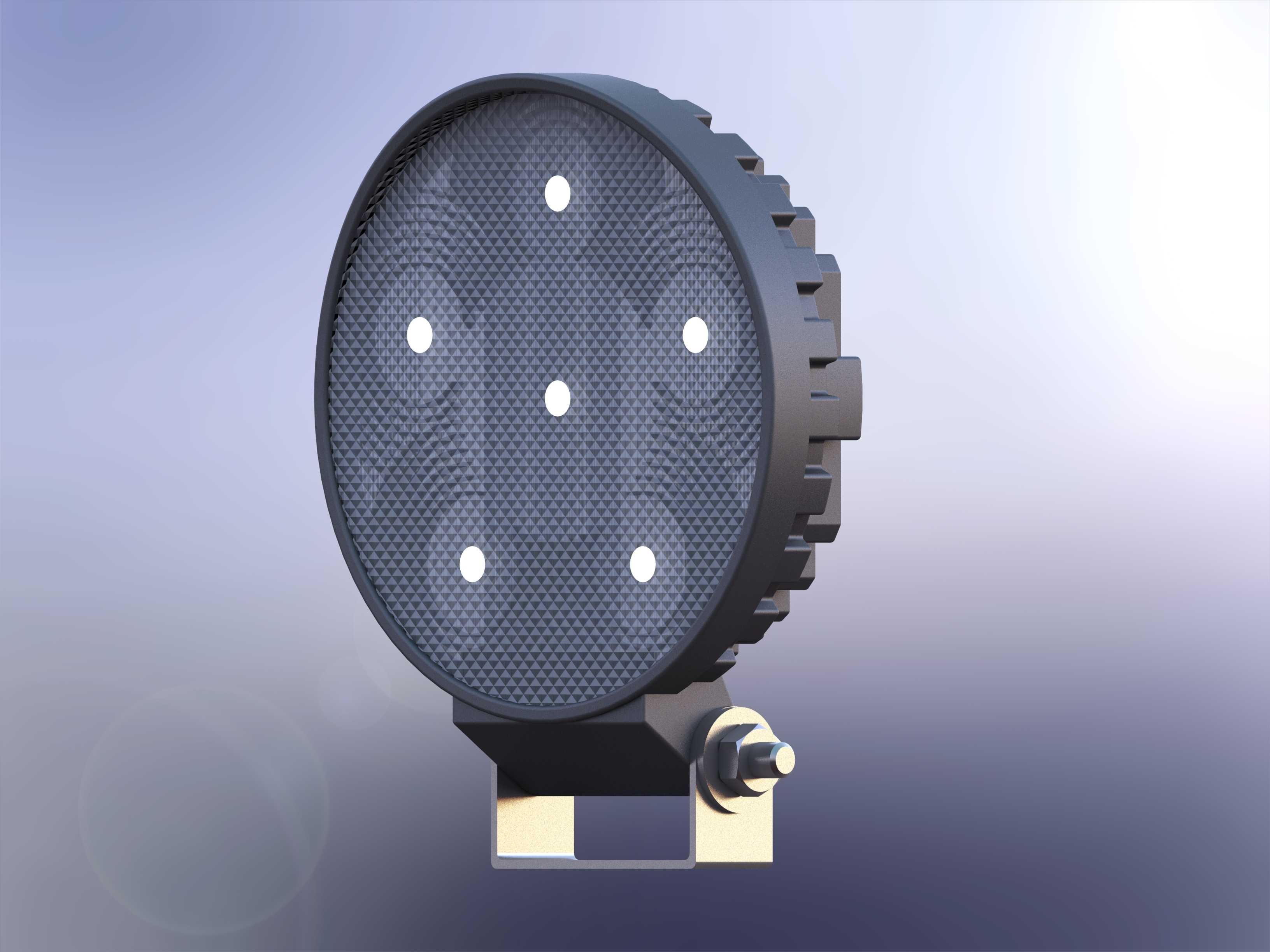

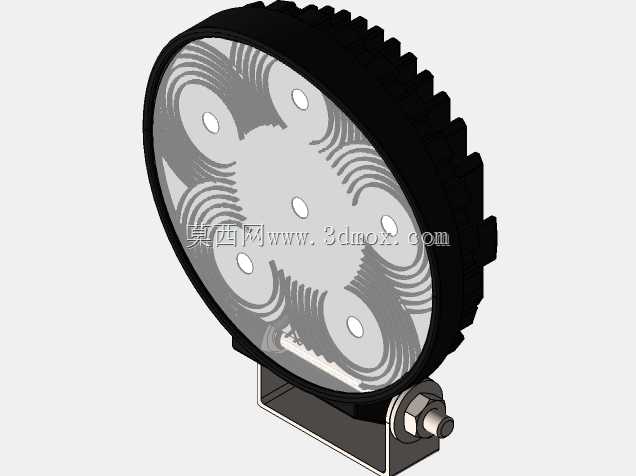

　　从结构设计层面来看，灯具整体采用正圆形外轮廓，灯体外壳边缘做了等距分布的齿状散热结构，这部分结构并非装饰性设计，而是在不增加灯具整体外径尺寸的前提下，最大化外壳与空气的接触面积，利用车辆行驶过程中的自然气流带走LED灯珠工作产生的热量，避免灯腔内部温度累积导致光衰过快、灯珠寿命缩短的问题。灯面采用带细密纹理的透光面罩，这种纹理设计可以对LED灯珠发出的直射光线做漫反射处理，避免光线过于集中形成局部眩光，减少作业人员直视灯具时的视觉疲劳，同时让照明区域的光线分布更均匀，不会出现中心区域过亮、边缘区域照度骤降的问题。灯腔内部共布置六颗大功率LED灯珠，采用环形对称排布方式，中心位置单独设置一颗灯珠补足中心区域照度，整体配光兼顾远距离照射与近场大范围覆盖的需求，不需要额外加装透镜调整光路，简化了灯体内部的装配层级。

　　灯具的安装结构采用可调角度的铰接式支架，支架底部为平直安装面，预留标准螺栓安装孔位，能够适配不同厚度的安装基座，铰接位置采用带防松结构的锁紧螺栓，用户可以根据实际照明需求在0到180度范围内自由调整灯具的照射角度，调整到位后锁紧螺栓即可依靠螺纹预紧力保持角度稳定，即使车辆行驶在颠簸路面也不会出现照射角度偏移的问题。灯体与支架的连接位置做了密封处理，配合灯面与外壳之间的密封胶圈，整体防护等级能够满足户外露天使用的防水防尘要求，高压水枪冲洗、雨天露天作业、扬尘环境下使用都不会出现灯腔进水进尘导致的电路故障。

　　从安装边界尺寸来看，灯具整体外径控制在四英寸规格，也就是约102毫米的直径范围，灯体厚度控制在65毫米以内，安装支架展开后的总高度不超过130毫米，整体外形紧凑，不会因为装配灯具过多占用车辆的外部安装空间，也不会过度突出车体影响车辆的整体通过性。供电接线端采用标准车载接插件，接线时只需要区分正负极即可完成接驳，错接反接也不会直接烧毁灯珠电路，自带的防反接保护电路能够规避施工过程中接线失误带来的元件损坏问题。

　　在实际选型匹配过程中，这类灯具不需要额外搭配控制模块，可直接接入车辆原有的灯光控制回路，也可以根据使用需求单独增设控制开关，实现独立控制。灯体外壳采用压铸铝合金材质，表面做哑光喷塑处理，既能够提升外壳的耐腐蚀性能，避免长期户外使用出现外壳锈蚀的问题，哑光表面也不会在日间产生多余的反光干扰驾驶员视线。灯具的整体重量控制在400克以内，安装时不需要对安装基座做额外的加强处理，普通的金属保险杠、塑料装饰杠、金属支架都可以直接承载，不会因为灯具自重过大导致安装位置长期受力出现变形开裂的问题。

　　从设计建模的角度来看，这款灯具的建模过程需要重点关注几个配合公差：一是灯面面罩与外壳的配合公差，需要预留密封胶圈的压缩量，既要保证装配后面罩不会出现松动异响，也要保证胶圈压缩量在合理范围，避免长期压缩老化失去密封性能；二是铰接支架的转动配合公差，既要保证调整角度时转动顺畅无卡滞，也要保证锁紧后没有多余的旷量，避免车辆振动时灯具出现抖动；三是内部LED灯珠基板与外壳的贴合公差，需要保证基板与外壳散热面完全贴合，中间涂抹导热介质降低热阻，保证热量能够顺利传导到外壳散热齿上散发出去。整个灯体的所有棱角位置都做了圆角过渡处理，没有尖锐的凸起结构，既能够避免安装维护过程中划伤操作人员，也能够降低车辆行驶过程中的风阻，减少高速行驶时的风噪问题。
