米勒山猫250便携内燃弧焊机结构设计

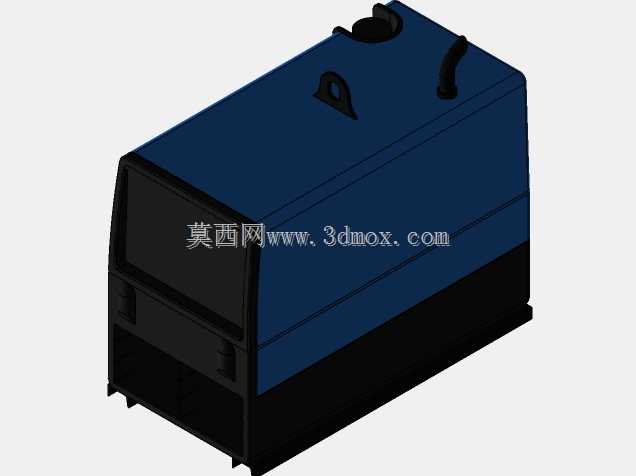

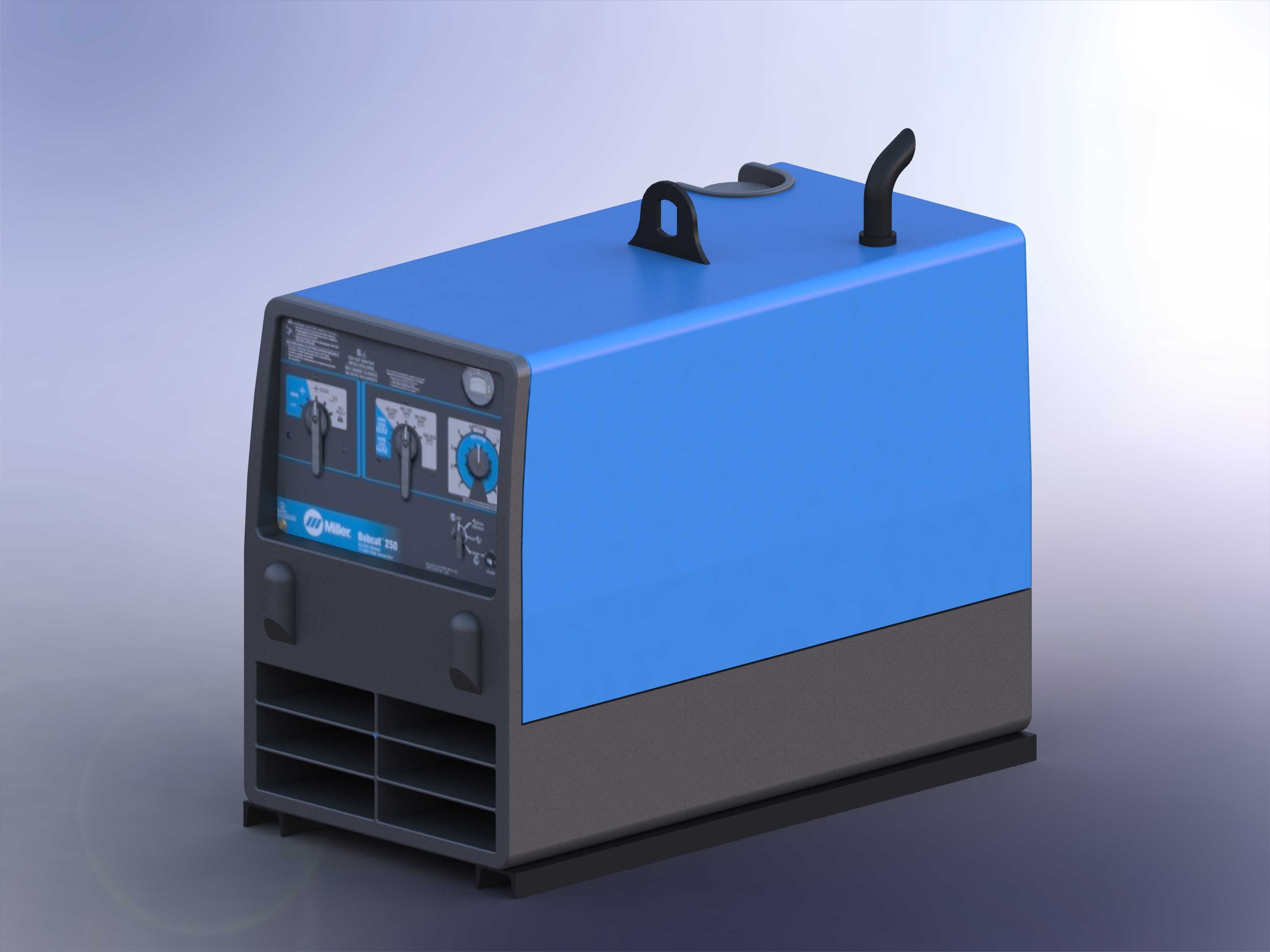

　　这款便携内燃驱动弧焊机的三维结构设计，首先围绕野外无外接电源场景的作业需求展开，在油气管道野外铺设、工地应急抢修、户外钢结构安装、偏远区域设备维护这类场景里，作业点往往没有稳定的工业供电接入，常规需要外接电网的焊机完全无法开展工作，这类自带动力源的焊接设备就成了现场作业的核心配置。从结构布局来看，整机采用上下分层的模块化设计思路，下部为动力与散热单元，集成了内燃动力输出、冷却风道、排风栅格结构，底部设置整圈承托底架，既可以在放置时隔绝地面潮气、碎石对机体的磕碰，也预留了绑带固定点位，方便在工程车辆货厢内运输固定，避免转运过程中出现滑移磕碰。上部为焊接控制与输出单元，所有调节旋钮、输出接口、参数标识都集中布置在正面操作区，

　　操作人员站在设备正前方即可完成电流调节、模式切换、接线操作，不需要绕机调整，适配野外单人作业的操作习惯。顶部的结构设计充分考虑了现场转运的实际需求，设置了两处不同形式的提握结构，中部的内嵌式提手适合短距离单人提移，靠近后侧的立式弯把提手适合双人配合抬运，同时顶部的曲面造型做了内凹排水设计，雨天户外放置时不会在顶面形成积水，避免积水渗入机体内部造成电路故障。外形尺寸的控制上，整机控制在单人可短距离搬运的边界范围内，宽度不超过成年人肩宽，长度适配常规皮卡货厢的横向放置尺寸，不需要额外改造运输载体即可完成转场，整机重心经过配平设计，提运时不会出现一端偏重的情况，降低现场搬运的体力消耗。散热结构的设计上，正面下部设置多组平行横向排风栅格，

　　栅格的叶片采用向下倾斜的角度，既可以保证冷却风的流通截面积满足动力单元长时间满负荷工作的散热需求，又能避免户外作业时雨水、扬尘直接顺着栅格冲入机体内部，栅格的可拆卸结构也方便日常维护时清理积附的灰尘、焊渣碎屑。操作面板的布局遵循焊接作业的操作逻辑，电流调节、电压调节旋钮按照操作频率从左到右排布，高频引弧模块、输出端子的防护等级做了针对性提升，适配野外多尘、潮湿的作业环境，面板上的标识区域做了内凹设计，避免长期使用过程中标识被磨损导致参数辨识困难。外壳的拼接结构采用折边咬合加紧固件固定的形式，外壳板材做了圆角过渡处理，没有尖锐的外凸棱角，避免现场作业时剐蹭操作人员的工作服或者皮肤，蓝灰分色的外壳区域也做了功能区分，

　　蓝色区域为焊接电源的高压防护区，灰色区域为动力单元的维护区，现场维护时可以快速识别需要拆卸的区域，不需要反复对照维护手册查找维护点位。从安装边界来看，整机放置时只需要平整的硬质地面即可，不需要额外做地脚固定，底部的橡胶减震垫可以抵消动力单元工作时产生的振动，避免设备在作业过程中出现自行移位，外接焊把、地线的接口都设置在面板下部，接线后线缆自然下垂，不会出现线缆弯折半径过小导致的线芯断裂问题，适配不同长度焊把线的接驳需求。这类设备的结构设计核心是平衡便携性与作业稳定性，既不能为了缩小体积压缩散热空间导致长时间工作过热，也不能为了提升功率盲目加大体积重量导致转场困难，这款机型的结构在两者之间找到了比较合理的平衡点，三维建模过程中对各个部件的装配间隙、运动干涉都做了完整校验，提手的承重强度、底架的抗冲击性能都按照野外作业的严苛工况做了结构加强，能够满足复杂户外场景下的长期使用需求。
