车用制动控制装置结构设计方案

　　在车辆底盘制动系统的配套设计环节中，制动控制器作为整套制动回路的核心信号处理与指令输出单元，直接决定了制动动作的响应精度与执行可靠性，不管是乘用车辆的常规行车制动、驻车制动，还是商用车辆的辅助制动、缓速控制场景，都需要这类控制装置完成踏板信号采集、制动力度计算、执行机构指令输出的全流程动作。从实际装车的工况来看，这类控制器通常布置在驾驶舱仪表台下方的预留安装位，或是发动机舱靠近制动总泵的干燥区域，需要规避高温热源、液体飞溅以及强振动源，因此在结构设计阶段就需要充分考虑安装边界的适配性。

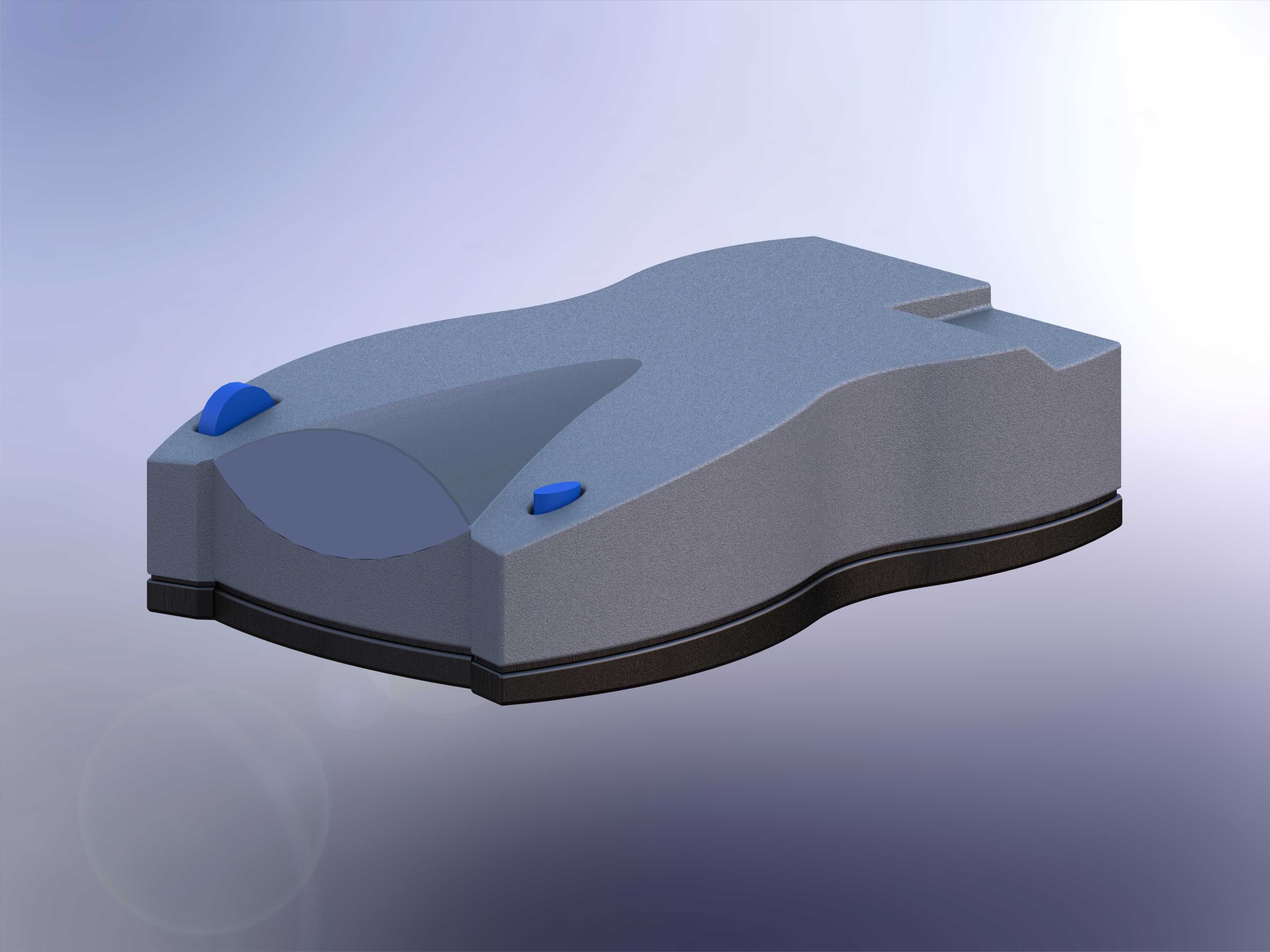

　　这款制动控制器的外壳采用流线型的一体化塑壳结构，整体轮廓做了大圆角过渡处理，没有尖锐的凸起结构，一方面是为了适配安装空间内的周边部件避让需求，避免装车时与周边线束、支架发生干涉，另一方面也能提升外壳的结构强度，在车辆行驶产生持续振动的工况下，减少应力集中带来的壳体开裂风险。壳体上设置的两个蓝色操作按键，分别对应手动驻车触发与制动灵敏度校准功能，按键的凸起高度控制在3mm以内，既保证了按压操作的触感反馈，也不会因为凸起过高在安装、检修过程中被误触。壳体底部设置了一圈黑色的密封胶条安装槽，装配时配合橡胶密封垫可以实现IP54级的防护能力，足以应对驾驶舱或发动机舱内的灰尘、少量溅水的使用环境，避免内部电路板因为进灰、受潮出现信号故障。

　　从内部结构的设计逻辑来看，外壳的内部预留了电路板安装柱、线束接插件固定位以及散热间隙，电路板与壳体内壁之间保留了2mm的安全距离，既可以避免电路板与壳体硬接触导致的元件磨损，也能形成空气对流的间隙，带走电路板工作时产生的少量热量。接插件的安装位设置在壳体的侧端，采用卡扣式的固定结构，装车时可以直接与整车线束对插，不需要额外的固定螺丝，能有效提升总装环节的装配效率。安装孔位采用内嵌式的铜嵌件设计，相比直接在塑料壳体上攻丝的结构，铜嵌件可以承受更大的锁紧力，反复拆装也不会出现滑牙的问题，适配车辆后期检修、部件更换的需求。

　　在实际功能实现层面，这款控制器可以实时采集制动踏板的行程信号、车辆轮速信号以及整车载荷信号，通过内部预设的控制算法计算出当前工况下需要的制动力度，再输出对应的电信号给制动执行机构，相比传统的纯机械制动控制结构，电控式的制动控制器响应速度可以提升30%以上，还能配合ABS、ESP等车身稳定系统实现协同工作，在湿滑路面、紧急制动的工况下避免车轮抱死，提升车辆行驶的安全性。设计过程中还充分考虑了不同车型的安装适配性，壳体的整体厚度控制在45mm以内，长度与宽度的尺寸也适配多数车型的标准安装位，不需要针对特定车型重新开发安装支架，能有效降低配套采购的成本。

　　从结构可靠性的验证角度来看，这款控制器的外壳采用增强型PA66材质注塑成型，具备良好的耐高低温性能，可以在-40℃到85℃的环境温度范围内正常工作，覆盖了国内绝大多数地区的用车环境温度需求。壳体的拼接处采用超声波焊接工艺，相比胶水粘接的结构，焊接后的壳体接缝强度更高，长期使用也不会出现开胶、缝隙变大的问题，能更好地保护内部的电子元件。按键部分采用硅胶材质与壳体一体成型，按键的行程经过反复调校，按压力度控制在5N左右，既不会因为力度太轻导致误触发，也不会因为力度过大影响操作手感，长期按压的使用寿命可以达到十万次以上，完全满足车辆全生命周期的使用需求。
