双罐式燃油驱动空气压缩机组结构设计

　　在户外无外接市电的作业场景里，比如道路应急抢修、野外管线施工、偏远区域的设备维护作业，这类自带燃油动力单元的空气压缩机组，是气动工具最核心的气源供给载体，不需要依赖现场配电条件，拉到作业点加注燃油即可启动供气，适配的场景覆盖了气动扳手拆装、气动喷漆作业、轮胎充气、小型气动元件驱动等多类工况，相比电动空压机，它的部署灵活性更强，不存在线缆拖拽长度限制、现场配电容量不足的约束。

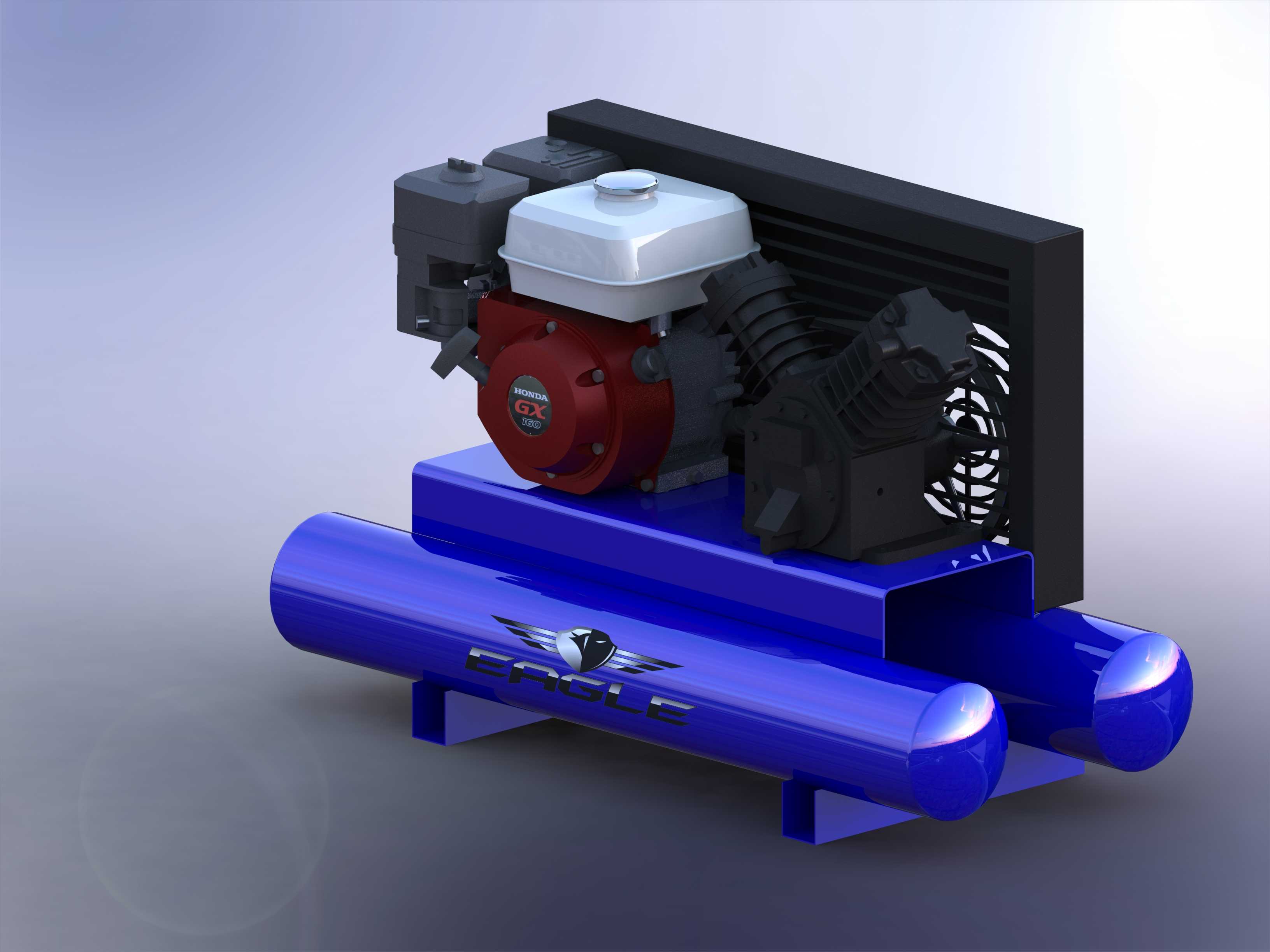

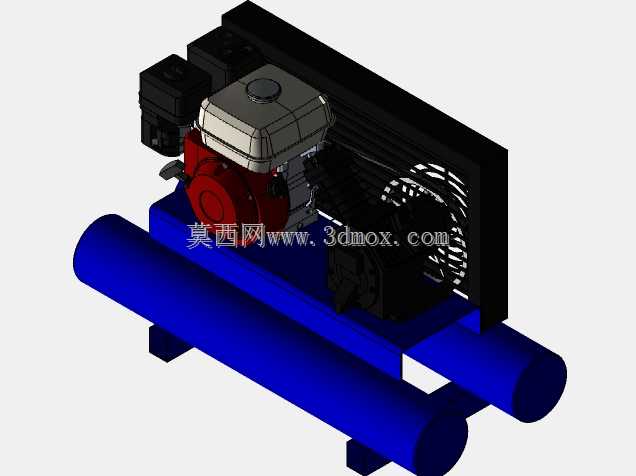

　　从结构布局来看，这款机组采用卧式双储气罐平行排布的设计，两个圆柱形储气罐作为整个设备的承载基座，动力单元、压缩泵头、散热组件全部集成固定在储气罐上方的安装支架上，这种布局一方面压低了整机的重心，在野外不平整地面放置时的稳定性更好，运输过程中也不容易出现侧翻风险；另一方面双罐的总储气容积更大，能够缓冲压缩泵头的脉动供气特性，让输出的压缩空气压力更平稳，减少气动工具工作时的压力波动，同时更大的储气容积也能降低泵头的频繁启停频次，延长动力单元与压缩组件的使用寿命。

　　动力端采用单缸四冲程燃油发动机作为动力源，动力输出端通过皮带传动结构连接往复式压缩泵头，传动结构外侧设置了防护网罩，避免作业过程中异物卷入传动皮带，也能防止操作人员误触运转部件引发安全风险。压缩泵头采用两级往复压缩结构，进气端设置了空气过滤组件，过滤吸入空气中的粉尘杂质，避免杂质进入气缸磨损活塞与缸壁，压缩后的高温空气通过管路输送到储气罐内，泵头侧方集成了轴流散热风扇，配合散热翅片结构带走压缩过程产生的热量，降低排气温度，减少储气罐内的冷凝水析出量。

　　整机的安装边界设计充分考虑了移动作业的需求，储气罐底部设置了四个支撑脚，支撑脚的安装孔位可以适配通用的小型拖车架安装，也可以直接放置在平整地面使用，支撑脚与罐体之间设置了减震垫，吸收动力单元运转时产生的震动，降低整机运行的震动传递与噪音。设备的操控部件全部集中布置在靠近操作侧的位置，包括发动机的启动拉盘、油门调节结构、储气罐的压力显示表、安全阀、排水阀、供气快速接头，操作人员站在设备侧方即可完成启动、压力调节、供气接驳、罐内排水的全部操作，不需要绕机操作，在狭窄的作业空间里也能方便操控。

　　从设计思路上，这款机组优先平衡了便携性与供气能力的关系，没有采用过大的罐体尺寸来追求极致储气容量，而是通过双罐平行排布的方式，在控制整机长度与宽度的前提下提升储气容积，整机的宽度控制在常规小型货运车辆的货箱宽度范围内，运输时不需要额外拆卸部件，直接装车即可转运。燃油箱布置在发动机上方，采用重力供油结构，省去了额外的燃油泵部件，降低了结构复杂度与故障概率，油箱的容积匹配满负载下连续2小时以上的作业时长，满足常规户外作业的连续供气需求，不需要频繁中途加注燃油。

　　在气路设计上，压缩泵头的排气口首先连接到单向阀，再接入储气罐，避免停机后储气罐内的压缩空气倒流回泵头，导致泵头反转损坏密封部件；储气罐上设置的安全阀在罐内压力超过额定阈值时会自动泄压，避免超压引发安全风险；罐体底部的排水阀可以定期排出罐内积存的冷凝水，避免冷凝水锈蚀罐体内壁，或是随压缩空气进入气动工具，损坏工具的密封结构。供气出口设置了独立的调压阀，可以根据不同气动工具的工作压力需求调节输出气压，适配不同压力等级的气动设备使用，不需要额外外接调压组件。

　　散热系统的设计没有采用复杂的水冷结构，而是通过发动机自带的散热风扇与泵头侧的轴流风扇共同形成贯穿动力舱的散热风道，空气从设备侧方的防护网进入，带走发动机缸体、压缩泵头、排气管路的热量后从另一侧排出，这种风冷结构结构简单，维护方便，在野外作业时不需要额外加注冷却液，也不存在冷却液泄漏、冻堵的问题，适配不同地域的环境温度使用，哪怕是冬季低温环境下，也不会因为冷却液问题导致设备无法启动。

　　整个设备的结构件全部采用螺栓装配连接，没有采用大量焊接固定的集成结构，日常维护时可以快速拆卸护罩，更换传动皮带、清理空气滤芯、更换密封件，不需要进行复杂的焊接拆解作业，在野外作业现场没有专业维修设备的条件下，也能完成常规的保养与易损件更换工作。
