叉车货叉承载作业部件结构设计

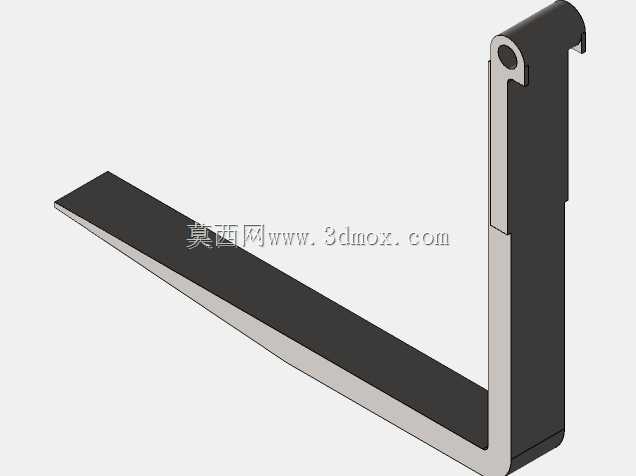

　　作为仓储物流、厂区物料转运场景里的核心受力构件，货叉的结构合理性直接决定叉车作业的承载可靠性与操作安全性，这套结构设计完全围绕叉取、托举、转运托盘类载荷的实际工况展开。日常作业中，货叉需要直接插入托盘预留的叉取间隙，承接整托货物的全部竖向载荷，同时要承受叉车起步、制动、门架起升过程中产生的纵向冲击与侧向偏载，这就要求结构设计阶段必须把受力传递路径做的足够顺畅，避免局部应力集中引发的永久变形甚至断裂风险。从结构形态来看，该货叉采用经典的L型整体式构型，水平段为直接承载的叉臂部分，设计时充分考虑了标准托盘的叉孔高度与深度参数，水平段的厚度取值匹配对应吨位叉车的额定承载要求，上表面做平整处理保证与托盘底面的充分接触，减少局部压应力集中，

　　前端做收窄过渡的导向结构，方便作业时快速对准托盘叉孔，降低对位操作的难度，哪怕是视线存在遮挡的高位作业场景，也能凭借导向段的顺滑轮廓顺利插入，不会剐蹭托盘底部的木质或金属结构。垂直段为与叉车门架挂接的安装部分，上部设置的挂接孔与定位槽完全匹配标准叉车门架的挂装结构，安装时不需要额外加工适配连接件，直接挂入门架的货叉架即可完成定位，挂接位置的接触面做了贴合度处理，保证作业过程中货叉不会出现非正常晃动，同时预留的调整间隙允许操作人员根据不同规格托盘的尺寸，左右调整两个货叉的间距，适配不同宽度的载荷托举需求。垂直段与水平段的过渡圆角是整个结构的应力集中高发区域，设计时对该区域做了圆弧过渡优化，没有采用直角拼接的结构，

　　避免交变载荷作用下圆角位置出现疲劳裂纹，同时该区域的截面厚度做了渐变加强处理，从水平段的等截面逐步过渡到垂直段的安装截面，保证载荷从水平承载段顺畅传递到垂直挂接段，再通过挂接结构分散到整个门架承载系统中。考虑到实际作业中货叉经常会与地面、托盘、货物发生剐蹭碰撞，结构的棱边位置都做了小倒角处理，既减少剐蹭带来的应力损伤，也能避免尖锐棱边划伤作业人员或者货物包装。在安装边界上，该货叉的挂接结构尺寸完全适配对应吨位系列的叉车门架安装尺寸，垂直段的高度与挂点位置匹配门架的起升行程范围，不会出现货叉升到最高位置时与门架上横梁发生干涉的问题，水平段的长度覆盖常规标准托盘的深度尺寸，叉取作业时能保证托盘完全落在货叉的有效承载区间内，

　　不会因为承载长度不足导致货物重心偏移引发倾翻风险。针对偏载工况，结构设计时对水平段的抗扭截面模量做了校核，当载荷集中在单侧货叉上时，截面的弯曲应力与剪切应力都在材料许用应力范围内，不会出现单侧过载弯折的情况。另外货叉的下表面与侧面的形位公差也做了相应控制，保证两个货叉同时安装后处于同一水平面上，不会出现一高一低的情况导致托盘倾斜，作业过程中两个货叉的受力尽可能均匀，减少单侧挂接结构的额外载荷。从实际使用场景出发，这类货叉不仅适用于常规的平托盘货物转运，在配合专用属具的情况下也能完成箱装货物、卷材等特殊载荷的叉取作业，结构本身的通用性较强，不需要做大幅修改就能适配多数同吨位的平衡重式叉车、前移式叉车使用，日常维护也比较便捷，挂装结构的间隙调整简单，磨损后可以快速更换，不需要对门架结构做改动。
