带浮筒结构的小型固定翼水上飞机设计

　　这款带浮筒结构的小型固定翼水上飞行器，主要面向近岸水域巡检、短途低空通勤、水域生态监测以及水上运动配套的低空作业场景，区别于常规陆基起降的固定翼机型，它不需要依赖硬化跑道，只要有满足长度要求的平静开阔水面，就能完成起降操作，适配内陆湖泊、平缓河道、沿海遮蔽港湾等多种无机场配套的作业区域，能解决常规陆基飞机无法抵达的水域作业点位的低空通行问题。

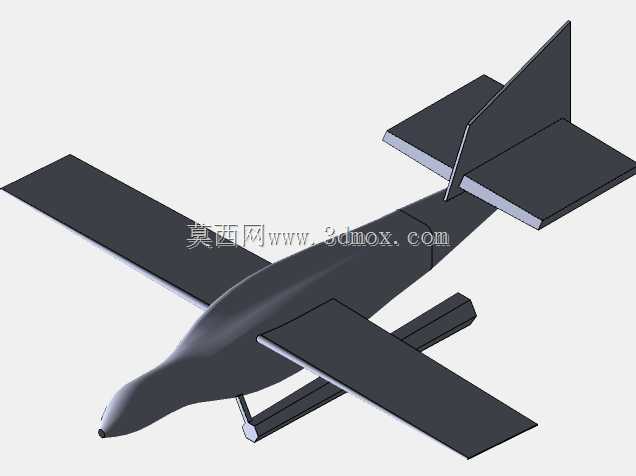

　　从功能特性来看，整机采用上单翼布局，机翼布置在机身顶部位置，一方面可以在水面起降时避免机翼下表面被飞溅的水花直接冲击，减少高航速下水流对翼面结构的侵蚀，另一方面上单翼的布局能让整机重心处于机翼下方，提升水面漂浮状态的横向稳定性，避免侧翻风险。机身采用流线型纺锤体设计，机头位置做了收尖处理，能降低飞行过程中的空气阻力，机身下部和两个平行布置的浮筒做刚性连接，浮筒采用长条形流线剖面设计，长度覆盖机身重心前后的合理区间，浮筒的吃水深度经过匹配计算，在整机满油状态下，浮筒的浮力储备能满足三级浪况下的漂浮稳定性要求，浮筒和机身之间的连接支架采用斜撑加固结构，既可以传递起降过程中的水面冲击载荷，又能减少支架本身的空气阻力。尾翼采用常规的垂直尾翼加水平尾翼布局，垂直尾翼布置在机身尾部末端，水平尾翼对称布置在垂尾根部两侧，舵面的偏转角度范围经过匹配，能满足水面低速滑行阶段的方向控制需求，避免水面滑行时出现方向跑偏、翼尖触水的风险。

　　在设计思路上，整机的结构拆分遵循模块化原则，机翼、浮筒、尾翼、机身主体都可以单独拆分，方便后续做结构迭代或者零部件替换，机翼采用等弦长的矩形翼设计，加工难度低，结构受力均匀，不需要做复杂的翼型变截面处理，适合小批量的试制场景。浮筒内部做了分舱设计，单个浮筒被分隔成三个独立的水密舱段，即便单个舱段出现破损进水，剩余舱段的浮力依然能支撑整机漂浮在水面，不会出现快速沉没的风险。机身内部的设备安装区域预留了标准的载荷安装位，可以根据不同的作业需求搭载摄像监测设备、小型物资运输舱或者低空测绘装置，不需要对机身主体结构做大规模改动。

　　从安装边界和尺寸匹配来看，整机的翼展和机身长度的比例控制在1.2:1左右，机翼的安装角经过校准，在起飞滑行阶段，当速度达到临界起飞速度时，机翼产生的升力能自然将整机抬离水面，不需要过大的抬头角度，避免尾部触水。浮筒的安装位置向机身两侧外伸的距离，经过横向稳定性计算，在水面做小半径转向时，外侧浮筒的浮力能抵消侧倾力矩，不会出现侧翻。整机的地面停放状态下，浮筒底部作为支撑面，不需要额外的起落架支撑结构，减少了整机的结构重量，两个浮筒之间的间距足够宽，在陆地拖运时，可以直接通过专用托架固定浮筒完成转运，适配常规的小型平板拖车的运输宽度要求，不需要做超限运输的报备。

　　在实际作业的适配性上，这款机型的低空低速飞行特性稳定，最低平飞速度较低，可以在距离水面十米左右的高度做稳定巡航，适合水域巡查、蓝藻监测、水上搜救排查这类需要低速低空作业的场景，水面起降的滑跑距离较短，在平静水面状态下，仅需要百余米的直线水面距离就能完成起飞，降落时的滑跑距离更短，对作业水域的长度要求不高，能适配很多小型水库、景区湖面这类面积有限的水域场景。机身的结构强度设计，考虑了水面起降的冲击载荷，机身和浮筒连接的位置做了局部加强，能承受降落时2倍重力加速度的水面冲击载荷，结构的疲劳寿命满足日常高频次作业的使用需求。
