汽车用带安装耳弧形壳体结构件

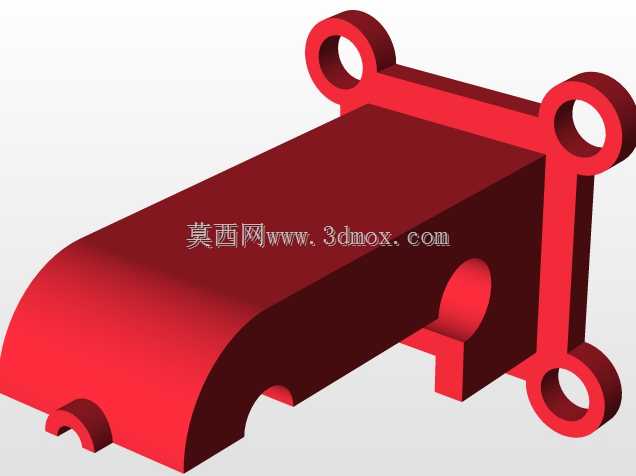

　　在汽车底盘附属构件、车身附件安装位的结构设计中，这类带多组环形安装耳的弧形壳体零件，是承担局部防护、部件承载与安装定位功能的典型结构件。日常做这类零件建模时，最先要明确的是安装边界的约束条件：四个环形安装耳的孔位中心距必须严格匹配整车安装点的坐标公差，孔的内径要适配对应规格的连接螺栓，耳片的厚度需要根据螺栓预紧力、行车过程中的振动载荷做强度校核，避免长期交变载荷下出现耳片根部断裂的问题。

　　主体的弧形曲面设计，并非单纯为了造型规整，更多是为了避让周边的管线、相邻构件的运动包络，比如在发动机舱周边的安装位，弧形结构可以避开转向拉杆的运动轨迹，或是线束的走线路径，减少装配时的干涉风险。壳体的内腔做了局部的凸台与凹槽结构，这些结构一方面是为了提升壳体自身的结构刚度，在不增加整体壁厚的前提下，通过局部的结构补强降低薄壁件的形变概率，另一方面也可以为内部容纳的小型电子元件、缓冲衬垫提供定位支撑，避免车辆行驶过程中内部部件出现窜动异响。

　　建模过程中，安装耳与主体壳体的衔接位置是处理重点，这里不能做简单的直角拼接，必须做足够半径的圆角过渡，一方面是减少注塑或是压铸过程中的应力集中，避免成型时出现缩孔、裂纹缺陷，另一方面也能提升结构的抗疲劳性能，应对车辆行驶过程中持续的振动冲击。壳体底部的小型卡扣结构，是为了实现与相邻覆盖件的快速卡接，减少装配时的螺栓用量，提升总装环节的作业效率，卡扣的倒扣角度、卡接量需要根据常用塑料件或是冲压件的装配公差做匹配，保证卡接后既不会轻易松脱，也不会因为过盈量过大导致装配困难。

　　从安装适配的角度看，这类零件的安装平面度要求控制在0.2mm以内，四个安装耳的孔位同轴度、位置度公差需要满足IT9级精度要求，才能保证在整车装配时能够顺利对位，不会出现螺栓强行穿入导致的装配应力。壳体的壁厚设计保持均匀，整体壁厚差控制在30%以内，避免成型过程中出现壁厚不均导致的翘曲变形，局部的凸台位置厚度不超过主壁厚的1.5倍，防止出现缩痕影响外观与装配精度。

　　在实际应用场景中，这类结构件既可以作为车身线束的防护壳体，也可以作为小型传感器的安装基座，或是底盘管路的固定支架，不同应用场景下只需要调整安装耳的孔位尺寸、壳体的内腔容积，就可以快速适配不同的安装需求。建模时需要提前预留好装配公差，比如安装耳的孔位要比螺栓公称直径大0.5-1mm，补偿装配过程中的累计误差，壳体与周边相邻构件的间隙预留不小于3mm，避免车辆运行过程中因为构件形变产生摩擦异响。

　　结构设计上，这类零件不需要做过于复杂的曲面造型，所有的结构特征都服务于功能需求：环形安装耳承担连接固定功能，弧形主体承担避让与防护功能，底部卡扣承担快速装配功能，局部凸台承担刚度补强与内部定位功能，没有多余的装饰性结构，完全围绕实际使用场景的需求做设计。做这类零件的三维建模时，需要先确定安装点的坐标位置，再根据周边的包络空间绘制主体的轮廓曲面，之后逐步添加安装耳、卡扣、内部凸台等细节特征，最后做圆角过渡与拔模处理，保证模型既满足结构强度要求，也符合后续加工成型的工艺要求。
