乘用车钢制轮辋结构三维设计

　　日常做整车底盘行走系统匹配时，轮辋是很容易被忽略但直接影响行驶安全与装配适配性的核心部件，这次完成的这款轮辋结构，主要面向常规家用乘用车的钢制轮辋选型与改装适配场景，区别于常见的铝合金铸造轮辋，钢制滚压成型的轮辋在载重冗余、抗冲击韧性、维修成本上有明显优势，多用于入门级乘用车、营运类乘用车以及非铺装路面行驶的车辆配置上。从实际装车用途来看，轮辋最核心的作用是为轮胎提供可靠的刚性支撑边界，同时通过自身的安装止口与轮毂轴承单元、制动盘完成同轴定位，传递驱动轴输出的扭矩到轮胎接触面，还要承受行驶过程中来自路面的垂直冲击、转向时的侧向载荷以及制动时的扭转剪切力，整个结构的刚度匹配如果出现偏差，很容易出现高速行驶抖动、轮胎密封失效漏气、

　　轮辋变形失圆等问题。做结构设计的时候，首先要明确的是安装边界的硬约束，轮辋的中心定位孔直径要和轮毂轴头的定位凸台完全匹配，不能出现间隙过大导致的同轴度偏差，螺栓孔的分布圆直径、孔位数量、单个螺栓孔的孔径都要和对应车型的轮毂安装面完全对应，这次的结构采用的是常规5孔分布的设计，适配多数A级家用车的轮毂安装参数，轮辋的宽度方向尺寸要匹配对应规格轮胎的胎圈宽度，两侧的胎圈座角度采用行业通用的5度锥面设计，保证轮胎充气后胎圈能和轮辋锥面完全贴合，实现可靠的密封与扭矩传递，轮缘的高度和圆角参数也做了对应优化，避免轮胎在低气压状态下出现脱圈的风险，同时轮辋的偏距参数经过反复校核，保证装车后轮胎不会和翼子板、悬架摆臂、制动卡钳出现运动干涉，

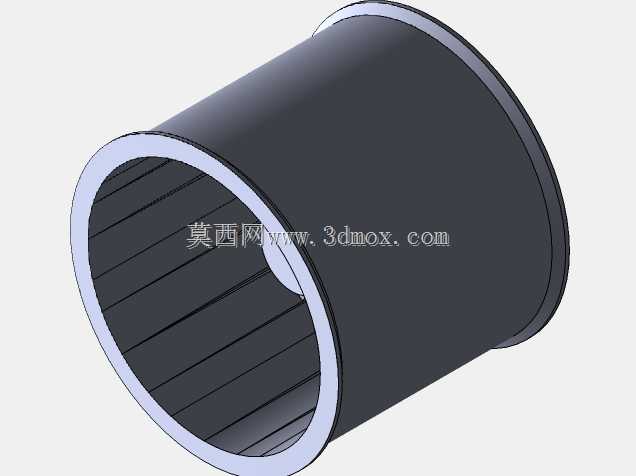

　　转向打满方向以及悬架全行程跳动时都留有足够的安全间隙。整个轮辋采用分体滚压后焊接的成型工艺思路，主体的筒身段采用等厚度钢板滚压卷圆后焊接成型，两侧的轮缘通过滚压工艺翻边成型，保证轮缘位置的结构强度，在和轮毂贴合的安装面位置，设计了加厚的安装盘结构，通过圆周焊接和筒身连接，安装盘上加工出对应的螺栓沉孔，保证螺栓紧固后头部不会突出安装平面，同时安装面的平面度做了严格的约束，避免装车后出现制动盘端面跳动量超标的问题。做三维建模的时候，特意把胎圈座的密封面、轮缘的过渡圆角、安装孔的位置公差都做了参数化设置，后续如果需要适配不同偏距、不同宽度的轮胎规格，只需要调整对应参数就能快速衍生出不同规格的轮辋结构，不需要重新搭建整体模型。

　　从实际工程验证的角度，这个结构的壁厚选择兼顾了重量和强度要求，筒身主体采用常规乘用车钢制轮辋的通用壁厚，在承受额定载荷的情况下，径向的变形量控制在安全范围内，不会因为长期交变载荷出现疲劳开裂的问题，焊接位置的结构也做了应力分散设计，避免应力集中在焊缝位置导致的结构失效。很多新手做轮辋设计的时候容易只关注外观造型，忽略了胎圈座的角度、安装面的平面度、螺栓孔的位置度这些直接影响装车性能的细节，实际上轮辋作为和安全直接相关的底盘部件，所有的尺寸参数都要和轮胎、轮毂、制动系统、悬架系统做匹配校核，不能只凭外观感觉做结构，比如轮辋的中心孔如果比轴头凸台大，就算螺栓拧紧了，行驶过程中也会因为定位不准出现车轮抖动，严重的还会导致螺栓断裂引发安全事故；如果胎圈座的角度不对，轮胎充气后无法完全贴合密封面，就会出现慢漏气的问题，高速行驶时还可能出现轮胎脱圈的风险。这次的结构在设计时也考虑了后期的动平衡需求，整个轮辋的圆周质量分布做了均匀化处理，减少后期动平衡时需要添加的平衡块重量，同时在轮辋的气门嘴安装位置预留了标准尺寸的安装孔，适配常规的橡胶气门嘴安装，不需要额外做结构修改。
