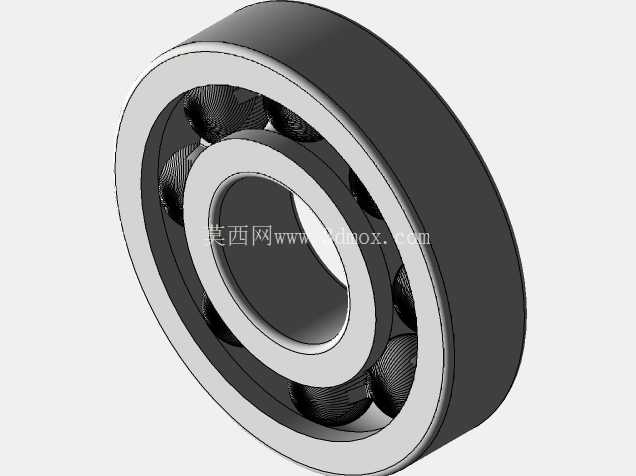

深沟球滚动轴承结构设计与装配方案

项目分类:通用机械零部件 发布时间:2026-05-21 ID:1149806
  • 深沟球滚动轴承结构设计与装配方案
  • 深沟球滚动轴承结构设计与装配方案
  • 深沟球滚动轴承结构设计与装配方案
  • 深沟球滚动轴承结构设计与装配方案
  • 深沟球滚动轴承结构设计与装配方案

深沟球轴承作为旋转传动系统里应用覆盖度最高的支承类零件,在各类需要降低轴系回转摩擦阻力、约束轴系径向与少量轴向窜动的场景中都承担核心作用,小到家用电机的输出轴支承,大到工业减速机、机床主轴、输送辊道的回转部位,都能见到这类结构的身影。这类轴承的核心功能,是通过内圈、外圈之间排布的滚动钢球,将轴与安装座之间的滑动摩擦转化为滚动摩擦,大幅降低传动过程中的功率损耗,同时保证轴系的回转精度维持在设计允许的公差范围内。

从结构设计的逻辑来看,这类轴承的建模首先要明确内圈的内径尺寸,这个尺寸直接对应与之配合的传动轴轴径,配合公差通常根据载荷特性选择基孔制的过渡或过盈配合,避免轴运转过程中内圈与轴出现相对打滑磨损;外圈的外径则对应轴承座的安装孔尺寸,采用基轴制配合保证安装定位的可靠性。滚道的曲率设计是整个轴承建模的核心要点,内圈外侧、外圈内侧的弧形滚道曲率半径要略大于钢球半径,既保证钢球在滚道内顺畅滚动,又能让接触应力均匀分布在滚道接触面上,避免局部应力集中导致的早期点蚀失效。

钢球的排布需要结合保持架的结构来确定,保持架的作用是将相邻钢球均匀分隔开,避免钢球之间直接接触产生额外摩擦与磨损,建模时要保证钢球在滚道内的间隙合理,既不会因为间隙过小出现卡滞,也不会因为间隙过大导致轴系回转精度下降。装配逻辑上要遵循从内到外的层级关系,先完成内圈与钢球的位置配合,再通过保持架固定钢球的周向间距,最后压装外圈,装配完成后要验证钢球在滚道内的转动自由度,确保整个轴承转动无卡滞、无异常旷量。

在实际工程应用中,这类轴承的安装边界需要重点关注:轴向定位通常通过轴肩与轴承座孔的挡边实现,轴肩的高度不能超过内圈的倒角高度,否则会导致轴承拆卸困难;轴承座孔的挡边直径也要小于外圈的倒角尺寸,保证外圈端面能完全贴合定位面。同时要考虑工作环境的密封需求,若应用在多粉尘、有润滑脂泄漏风险的场景,还要在轴承两侧加装密封盖,防止外部杂质进入滚道破坏接触面,也避免内部润滑脂流失导致干磨失效。

从载荷承载特性来看,这类深沟球轴承主要承受径向载荷,同时也能承受一定比例的双向轴向载荷,当轴系存在少量轴向窜动需求时,这类轴承可以在不额外增加止推结构的情况下满足使用要求,这也是它能在通用机械领域被广泛应用的重要原因。建模过程中要严格控制各部件的形位公差,比如内圈、外圈的同轴度,滚道的圆度,钢球的尺寸一致性,这些参数直接决定了轴承装配后的回转精度与运行寿命。在装配验证环节,要模拟实际运转状态检查各部件的干涉情况,确保钢球在滚道全周滚动时不会与保持架、内外圈挡边发生剐蹭,保持架的兜孔间隙要预留钢球热胀冷缩的余量,避免高温工况下出现钢球卡滞的问题。

对于设备选型人员来说,这类轴承的三维模型可以直接用于轴系的虚拟装配校验,提前核对安装尺寸、配合公差是否匹配整体设计要求,避免实际加工装配时出现尺寸干涉、配合不当的问题;对于结构设计从业者来说,拆解这类轴承的建模逻辑,可以掌握滚动类支承零件的设计思路,理解滚道曲率、滚动体排布、保持架结构对整体性能的影响,为后续设计非标支承结构积累工程经验。
