多槽带轮轴装配组件结构设计

　　这类多槽轮轴装配结构，最常出现在中小功率的平行轴传动场景里，像轻工输送线的动力端、小型机床的进给传动支路、农用机具的侧传结构都能见到同类型设计，核心作用是通过多楔带或者V带的啮合，把电机端的动力平稳传递到从动执行端，相比单槽带轮，多槽结构能在不增大轮体外径的前提下提升传动接触面积，降低单根带的负载，减少传动打滑概率，适合转速中等、扭矩不算极端大的连续运转工况。

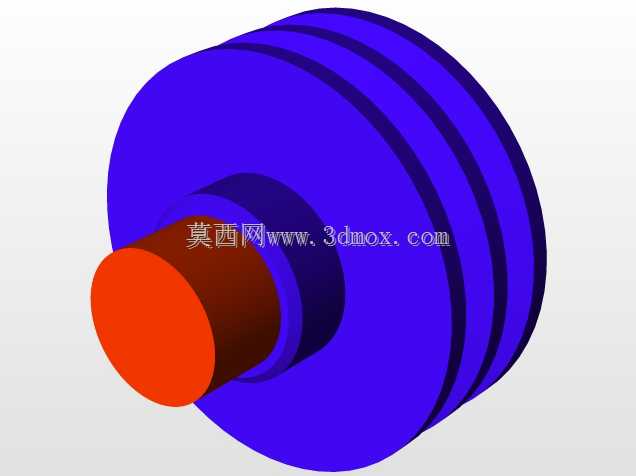

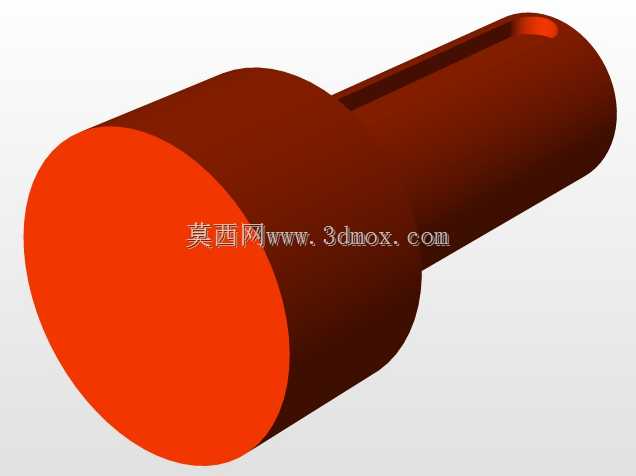

　　从结构本身来看，这个组件把带轮和传动轴做了集成式装配设计，轴端的圆柱段是核心的安装定位基准，装配时要先把轴段穿入设备墙板的轴承座内孔，靠轴肩完成轴向限位，避免带轮运转时出现轴向窜动；带轮部分的多道环形槽是和传动带直接配合的工作面，槽的角度、槽间距都要和配套传动带的截面参数匹配，不然会出现带体偏磨、传动异响甚至过早失效的问题，设计时槽的表面粗糙度要控制在合理范围，太粗糙会加剧带体磨损，太光滑又容易出现打滑丢转的情况。

　　做这个结构的三维设计时，首先要确定的是安装边界尺寸：轴段的直径要匹配所选轴承的内孔尺寸，轴段的伸出长度要满足轴承安装、端盖固定以及带轮轴向定位的空间需求，不能和设备墙板、端盖等周边结构发生干涉；带轮的外径要根据传动比要求核算，外径过大会导致传动比偏小、从动端转速达不到设计值，外径过小则会让带的包角不足，传动能力下降，同时带轮的最大外径还要预留和设备防护罩的安全间隙，避免运转时剐蹭护罩产生安全隐患。

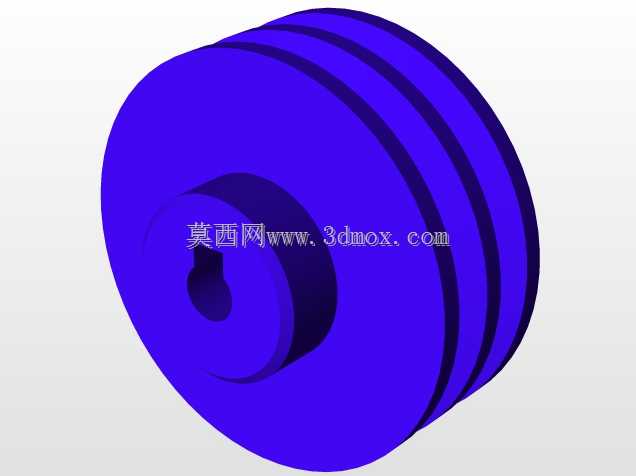

　　设计思路上没有做多余的复杂结构，整体走的是实用可靠的路线：轴和带轮的配合选用过渡配合加键连接的方式，既保证装配时的同轴度要求，又能可靠传递扭矩，不会在带轮负载波动时出现轴轮相对转动；轮体边缘做了小尺寸的倒角处理，一方面是去除加工毛刺避免装配时割伤操作人员，另一方面也能减少带体安装时的剐蹭损伤；轴端的平面是预留的锁紧结构定位面，后续可以加装轴端挡圈或者锁紧螺母，把带轮牢牢固定在轴上，防止长时间运转后带轮出现轴向松脱。

　　实际应用中这类结构的安装调试也有明确的工程要求：装配时要保证带轮的端面和传动轴的轴线垂直，不然会导致传动带单侧受力，短时间内就会出现带体分层断裂；多槽结构安装传动带时不能硬撬带体卡入槽内，要先调整中心距把带套入轮槽后再复位张紧，张紧力要调整到合适区间，张紧力过大会加剧轴承受力、缩短轴承和带的使用寿命，张紧力过小则会出现打滑、传动效率下降的问题。另外轮槽的加工精度要保证各槽的同轴度，不然多根带工作时长度差过大，会出现部分带过载、部分带空载的情况，大幅降低整套传动结构的可靠性。

　　从结构强度角度考虑，设计时要核算轴段的扭转强度，根据传递的额定扭矩确定轴的最小直径，避免轴在满负载运转时出现扭转变形甚至断裂；带轮的轮辐部分厚度也要满足强度要求，尤其是高速运转场景下，要避免轮体因离心力出现开裂失效，同时还要做动平衡校验，减少运转时的振动，降低轴承的额外负载。这类集成装配的组件相比分体采购后自行组装的结构，同轴度更容易保证，装配工序更简单，适合批量配套的设备生产场景，能有效减少现场装配的调试工作量，降低因装配误差导致的后期故障概率。
