叉车钢制轮缘承载结构三维设计

　　叉车作为厂内物料转运的核心设备，其行走系统的可靠性直接决定了整车的额定载荷能力与复杂工况下的通行稳定性，轮缘作为车轮总成的核心承载构件，需要同时衔接轮胎、轮毂与车桥端的安装接口，承担垂直载荷传递、轮胎侧向限位、制动扭矩传导的多重作用，在叉车频繁启停、重载转向、过坎冲击的实际作业场景中，轮缘的结构强度与安装匹配度是避免轮胎脱圈、轮体变形的关键设计要点。

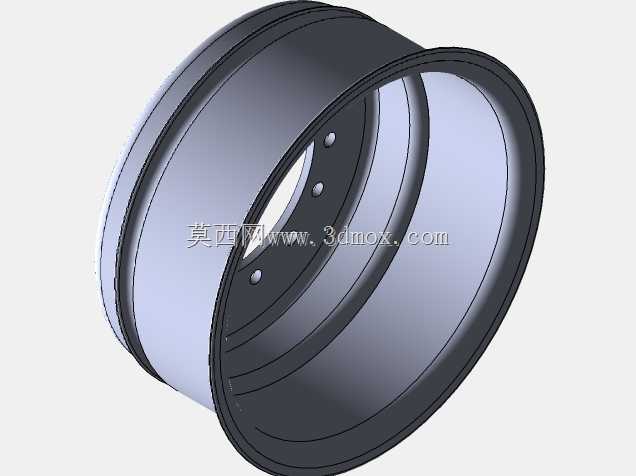

　　该轮缘采用分体式滚压成型钢制结构设计，整体为阶梯式环形回转体构型，外侧轮缘边做了圆弧卷边处理，匹配充气式叉车轮胎的胎圈安装弧度，避免尖锐棱边切割胎圈钢丝层，降低长期重载下轮胎胎圈的磨损开裂风险；内侧设置有环形定位止口，与轮毂的安装定位台肩形成过盈配合定位，保证轮体装配后的同轴度，减少高速行驶（叉车厂区内最高行驶速度通常不超过20km/h）状态下的轮端跳动量，降低转向轮的摆振概率。

　　设计过程中优先考虑了叉车的实际载荷工况：轮缘的本体壁厚根据额定承载吨位做了差异化匹配，安装孔位分布在轮辐与轮缘衔接的环形安装面上，孔位采用等节距圆周分布，每个安装孔周边做了局部沉台加厚处理，分散螺栓紧固时的局部压应力，避免长期交变载荷下孔位出现应力开裂；轮缘的内侧环槽深度严格匹配轮胎胎圈的嵌入尺寸，既保证轮胎充气后轮缘对胎圈的锁紧力，又预留了轮胎受侧向力时的微量形变空间，避免叉车侧移作业、斜向过坡道时胎圈从轮缘中脱出。

　　从安装边界来看，该轮缘的轴向宽度适配对应吨位叉车的轮端安装空间，轮缘的最大外圆直径需小于叉车转向桥的轮腔回转半径，避免打满方向时轮缘与桥体、车架护板发生运动干涉；安装孔的节圆直径与对应轮毂的螺栓分布圆完全匹配，螺栓孔的孔径适配标准级轮胎螺栓，装配时可通过止口定位快速完成同轴度找正，无需额外调整工装即可满足装配精度要求。

　　在结构细节处理上，轮缘的所有弯折过渡处均采用大圆角过渡，避免应力集中，滚压成型后的焊缝位置设置在轮缘的非承载侧，焊接后做整周打磨处理，消除焊接凸起带来的应力集中点，同时做表面防锈处理，适应厂区内多粉尘、偶尔有油污或弱腐蚀介质的作业环境；轮缘与轮胎接触的环面做了粗糙度控制，既保证足够的摩擦力传递扭矩，又避免表面过于粗糙磨损胎圈橡胶层。

　　实际应用中，该结构轮缘可适配3-5吨级内燃叉车与同吨位电动平衡重式叉车，既可以匹配标准充气叉车轮胎，也可通过调整环槽尺寸适配实心叉车轮胎，满足不同厂区路面条件的使用需求——平整硬化路面可使用充气胎降低颠簸，粗糙碎石路面可更换实心胎避免爆胎，轮缘的通用化接口设计可降低备件储备的品类压力，维修更换时无需改动轮毂或车桥结构，直接拆装螺栓即可完成替换。设计阶段通过回转体对称结构优化，减少了不必要的材料冗余，在保证3倍额定载荷冲击强度的前提下控制了轮缘自身重量，降低轮端簧下质量，提升叉车行走时的平顺性，减少转向系统的操作阻力。
