树莓派Zero导轨式安装固定支架结构

　　在嵌入式工控、小型传感采集节点、桌面级实验装置的搭建场景中，树莓派Zero这类超小尺寸单板计算机的安装固定一直是容易被忽略却直接影响设备长期运行稳定性的环节。常规的双面胶粘接、扎带捆绑固定方式，不仅在设备需要维护拆卸时操作繁琐，在存在轻微振动的工业现场、长期受热的机箱内部，还容易出现脱落、移位的问题，甚至会拉扯外接排线导致接口松脱、通讯中断。这款导轨安装结构正是针对这类痛点设计，直接适配标准DIN导轨安装规范，让树莓派Zero可以像常规工控模块一样直接卡装在电控柜、设备侧的标准导轨上，无需额外打孔、定制安装板，大幅提升小型嵌入式节点的部署效率。

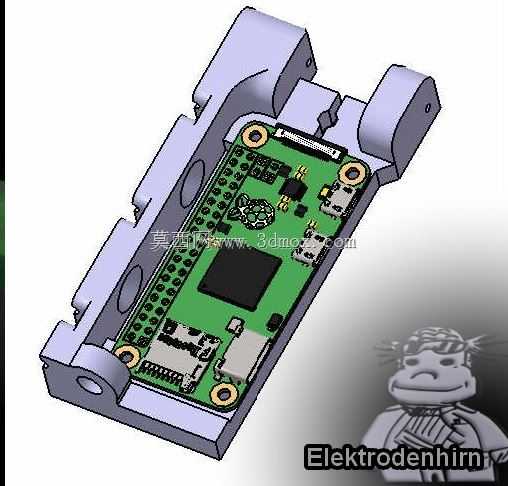

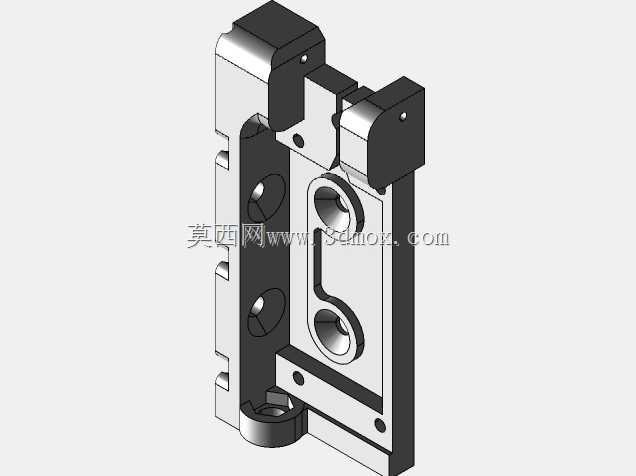

　　从结构功能上看，这款安装件采用一体化卡装结构设计，上部设置两个对称的弹性卡爪，卡爪内侧做了与标准DIN导轨边缘弧度匹配的倒扣结构，安装时只需将卡爪上部对准导轨上沿，稍用力向下按压即可让整个支架卡入导轨，卡合后支架与导轨之间无多余旷量，横向、纵向都不会出现窜动，拆卸时只需用一字螺丝刀撬动卡爪下部的解锁缺口即可快速取下，无需拆卸导轨上其他相邻部件。支架主体的承托区域完全贴合树莓派Zero的板卡轮廓，预留了对应板载安装孔位的固定柱，固定柱采用沉头设计，使用M2.5规格的螺丝即可将板卡牢牢锁固在支架上，锁固后板卡与支架之间预留了1.2mm的间隙，既可以避免板卡背面焊点直接接触支架造成短路，也能给板卡背面预留一定的空气流通空间，辅助板载芯片散热。

　　设计过程中针对实际使用的细节做了多处适配优化：支架左侧预留了多组错落的走线槽位，可以将树莓派Zero外接的电源线、GPIO排线、摄像头排线顺着槽位规整引出，避免排线弯折角度过大造成线芯断裂，同时也能让柜内走线更加整齐，减少后期维护时误碰扯线的风险。支架下部设置了两个定位凸台，卡装到导轨后凸台会顶住导轨下沿，和上部的弹性卡爪形成三点受力结构，即使在设备运输、现场存在持续振动的工况下，支架也不会出现向下滑移的问题。针对搭配摄像头模块使用的场景，支架承托面的对应位置做了避让缺口，不会遮挡摄像头FPC排线的接插位置，也不会干涉摄像头模组的安装角度调整。

　　从安装边界尺寸来看，这款支架整体宽度控制在35mm以内，卡装到标准35mmDIN导轨后，突出导轨表面的厚度仅为18mm，整体高度与树莓派Zero板卡高度匹配，不会占用过多柜内安装空间，在导轨上并排安装多个同类模块时，模块之间预留2mm间隙即可满足走线与散热需求，适配大部分小型电控箱、桌面实验台架的导轨安装空间。支架的所有棱角位置都做了R0.5的圆角处理，安装操作时不会划伤手部、也不会割破线材外皮，固定柱的位置公差控制在±0.1mm以内，和树莓派Zero的标准安装孔位完全匹配，不会出现锁螺丝时孔位错位、需要强行掰动板卡的问题。卡爪的弹性变形量经过反复验证，反复拆装50次以上仍能保持足够的卡紧力，不会出现金属疲劳导致卡装松动的问题。

　　在实际应用中，这款安装结构不仅可以用于固定树莓派Zero本体，搭配对应的转接板时也可以兼容同尺寸的其他单板计算机、小型采集模块，在小型自动化设备的控制节点改造、实验室数据采集装置搭建、智能家居中控模块安装等场景下都能适用。相比定制金属安装板的方案，这款一体化结构的安装件不需要额外做表面绝缘处理，本身的材料绝缘性能就可以避免板卡与金属导轨直接接触造成的短路风险，整体重量更轻，卡装结构的安装效率比螺丝固定的安装板提升60%以上，后期维护更换板卡时只需要拧下板卡与支架之间的固定螺丝即可，不需要将整个支架从导轨上拆下，大幅降低现场维护的操作难度。
