深沟球滚动轴承结构设计与装配方案

　　作为支撑旋转轴类零件的核心基础部件，深沟球滚动轴承的应用覆盖了从普通民用机电到重型工业装备的绝大多数传动场景，小到家用风扇的电机转轴支撑，大到冶金产线的辊道传动、机床主轴的径向定位、输送设备的托辊支撑，都能见到这类轴承的身影。它的核心作用是在轴与轴座之间构建低摩擦的滚动摩擦副，一方面承担转轴运行过程中的径向载荷，部分适配设计的型号也可承受一定程度的轴向载荷，另一方面将轴运转时的摩擦阻力控制在极低水平，减少动力传输过程中的能耗损失，同时约束轴的轴向与径向窜动量，保证轴上配套的齿轮、带轮、叶轮等零件始终处于设计要求的工作位置，避免因轴系偏移引发的传动卡顿、零件磨损加剧、设备振动超标等问题。

　　在开展这款轴承的三维结构设计时，首先要明确的是安装边界的约束条件：轴承的内圈需要与转轴采用过盈配合，内圈内孔的尺寸公差要匹配对应公称直径的轴的配合公差带，保证轴运转时内圈与轴同步转动，不会出现相对滑动的跑内圈故障；外圈则与轴承座的安装孔采用过渡或间隙配合，根据应用场景的不同，部分需要外圈随载荷方向微调的场景会选用间隙配合，固定外圈的场景则选用过渡配合，避免外圈在座孔内出现周向转动的跑外圈问题。设计过程中首先确定轴承的核心尺寸链：内圈的内径、外圈的外径、轴承的整体宽度是三个核心安装尺寸，这三个尺寸需要符合通用轴承的安装尺寸规范，保证设计完成的轴承可以直接替换同规格的标准件，不需要对配套的轴和座孔进行二次修改。

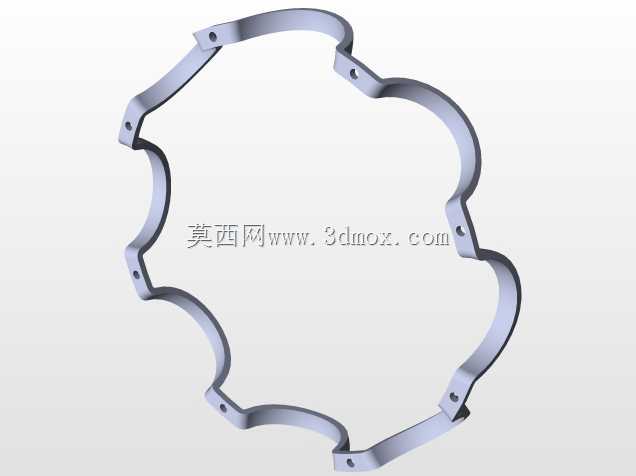

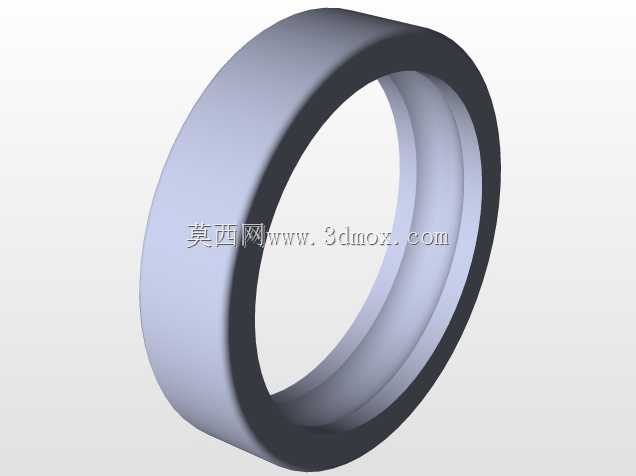

　　结构细节设计上，内圈和外圈的滚道曲率是影响轴承承载能力和运转寿命的核心参数，滚道的圆弧半径要略大于滚珠的半径，保证滚珠与滚道之间是合适的点接触状态，既不能因为曲率差过小导致接触应力集中，也不能因为曲率差过大导致滚珠运转时的滑动摩擦占比升高。滚珠的数量需要根据轴承的节圆直径进行匹配，在保证保持架有足够安装空间的前提下，尽可能排布更多的滚珠，提升轴承整体的径向承载能力，同时要保证相邻滚珠之间的间隙均匀，避免运转时出现载荷分布不均的问题。保持架的结构采用浪形冲压保持架设计，这种结构重量轻、占用空间小，兜孔的尺寸要略大于滚珠直径，给滚珠留出足够的运转间隙，同时兜孔的边缘要做圆滑过渡处理，避免尖锐棱角在运转过程中划伤滚珠表面，影响轴承的运转精度。

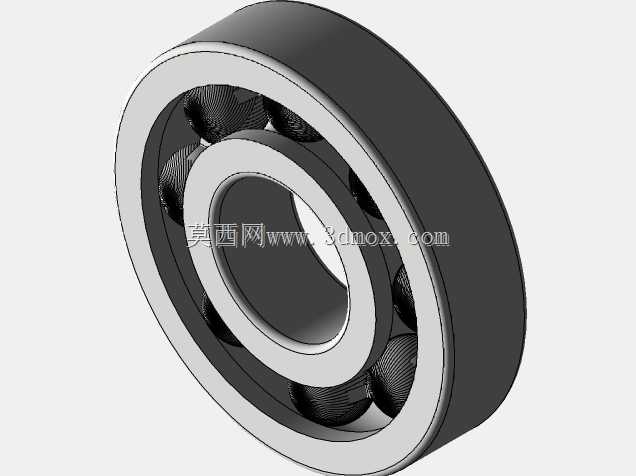

　　装配逻辑的设计上，这款轴承采用冷压装配的适配结构，装配时首先将保持架的半片与内圈对齐，依次将所有滚珠装入保持架的兜孔内，再扣合另半片保持架并完成铆接固定，之后将装好滚珠与保持架的内圈组件压入外圈内部，压装过程中要保证内外圈的同轴度，避免压装时滚珠磕碰滚道表面造成损伤。装配完成后需要保证轴承的径向游隙处于设计要求的范围内，游隙过小会导致轴承运转时温升过高，润滑脂快速失效，游隙过大则会导致轴的运转精度下降，振动和噪声升高。在实际设备选型应用中，这类轴承的润滑方式根据转速和工作温度选择，常温低转速场景可采用脂润滑，高转速或者高温工作场景则需要采用油润滑，同时配合对应的密封结构，避免外界的粉尘、水汽进入轴承内部，破坏滚道和滚珠的表面精度，延长轴承的实际使用寿命。在三维建模过程中，所有的配合面都做了公差匹配的设计验证，保证虚拟装配过程中没有干涉问题，装配完成后轴承的内圈可以相对外圈顺畅转动，没有卡滞点，完全符合实际生产装配的工艺要求。
