中式龙纹浮雕圆形金属印章结构设计

　　这款龙纹圆形印件的结构设计，首先围绕压印作业的实际受力场景展开，日常应用中可覆盖文创纸品压痕、软金属表面压印、皮具纹样烫压等多个场景，印体整体采用圆盘式基座设计，底部平整面作为安装贴合基准，可直接固定在手动压杆、小型气动压台的执行端，无需额外设计转接夹具，安装边界控制在圆盘直径范围内，不会超出压印设备的工作台面限位，适配多数小型压印设备的装夹尺寸。设计阶段优先考虑压印过程的受力均匀性，龙纹凸起部分的拔模斜度统一设置为3度，既保证压印后纹样能顺利脱模，不会出现卡料扯料的问题，也避免斜度过大导致纹样边缘模糊、辨识度下降的情况。纹样部分的凸起高度统一控制在2mm，所有纹路的转角处都做了R0.3的圆角过渡，

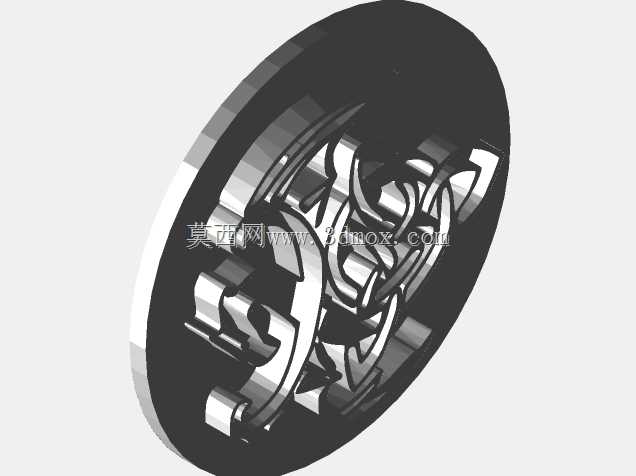

　　一方面是减少压印时应力集中导致的刃口崩损，延长印件的使用寿命，另一方面也能让压出的纹样线条更流畅，不会出现尖锐毛边。基座部分的厚度设置为8mm，足够承受常规压印力下的形变，即便是在0.5MPa的气动压合压力下，基座平面度也能控制在0.05mm以内，保证压印时整个盘面受力一致，不会出现局部压痕过深、局部纹样不清的问题。从建模逻辑来看，先绘制平面龙纹矢量轮廓，再通过拉伸切除与拉伸凸台的组合做出基础浮雕形态，之后对所有凸起特征的根部做圆角加固，避免长期受压后根部断裂，最后对印面整体做平面度校准，保证安装基准面与印纹凸起面的平行度公差在0.03mm以内。实际使用中，这款印件既可以作为钢印组件的上模，配合下模软垫完成纸质证书、

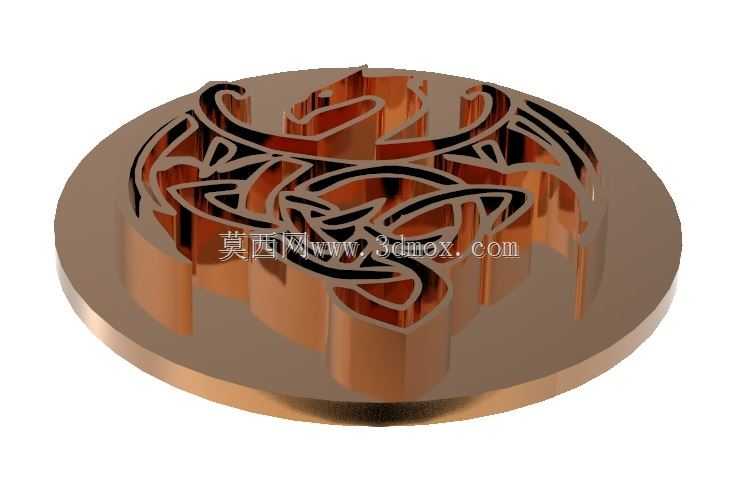

　　文创卡片的压痕作业，也可以更换为铜质基材后，配合加热模块完成皮具、木质封面的烫印作业，不同基材适配时仅需调整压合压力与保压时间，印件本身的结构无需改动。纹样的线条排布做了疏密优化，较宽的纹路部分内部做了0.5mm的下沉凹槽，既减少压印时的接触面积、降低所需压合力，也能让压出的纹样层次更分明，不会因为纹路过宽导致压痕死板。印体的侧边做了1mm的倒角处理，方便安装时对准夹具定位孔，也避免安装过程中锐边划伤操作人员。考虑到长期使用的磨损问题，所有印纹的凸起端面都做了0.1mm的平面修平，不会出现尖角磨损过快的问题，正常使用工况下，压印次数可达万次以上不会出现纹样模糊的情况。整个设计没有多余的冗余结构，所有尺寸都围绕压印作业的实际需求设置，安装时仅需通过基座中心的定位孔与压台执行端对准，用周边三个均布的M3螺丝孔即可完成固定，装拆便捷，适配多数小型压印设备的装夹接口，无需额外定制转接件。
