山地自行车辐条式车轮结构设计

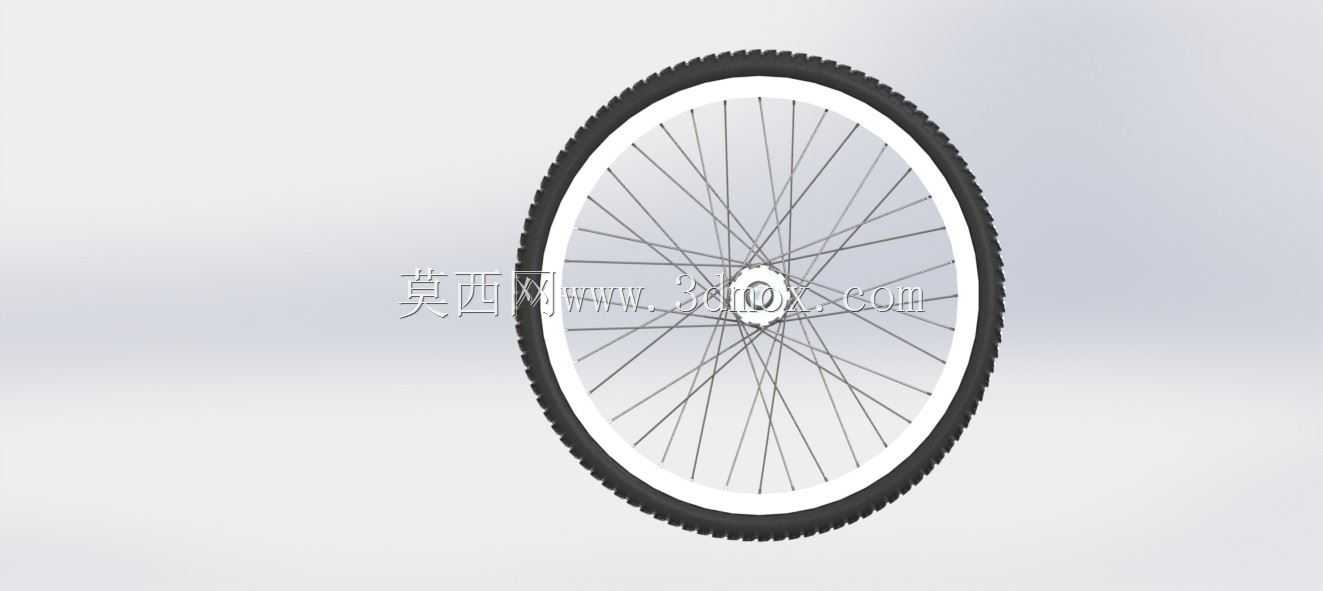

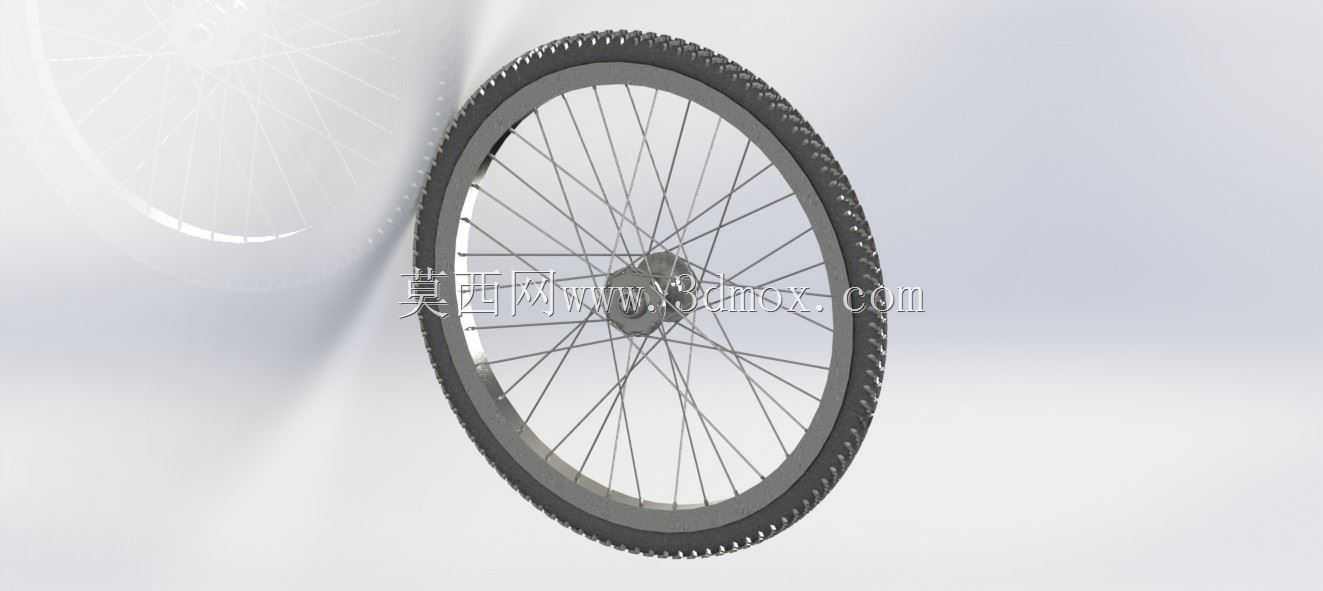

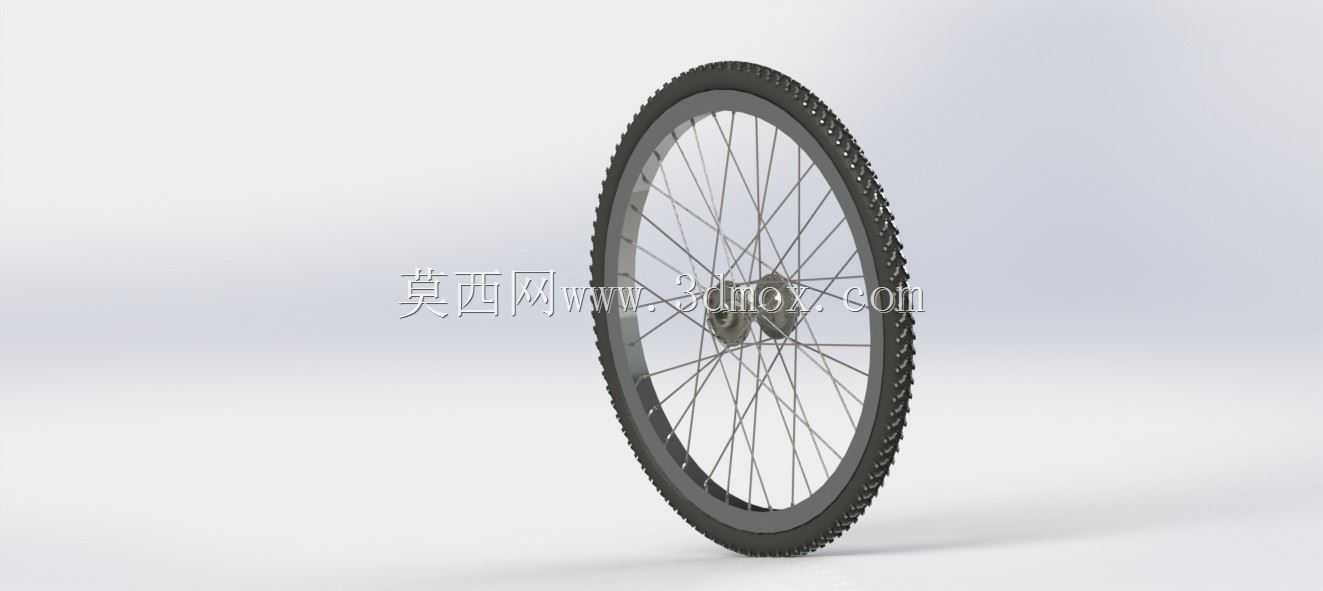

　　日常做代步车、运动山地车的行走系统设计时，车轮作为直接接触地面的核心承载部件，其结构合理性直接决定整车的骑行平顺性、承载能力与复杂路况通过性，很多刚入行的结构工程师在做轮组建模时，容易忽略轮辋、辐条、花鼓、外胎之间的装配公差匹配，导致后续做运动仿真时出现辐条受力不均、轮胎装配干涉的问题，这套轮组结构的建模过程，完全按照实际量产自行车轮的装配逻辑搭建，可直接用于整车装配验证、结构受力仿真参考。

　　从实际应用场景来看，这类辐条式车轮广泛适配城市通勤自行车、入门级山地越野车型，日常铺装路面骑行、非铺装碎石路面通行都能覆盖，车轮承担的核心作用，一方面是承载骑行者与整车的全部静载荷，抵消路面颠簸带来的冲击载荷，另一方面通过辐条的预紧张力维持轮组的圆度，传递骑行时的驱动力与制动力，保证骑行过程的方向稳定性。

　　设计思路上，这套轮组没有采用一体轮的封闭结构，而是选择传统的钢丝辐条搭配金属轮辋的方案，核心是兼顾轻量化与维修便利性，一体轮虽然气动性能更好，但受冲击后易出现不可逆的形变，后期维修成本极高，而辐条结构在单根辐条断裂后可单独更换，更适合民用自行车的使用场景。建模时先确定花鼓的核心安装尺寸，花鼓两端的轴径尺寸匹配常规自行车前叉的开档安装距离，轴端的螺纹结构完全按照标准快拆结构的尺寸搭建，可直接与常规规格的前叉、快拆杆完成装配，不需要额外做尺寸修正。轮辋的截面采用U型槽设计，槽深与槽宽完全匹配常规 clincher 结构外胎的安装尺寸，胎边的卡扣位置做了精准的限位结构，保证充气后外胎不会从轮辋中脱出，轮辋上的辐条孔位按照等角度36等分排布，每个孔位都做了沉头处理，避免辐条帽安装后突出轮辋内壁，扎破内胎。

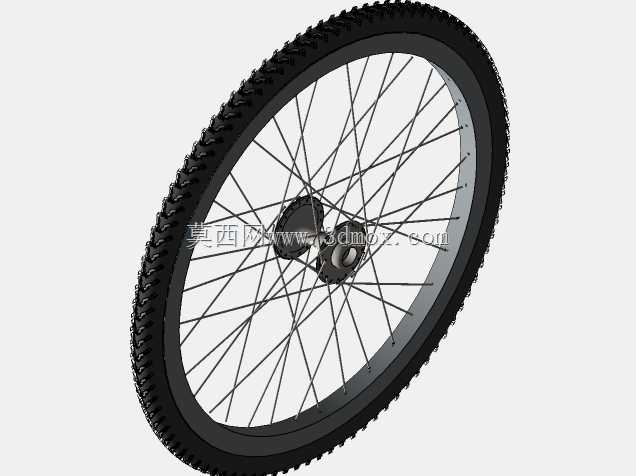

　　辐条的建模采用等直径钢丝结构，每根辐条的长度根据花鼓法兰盘到轮辋孔位的实际空间距离计算得出，安装时采用交叉编法的排布逻辑，相邻辐条之间的交叉位置预留了合理的间隙，避免骑行过程中辐条相互摩擦产生异响与金属疲劳。外胎部分采用块状越野胎纹设计，胎齿的高度、排布间距参考入门山地胎的实际参数，胎体的弧度与轮辋的安装弧面完全贴合，轮胎内部的空腔尺寸可直接用于模拟不同胎压下的轮胎形变，做整车平顺性仿真时可直接调用该模型，不需要重新调整轮胎的接触参数。

　　安装边界方面，这套轮组的整体外径适配26英寸常规自行车轮的尺寸规格，花鼓中心到轮辋安装面的偏移量按照常规前轮的居中尺寸设计，装配到前叉后不会出现轮组偏摆、蹭刹车夹器的问题，轮组的整体宽度匹配常规V刹、碟刹的安装位置，花鼓上的碟刹安装座预留了标准六钉碟片的安装孔位，可直接适配标准规格的碟刹盘片，不需要额外做结构修改。很多工程师在做轮组建模时容易忽略辐条的预紧力方向，这套模型里每根辐条的安装角度都按照实际受力方向搭建，做有限元受力分析时，可直接给辐条施加预紧力载荷，模拟不同载重下轮组的形变情况，验证轮辋、辐条、花鼓的应力分布是否在材料的许用应力范围内，避免量产之后出现轮组偏摆、辐条断裂的问题。

　　从结构细节来看，花鼓内部的轴承安装位按照标准深沟球轴承的尺寸设计，轴承位的公差配合采用基孔制过渡配合，保证轴承安装后不会出现窜动，同时也方便后期维修时的轴承拆卸，轮辋的侧壁厚度按照铝合金挤压成型的工艺要求设计，壁厚均匀，没有出现突变的结构，避免挤压生产时出现壁厚不均、应力集中的问题，外胎的胎齿做了圆角过渡处理，既可以保证非铺装路面的抓地力，也能降低铺装路面骑行时的滚动阻力，兼顾不同路况的使用需求。
