星型排布活塞连杆曲轴动力结构

　　这套径向排布的动力结构，最早在航空活塞动力领域得到大规模应用，凭借单曲轴多缸环形布置的特性，在相同排量下能大幅缩短整机轴向尺寸，早年的螺旋桨固定翼飞机、轻型通航飞行器大量采用这类结构，后续也在小型固定式动力机组、特种作业机械的动力单元上有适配场景。从实际功能来看，这套结构通过多组活塞沿圆周方向均匀分布，共同连接到同一根曲轴的曲柄销上，相比直列、V型排布的动力结构，能在更小的径向占用空间内实现更大的总排量，同时各缸往复运动件的惯性力可以在圆周方向实现部分自平衡，降低整机运转时的振动幅值，不需要额外加装大体积的平衡轴组件，进一步压缩整机的结构重量。

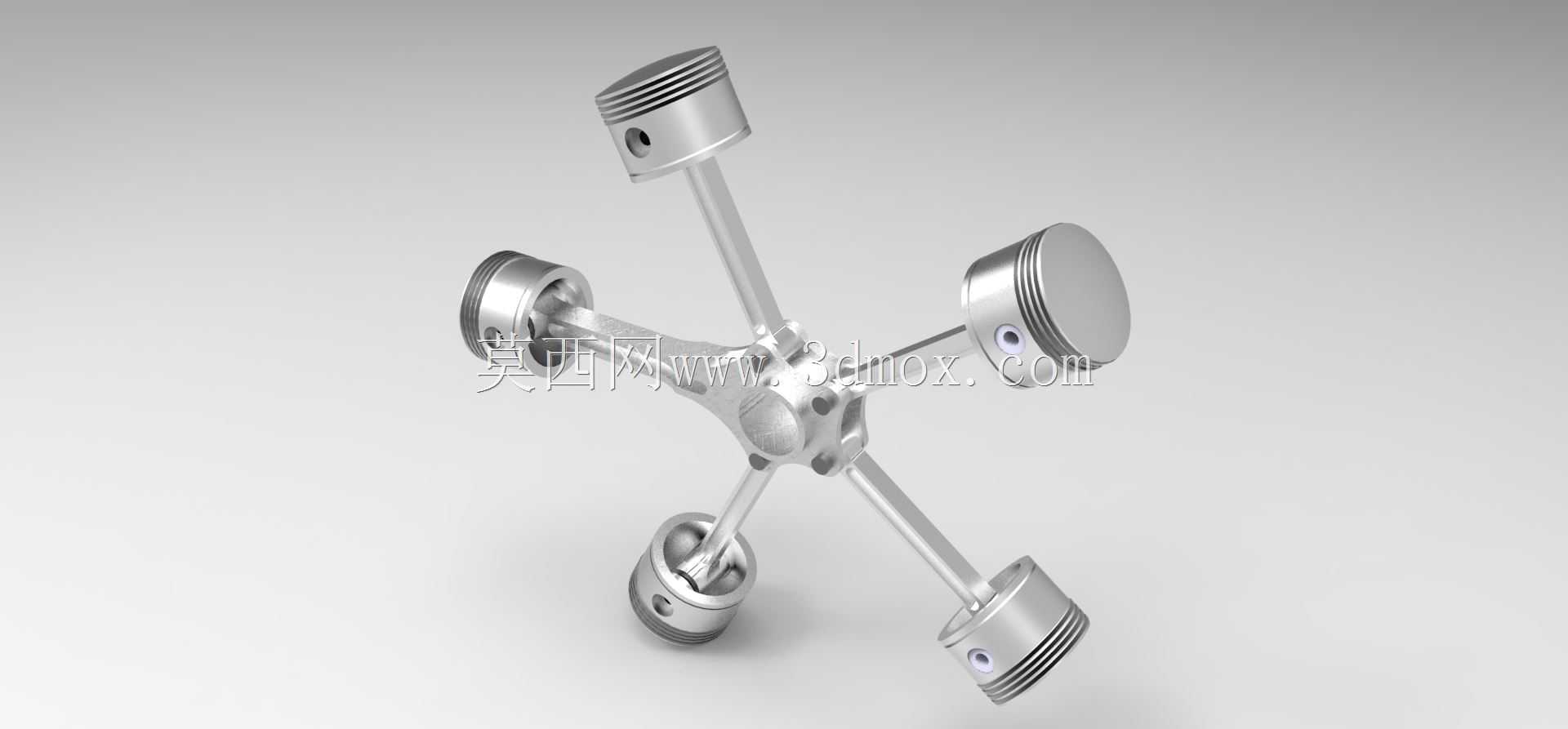

　　设计过程中首先要确认的是各缸的夹角均匀性，五组活塞沿曲轴中心呈72度等角分布，每一组活塞的销孔轴线都必须精准指向曲轴回转中心，否则连杆摆动过程中会出现附加侧向力，轻则加剧活塞与缸套的偏磨，重则出现运动卡滞。活塞部分采用了典型的内燃机活塞结构，头部预留了三道环槽位置，分别对应两道气环与一道油环，环槽的宽度、深度公差需要控制在丝级，保证活塞环安装后既能实现可靠的密封，又不会因为间隙过大出现泵油问题；活塞销孔采用了浮动销设计思路，销孔两端预留了卡环槽，避免活塞销工作过程中轴向窜出刮蹭缸壁。

　　连杆部分采用了叉形连杆与主连杆配合的排布逻辑？不对，这套五缸径向结构采用的是主连杆带活节连杆的设计，其中一个连杆为整根式主连杆，大端直接安装在曲轴曲柄销上，其余四个连杆的大端通过铰接销连接在主连杆大端的凸耳上，这种设计能避免多连杆大端在同一曲柄销上堆叠导致的轴向尺寸过大问题，同时保证各缸的活塞行程一致。设计时需要严格核算每根连杆的长度公差，保证各缸活塞到达上止点时的余隙高度一致，否则会出现各缸压缩比偏差过大，工作时各缸出力不均的问题。

　　曲轴部分采用了单曲柄销结构，相比多曲柄销的曲轴，加工难度大幅降低，只需要保证曲柄销与主轴颈的平行度、偏心距精度即可，主轴颈两端预留了轴承安装位，可适配滚动轴承或者滑动轴瓦，根据不同的转速工况选择对应的支撑形式。从安装边界来看，这套结构的整机径向尺寸由活塞行程、连杆长度共同决定，轴向尺寸主要受连杆大端宽度、活塞厚度、曲轴平衡块厚度影响，安装时需要保证缸体的各缸安装孔与曲轴中心的位置度公差，缸套安装后内壁的圆柱度公差需要控制在0.02mm以内，避免活塞往复运动时出现拉缸故障。

　　实际应用中，这类径向结构的动力单元因为结构紧凑、风冷散热效率高（各缸直接暴露在外部气流中，不需要复杂的水冷管路），非常适合在高海拔、低温环境下的轻型动力场景使用，不需要额外布置散热水箱、冷却液管路，降低了整机的故障点。建模过程中需要重点验证运动干涉问题，因为多组连杆同时围绕曲柄销摆动，在曲轴转动的全周期内，相邻连杆之间、连杆与曲轴平衡块之间、活塞裙部与连杆小端之间都需要预留足够的运动间隙，一般冷态下的最小间隙不小于2mm，避免热膨胀后出现运动磕碰。另外活塞裙部设计了微椭圆截面，工作时受侧压力作用下会发生微量形变，最终趋近正圆，保证与缸套的贴合面积最大化，降低局部接触压强，延长使用寿命。
