3.6吨载荷焊接式集装箱垂直提升吊点结构

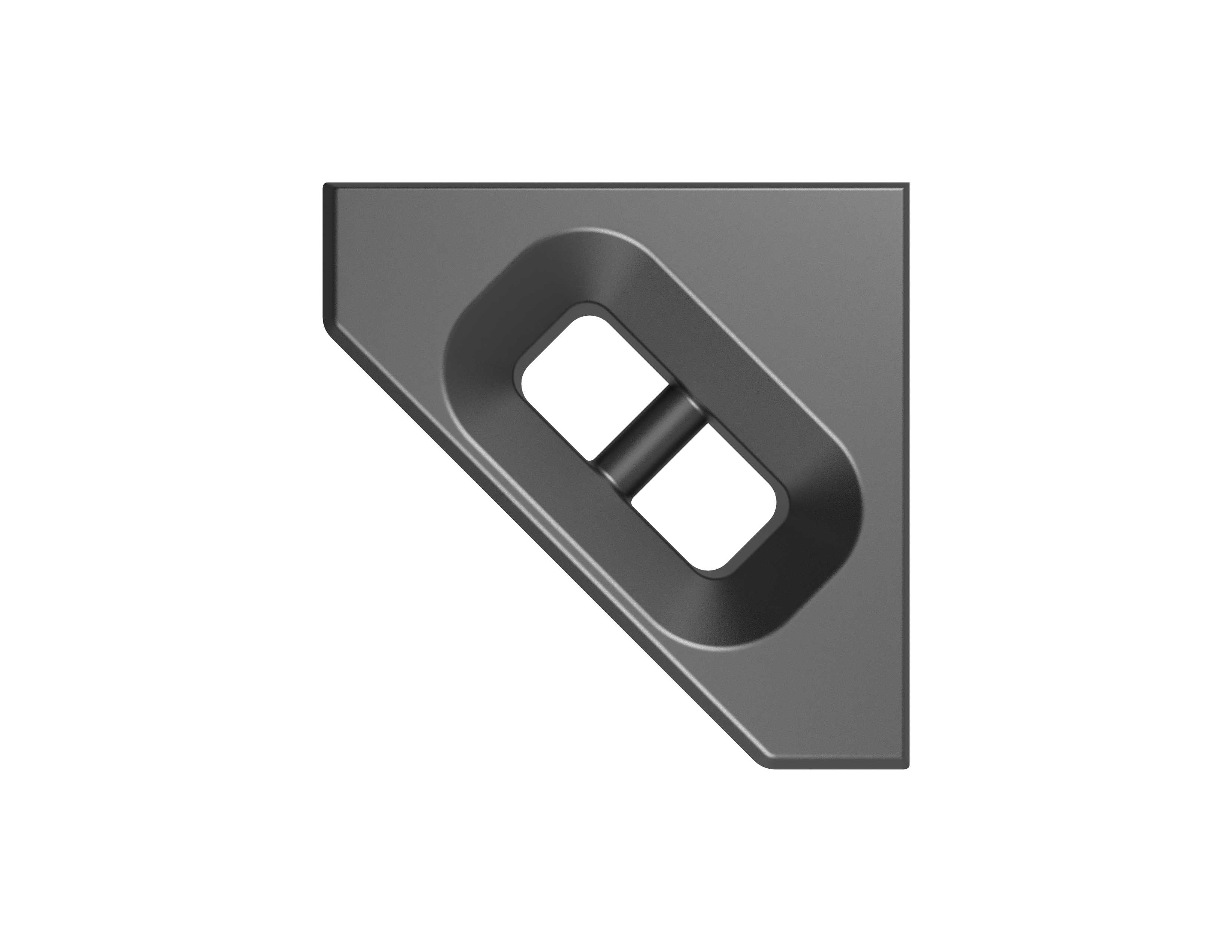

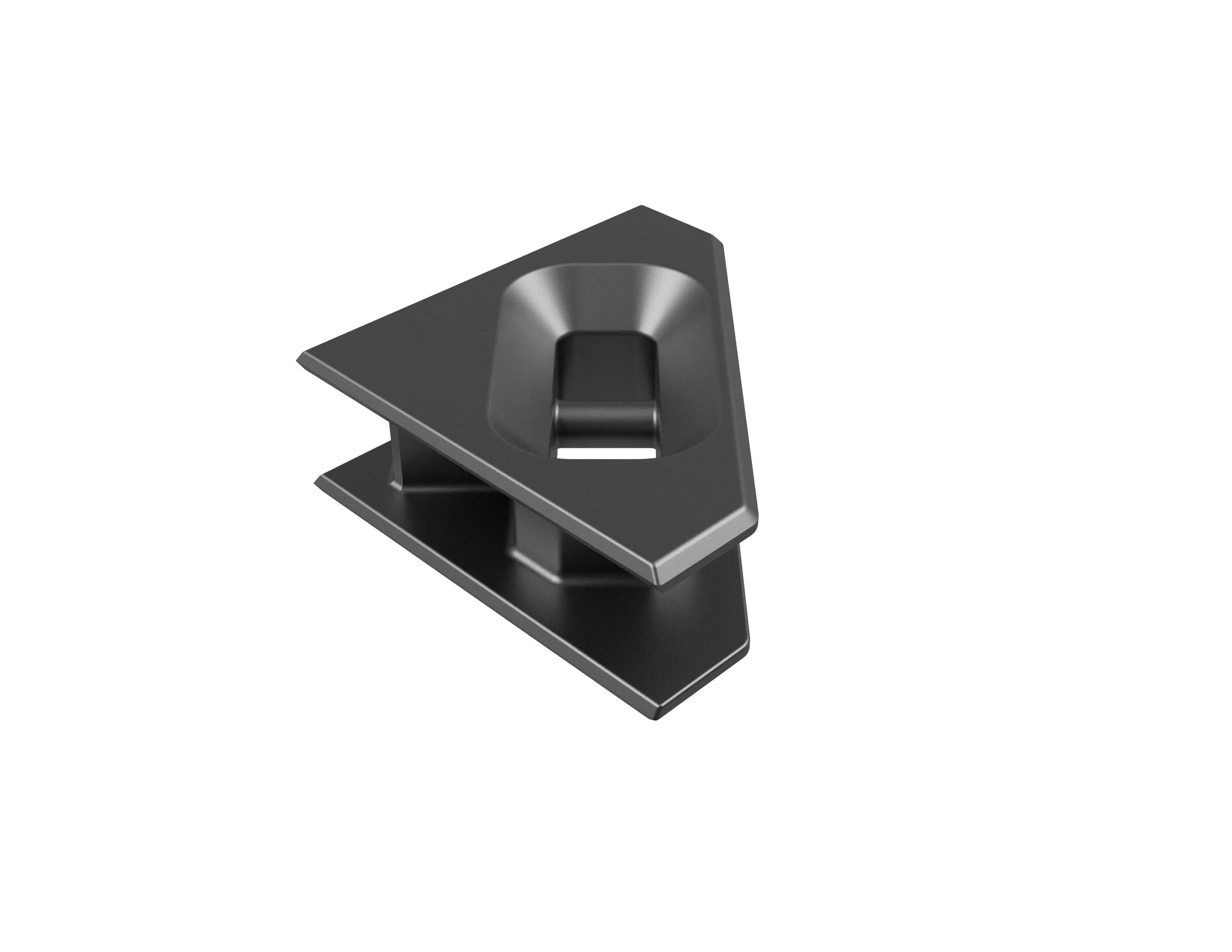

　　在集装箱港口装卸、堆场转运、海工模块组对、特种集装箱陆路运输绑扎的作业场景里，这类垂直提升吊点是直接承担载荷传递的核心受力构件，区别于常规可拆卸式吊耳，该结构采用焊接装配形式，与集装箱主体框架的顶侧梁、角柱加强段直接熔接为整体，不存在装配间隙带来的载荷冲击偏移问题，适配3.6吨额定垂直起升载荷的作业需求，覆盖标准海运干货箱、点式重载集装箱、起重作业专用特种箱的吊装工况。从结构受力逻辑来看，设计阶段首先规避了传统吊点单侧受力易产生应力集中的缺陷，整体采用三角楔形的主体承力构型，上半部分的内凹式吊索容纳槽做了圆弧过渡处理，不会出现吊装带、卸扣与构件棱角硬接触切割索具的问题，槽底的限位挡边可以在起吊瞬间自动对中吊具位置，

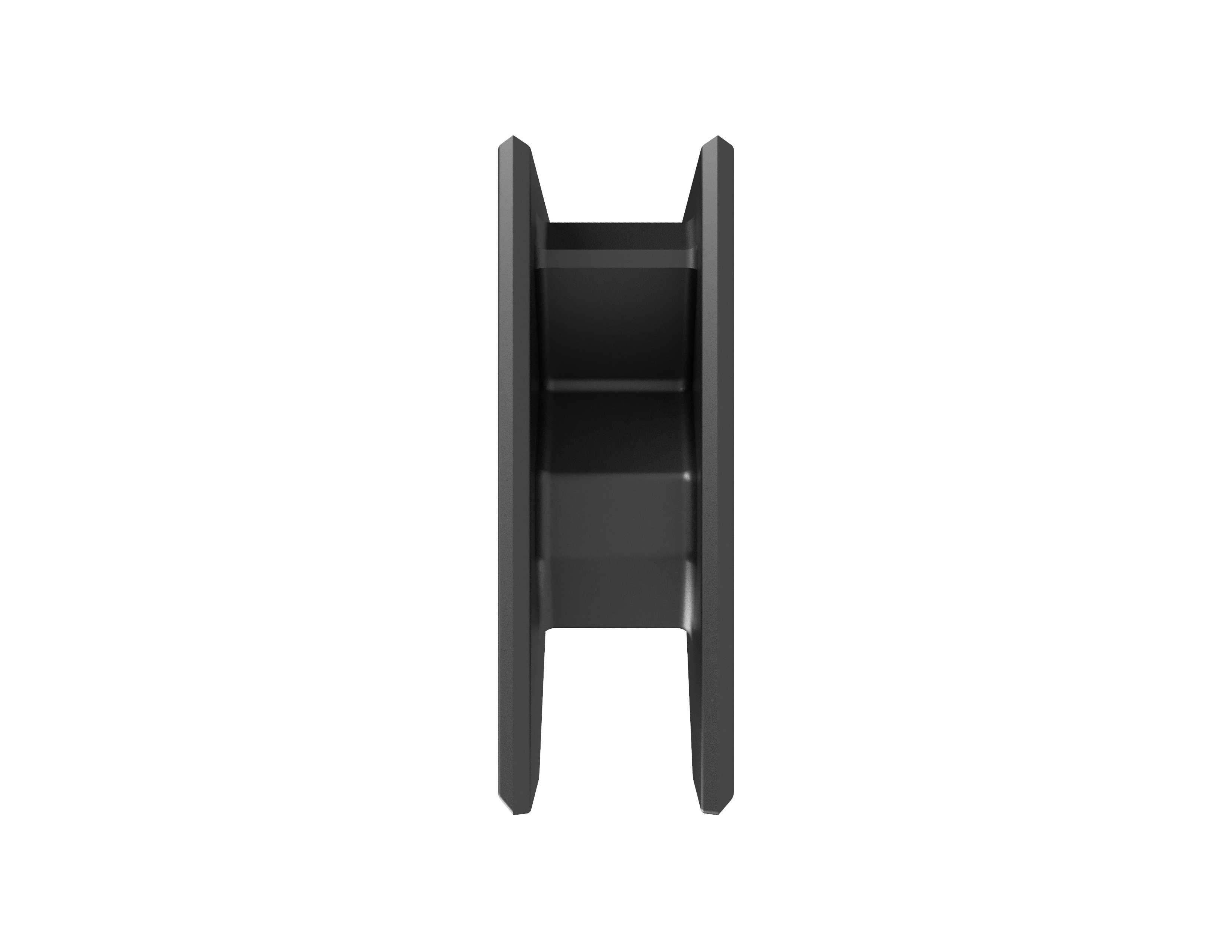

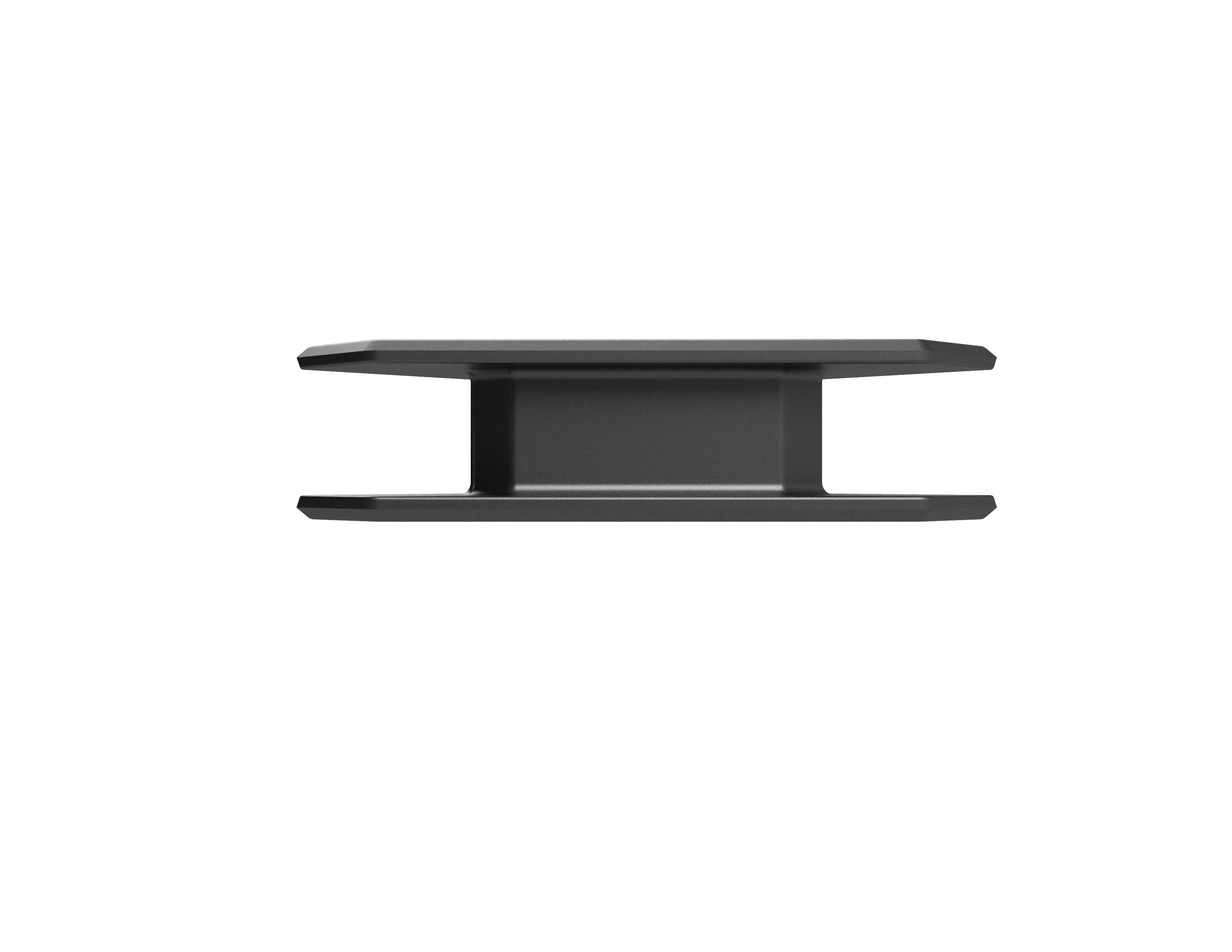

　　即便作业人员挂索时存在少量位置偏差，起升受力后吊索也会滑入槽体中心位置，避免偏载带来的箱体倾斜风险。下半部分的双层翼板焊接边，分别对应集装箱顶部框架的上翼缘与内部加强衬板的安装位置，翼板边缘做了45度焊接坡口处理，现场装配时可以实现全熔透焊接，焊后无需额外打磨应力集中区域，翼板与主体承力块之间设置了两道纵向加强筋，筋板厚度与翼板保持一致，将垂直向下的载荷均匀分散到两块翼板的整个焊接面，不会出现局部焊缝受力过载撕裂的问题。从安装边界尺寸来看，该吊点的主体轮廓完全适配标准集装箱角件之间的顶部安装空间，不会超出集装箱的外轮廓尺寸，满足ISO集装箱堆码、船舱装载的外部尺寸要求，安装时无需对箱体原有框架做裁切修改，

　　只需在对应位置预装内部加强衬板后，将翼板与箱体梁体对齐即可施焊，装配公差容忍度较高，即便现场组对时存在1-2mm的位置偏差，也不会影响整体受力性能。实际作业过程中，该吊点仅承受垂直方向的起升载荷，不承担横向斜拉的受力需求，因此在结构设计时特意弱化了横向非受力方向的冗余材料，在保证额定载荷下3倍安全系数的前提下，尽可能降低构件自身重量，减少集装箱的无效自重负载。吊索容纳槽的深度经过反复校核，既可以容纳额定载荷下对应的卸扣横销、吊装带厚度，也不会因为槽深过大导致吊索摘挂困难，槽体内壁做了机加工平整处理，减少吊索与构件之间的摩擦损耗，延长索具使用寿命。在港口常态化作业场景下，这类焊接式吊点相比螺栓连接的可拆卸吊点，不存在螺栓松动、

　　锈蚀拆卸困难的维护问题，焊后做与箱体一致的防腐涂装即可，全生命周期内无需定期做螺栓扭矩复检，大幅降低堆场的日常维护工作量。针对海上班轮运输的高盐雾工况，构件整体采用与集装箱箱体同材质的耐候钢加工，焊接材料也匹配母材的防腐性能，不会出现构件与箱体之间的电偶腐蚀问题，长期暴露在海洋大气环境下也能保持稳定的力学性能。在特种集装箱的重载吊装场景中，这类吊点可以根据箱体的载荷分布，对称布置在顶部框架的对应位置，多点起吊时每个吊点的受力均匀性更好，不会出现单个吊点过载失效的风险，相比传统在角件位置安装吊具的作业方式，该吊点的布置位置更灵活，可以根据箱体内部的载荷重心调整安装位置，让起吊过程中箱体始终保持水平状态，减少内部货物的移位碰撞风险。结构建模过程中，对焊接位置的热影响区也做了对应的应力仿真校核，确保焊接残余应力不会影响构件的疲劳寿命，即便经过上千次重复起吊作业，焊缝位置与主体承力结构也不会出现疲劳裂纹，满足集装箱全生命周期内的吊装使用需求。
