内燃机活塞连杆组结构三维设计

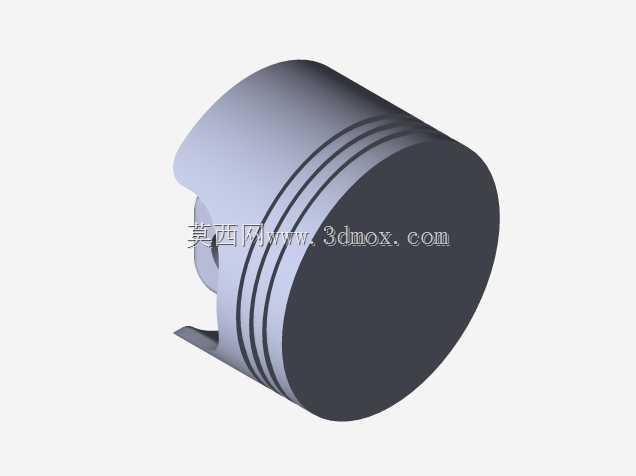

　　在往复式内燃机的核心运动机构中，活塞连杆组是完成能量转换、传递动力输出的核心组件，其设计合理性直接决定动力设备的运行稳定性、输出效率与服役寿命。这套活塞连杆组的结构设计，完全围绕往复运动的工况特性展开，首先从活塞本体的结构来看，头部设置的多道环槽结构，分别适配气环与油环的安装需求，气环负责密封燃烧室的高压燃气，避免做功冲程的燃气泄漏导致缸压不足，油环则负责刮除缸壁多余润滑油，防止机油窜入燃烧室参与燃烧造成积碳与排放超标。活塞裙部的型线设计并非正圆柱结构，而是考虑热态膨胀与侧压力分布做了适配性的型面修正，冷态下的椭圆度与锥度设计，能保证发动机达到工作温度后，裙部与缸壁的配合间隙处于合理区间，既避免冷启动敲缸，

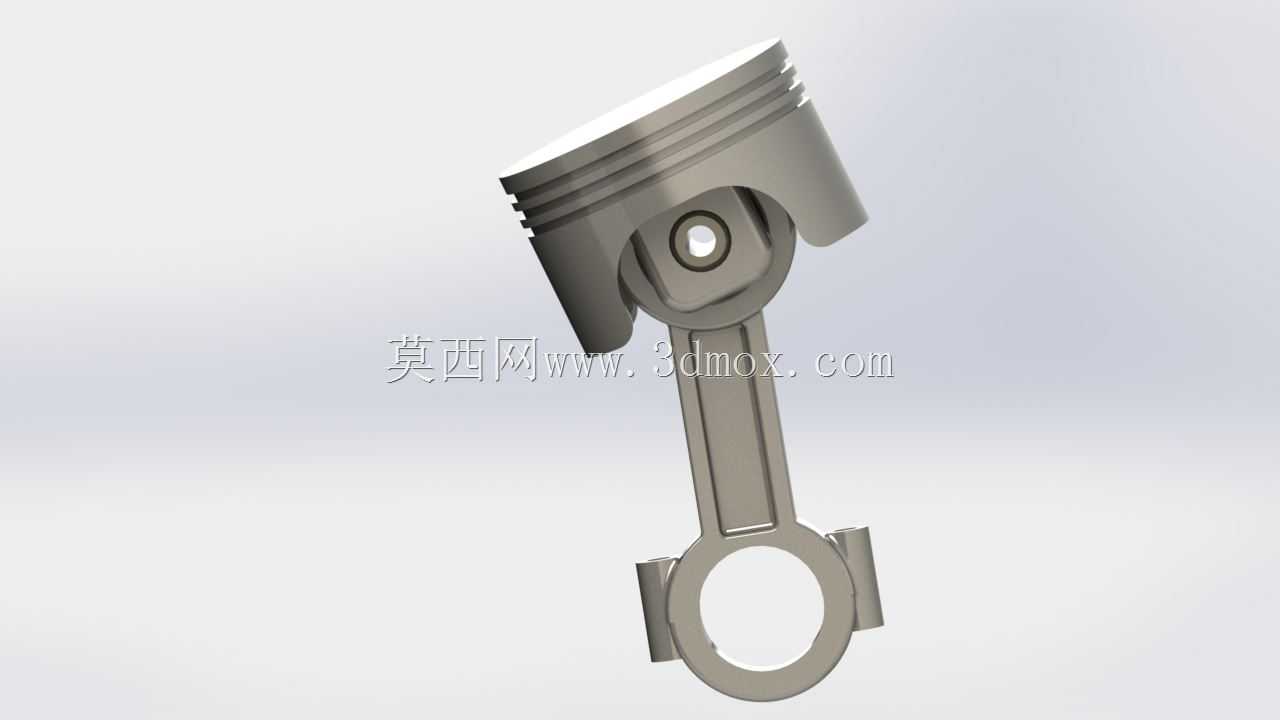

　　也防止热态下活塞胀死在缸筒内。活塞销座的位置经过偏心设计，可在活塞换向时减小敲缸噪声，同时销座内部的加强筋结构，能承受燃气爆发压力带来的冲击载荷，避免销座部位出现应力集中开裂。与活塞配合的连杆部分，采用了工字形截面的杆身设计，这种截面形式在相同材料重量下具备更高的抗弯与抗扭刚度，能够承受活塞往复运动传递的交变载荷，包括做功冲程的压应力、排气冲程的拉应力以及换向时的侧向弯矩。连杆小头通过活塞销与活塞连接，内部设置的衬套安装位可压入铜基衬套，配合润滑油道实现活塞销的浮动润滑，保证销与连杆小头的相对转动顺畅，减少磨损。连杆大头为剖分式结构，通过连杆螺栓与连杆盖连接，可方便地安装到曲轴的曲柄销上，大头内部的轴瓦安装位精度要求极高，

　　配合间隙需控制在微米级，保证与曲轴轴颈的油膜形成，实现可靠的流体润滑。从安装边界来看，活塞的外径尺寸需与对应缸径的气缸套做间隙配合，整体高度需满足发动机压缩比对应的燃烧室容积要求，活塞销孔的同轴度、连杆大小头孔的中心距、平行度等形位公差，都直接影响整套机构的运行平顺性，若中心距偏差过大，会导致发动机压缩比偏离设计值，若大小头孔平行度超差，会造成活塞偏磨、缸套异常拉伤等故障。在实际应用场景中，这类活塞连杆组广泛适配车用汽油机、柴油机，也可用于小型通用动力机械、发电机组、农用机械的动力单元，不同应用场景下的设计会做针对性调整，比如高转速汽油机的活塞会采用更轻量化的设计，减小往复惯性力，而大扭矩柴油机的活塞则会强化顶部与销座的结构强度，

　　承受更高的爆发压力。设计过程中需要反复校核运动干涉情况，确保活塞在上止点时不与气门、气缸盖发生碰撞，在下止点时连杆不与缸体下部、曲轴平衡块发生干涉，同时还要做运动学仿真，验证不同曲轴转角下活塞的侧压力变化、连杆的载荷分布，优化结构的应力分布，避免疲劳失效点的出现。整套结构的细节设计还包括活塞内部的冷却油腔预留位置，高强化机型可通过喷油冷却的方式降低活塞顶部温度，避免高温下材料强度下降，连杆杆身的油道设计可将连杆大头的压力润滑油引导至小头，实现活塞销的强制润滑，适应更高负荷的运行工况。
