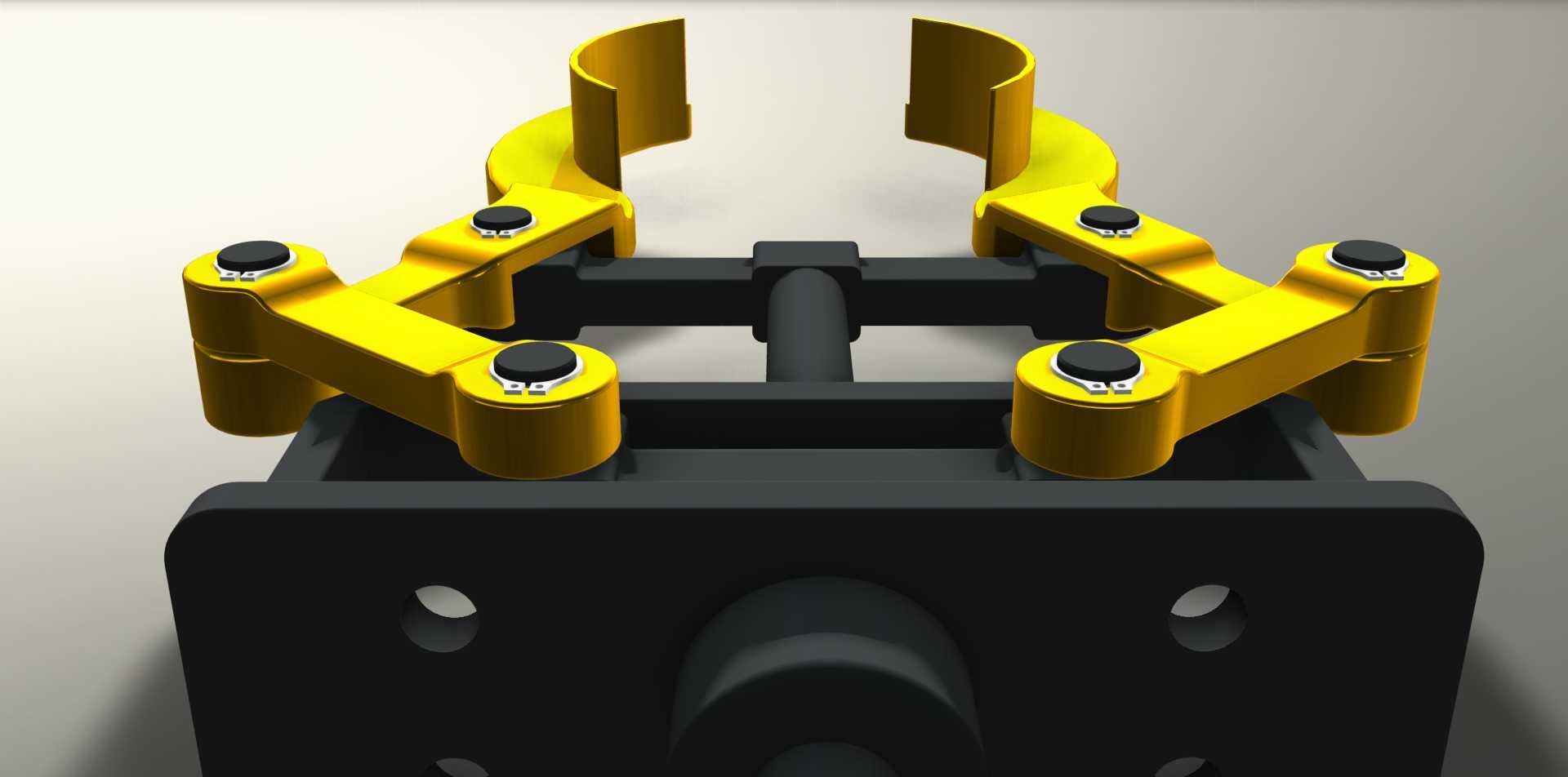

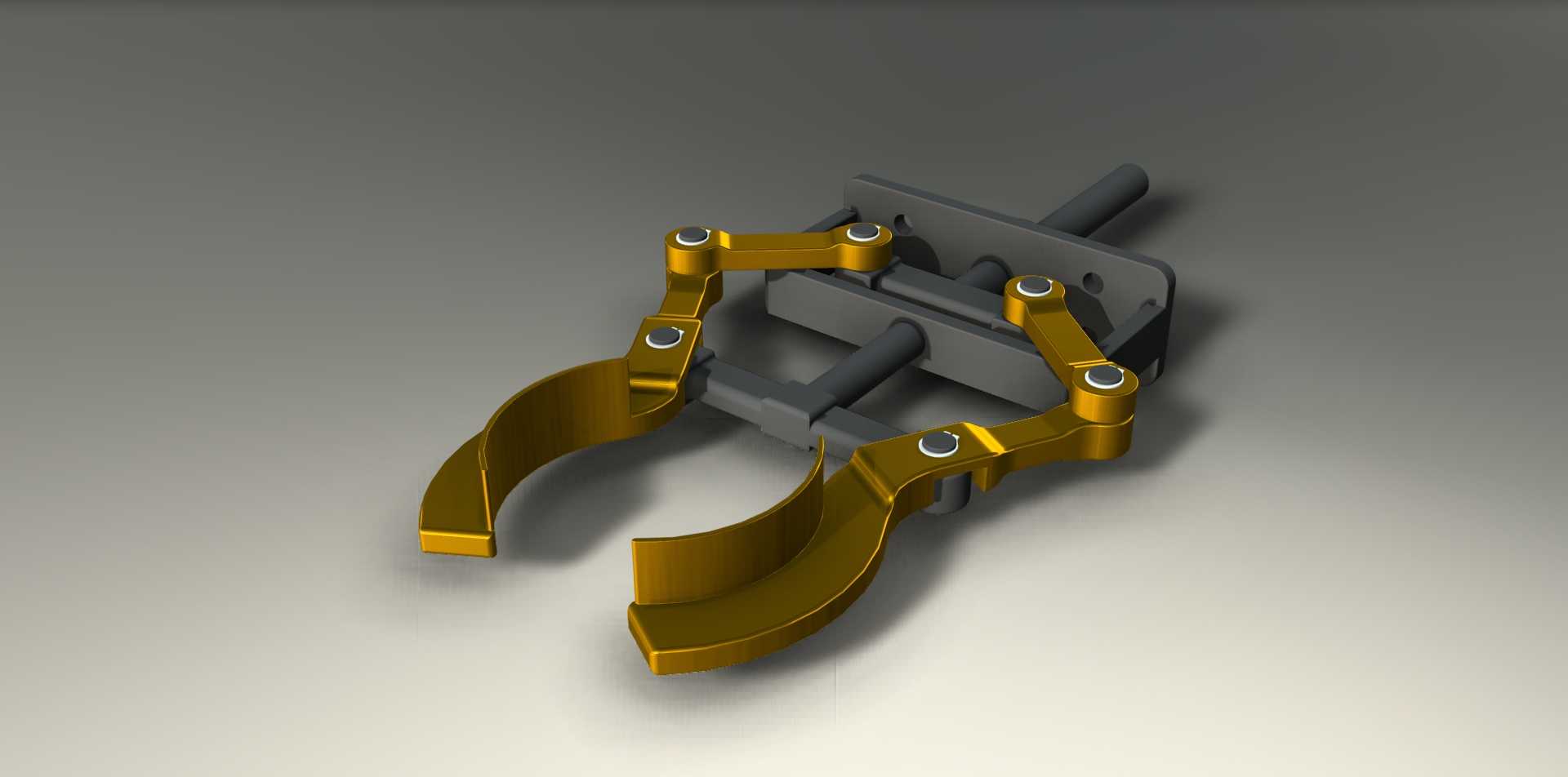

这款连杆式夹持执行器,最初的设计触发点来自精密电子组装产线里睫状体类薄壁易损元件的转运需求——这类元件本身壁薄、表面易产生夹持压痕,常规的气动平口夹爪要么夹持力行程不匹配,要么接触面积过小容易压伤工件,甚至在开合过程中因为连杆传动间隙导致夹爪对位偏移,无法满足高精度取放的节拍要求。整个夹持机构采用双组对称连杆传动布局,驱动端适配标准直线往复执行元件的安装接口,安装基座预留了四个沉头固定孔,可直接对接市面主流的直线滑台或者六轴机器人末端法兰,不需要额外做转接板的二次加工,安装孔位的中心距按照通用末端执行器的安装规范设计,兼容大部分工业机器人的末端安装尺寸边界。夹爪的指端采用弧形包络设计,

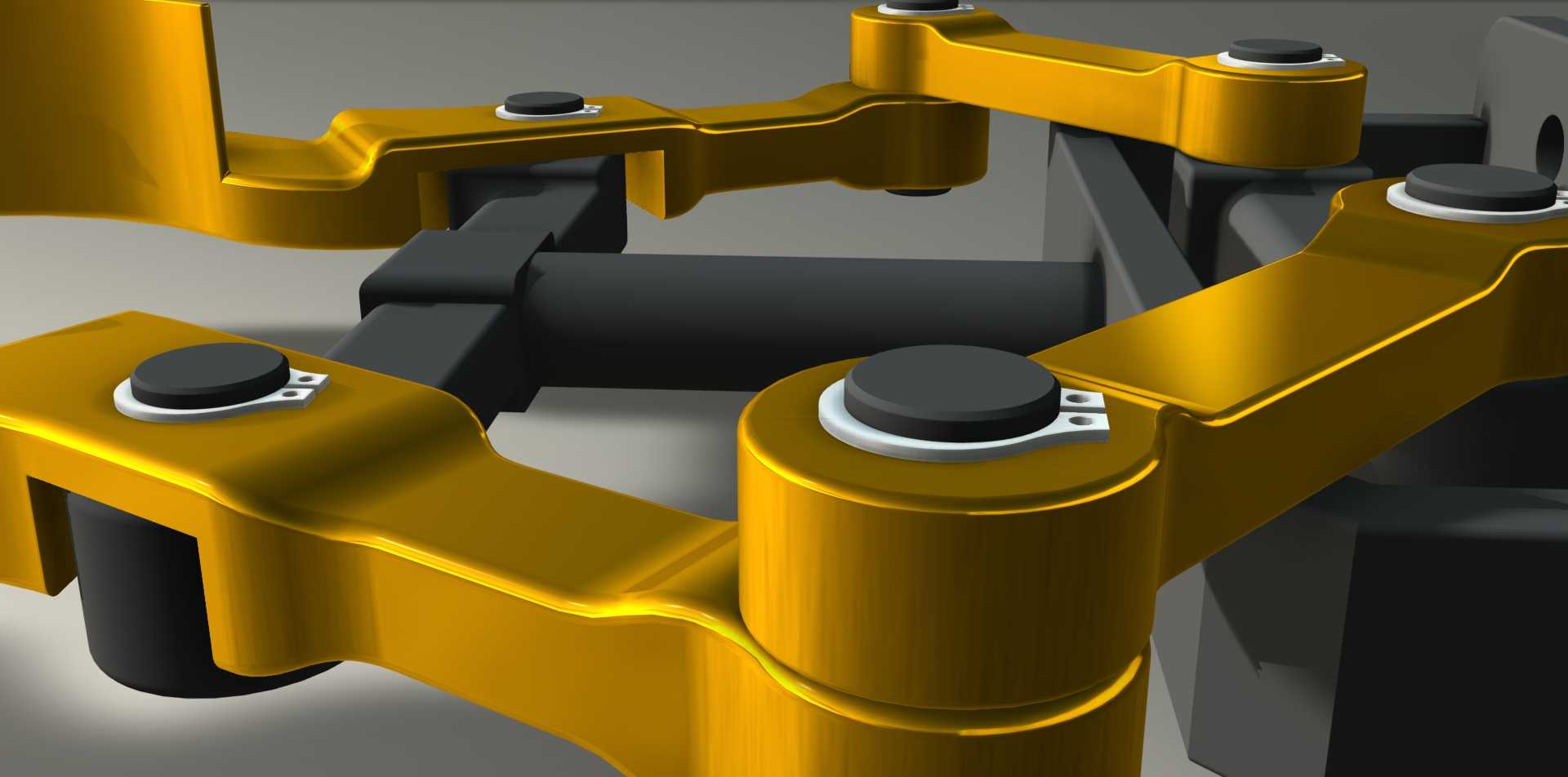

接触弧面的曲率完全匹配睫状体类圆柱类元件的外轮廓,在夹持状态下能形成接近120度的包络接触,相比平口指端的线接触形式,同等夹持力下接触压强能降低60%以上,从结构层面避免薄壁元件被夹伤变形的问题。整个连杆组的铰接点全部采用标准销轴加轴用挡圈的限位形式,铰接位置预留了自润滑衬套的安装槽,长期往复开合过程中不需要频繁加注润滑脂,也能保持传动间隙控制在0.02mm以内,保证夹爪开合的重复定位精度。设计过程中针对每一根传动连杆都做了工况载荷下的应力校核,模拟最大夹持力、开合极限位置、急停冲击三种极端工况下的连杆受力分布,对连杆的转角过渡位置做了圆弧卸荷处理,避免应力集中导致的连杆疲劳断裂,尤其是靠近驱动端的主传动连杆,
在受力最大的铰接位置做了局部加厚,在不增加整体重量的前提下把连杆的安全系数提升到2.5以上,满足产线长期连续运行的强度要求。夹爪的开合行程通过驱动端的限位块做硬限位,开合范围覆盖对应规格睫状体元件的直径公差带,不需要额外做行程调整就能适配同系列不同尺寸公差的工件,减少产线换型的调整时间。整个机构的外露零件全部做了表面氧化处理,夹爪指端的接触位置可以根据实际搬运工件的材质需求,更换聚氨酯或者橡胶防滑垫片,进一步降低接触压痕的风险,同时提升夹持摩擦力,避免高速转运过程中工件滑落。基座部分的走线槽预留了驱动元件的线缆走线路径,不会因为夹爪开合导致线缆被拉扯磨损,整体结构没有冗余的外露零件,日常维护只需要定期检查铰接销轴的挡圈是否松脱即可,
不需要复杂的拆解保养。在实际产线适配中,这款夹持器可以直接配套在直线模组搬运工位,完成睫状体元件从上料工位到检测工位、再到装配工位的全流程转运,夹持动作的响应速度匹配产线12次/分钟的转运节拍,开合动作的传动效率相比齿轮齿条式夹爪更高,传动死点位置设置在夹持闭合状态,即使驱动端出现压力波动,夹爪也不会自行松脱导致工件掉落,从结构原理上保证了夹持状态的可靠性。
