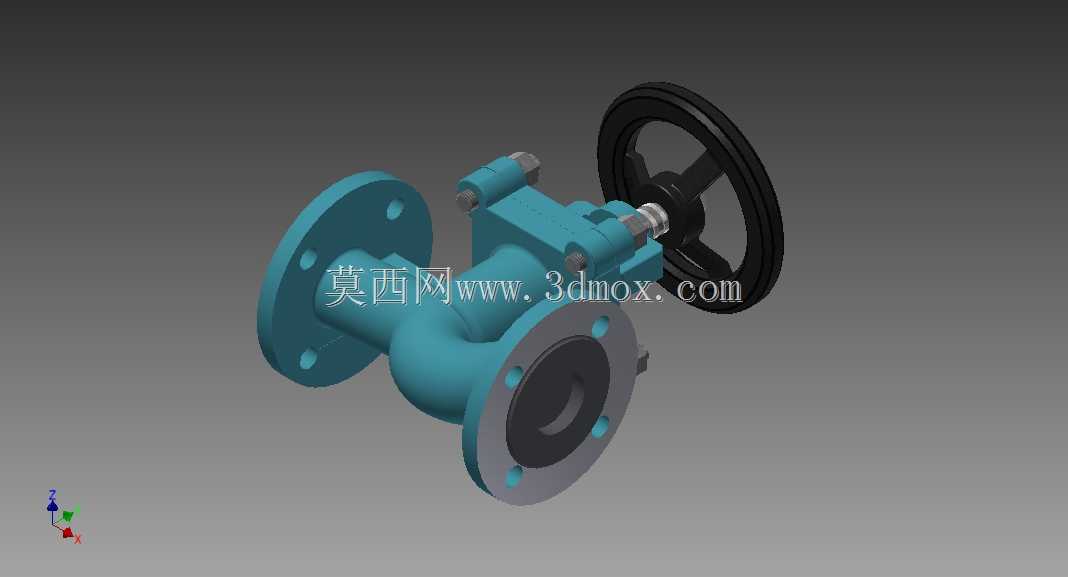

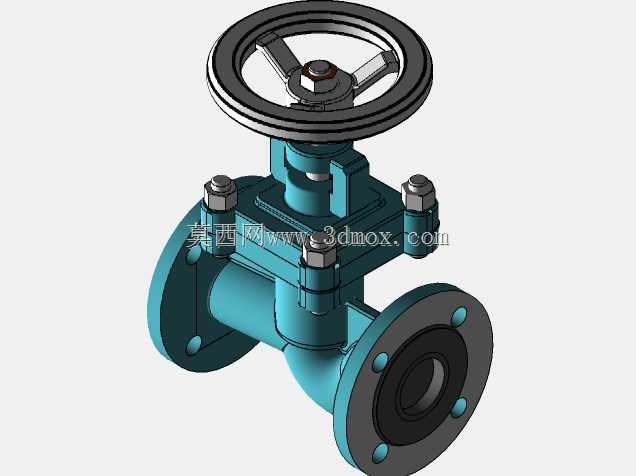

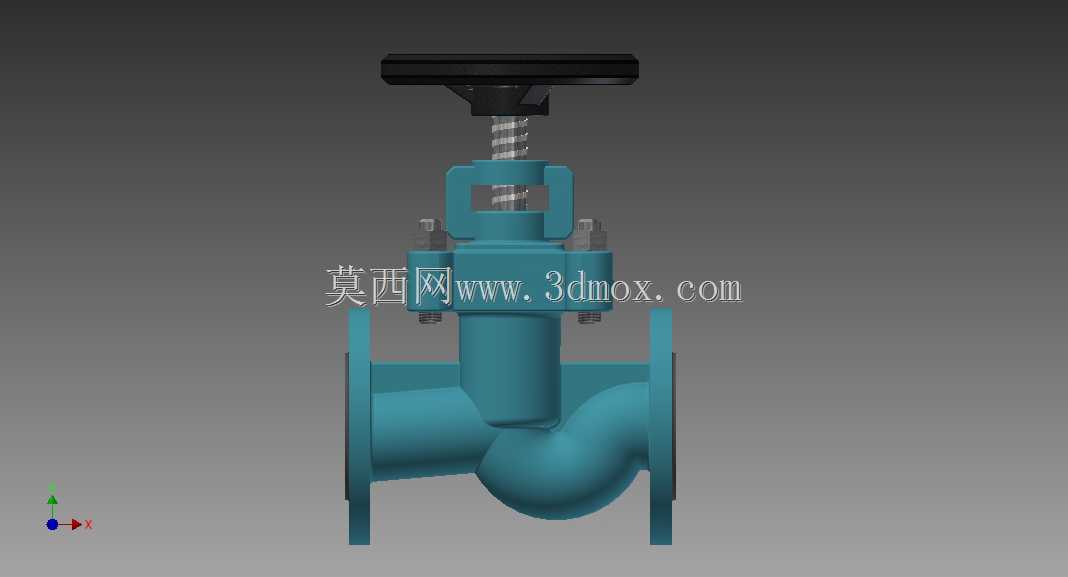

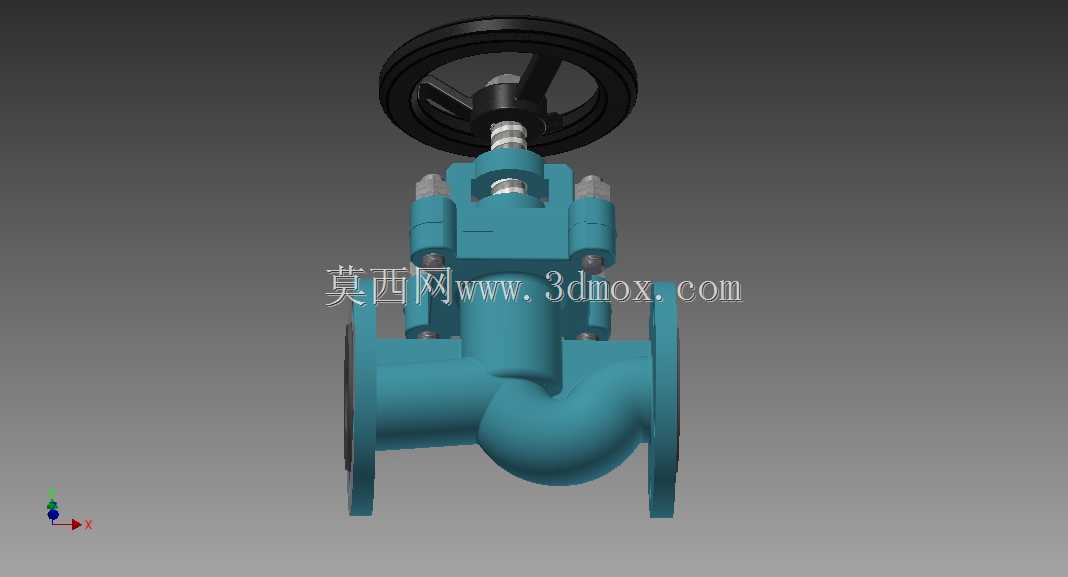

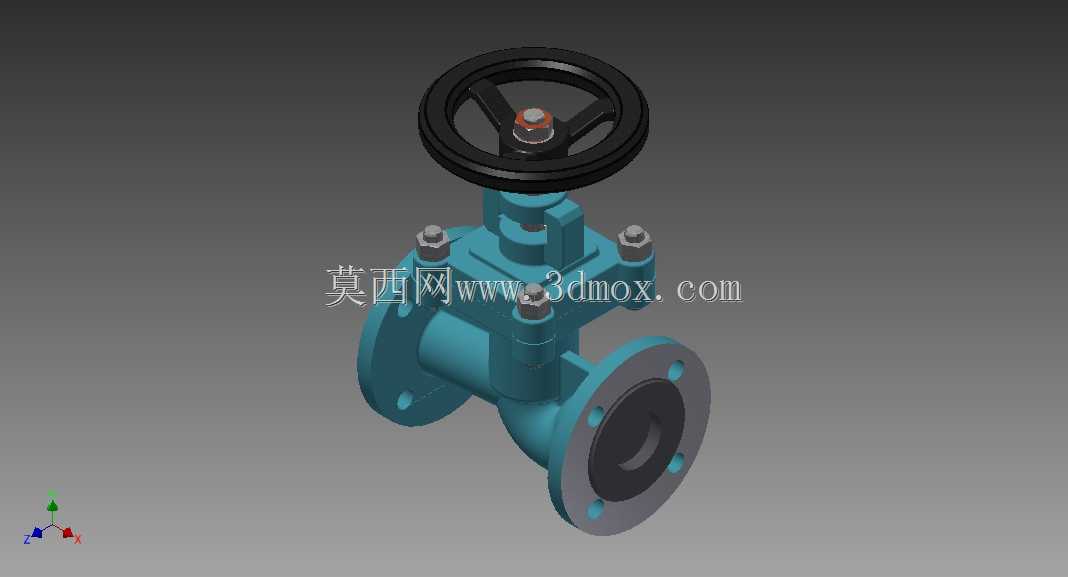

手动法兰式波纹管密封截止阀结构

　　这款6英寸手动操作的波纹管密封阀门，主要面向化工、热力、油气输送等对介质密封要求严苛的管路场景，用来截断或接通管路内的流体介质，相比普通填料密封的截止阀，其波纹管结构能彻底杜绝阀杆部位的介质外漏风险，适合输送有毒、有害、易挥发或者高价值的工艺介质，避免跑冒滴漏带来的物料损耗、安全隐患与环保问题。

　　从结构设计逻辑来看，这款阀门采用直通式流道布局，阀体为S型流道设计，相比直角式结构流体阻力更小，介质流动更平顺，能减少阀内的冲蚀与紊流噪声。核心密封采用金属波纹管组件，波纹管上端与阀盖压合密封，下端与阀杆焊接为一体，阀杆升降过程中波纹管随行程做轴向伸缩，完全隔绝阀杆与外部环境的接触，不需要依赖填料函的填料密封，从根源上消除了阀杆动密封点的泄漏可能，这也是这类阀门区别于普通截止阀的核心设计点。

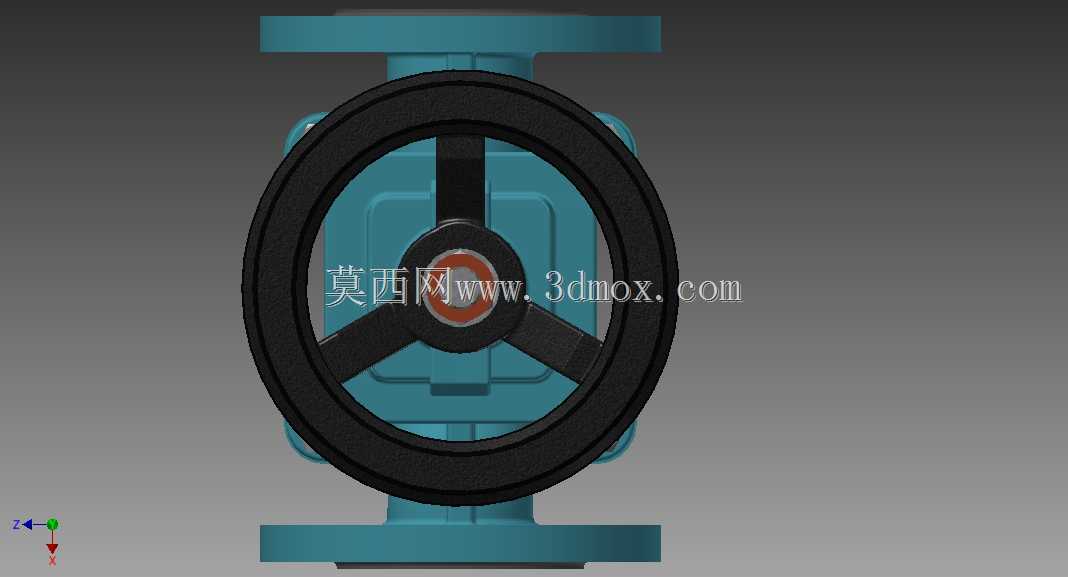

　　操作端采用顶部手轮结构，手轮通过阀杆螺母将旋转运动转化为阀杆的直线升降运动，阀杆梯形螺纹的螺距匹配6英寸阀门的行程需求，操作力矩经过优化，正常工况下单人即可完成开关操作，不需要额外加力杆。手轮下方设置阀杆行程指示结构，能直观看到阀门的开关位置，避免操作过位导致密封面损伤。中法兰部分采用螺栓连接结构，密封垫选用耐温耐腐的金属缠绕垫，保证中腔的静密封可靠性，阀体两端为法兰连接接口，法兰的密封面尺寸、螺栓孔分布都匹配对应压力等级的管路法兰标准，安装时不需要额外加工转接件，直接与同规格管路法兰对接即可。

　　安装边界方面，这款阀门的结构长度符合对应通径截止阀的标准尺寸，两端法兰的端面距、螺栓孔中心圆直径、法兰厚度都严格遵循公称压力对应的标准要求，现场安装时只需要保证管路两侧法兰的同轴度，预留足够的手轮操作空间即可，手轮的操作高度适配常规管路的操作平台高度，不需要额外搭设操作架。阀门的整体重心落在阀体流道的中心轴线上，立式安装在水平管路上时稳定性好，不会因为自重导致法兰连接面受力不均。

　　从功能特性上看，这款阀门的密封面采用堆焊硬质合金工艺，耐冲蚀、耐磨损，适合带少量颗粒的介质工况，波纹管采用多层薄壁不锈钢结构，既能保证足够的伸缩行程，又能承受管路的工作压力与温度波动，疲劳寿命满足上万次开关操作的使用需求。阀盖部分设置了波纹管失效防护结构，一旦波纹管出现意外破损，介质会进入阀盖的备用密封腔，此时可以通过填料函的备用填料实现临时密封，避免介质瞬间大量泄漏，给运维人员留出应急处置的时间。

　　在实际选型应用中，这类波纹管密封阀常被用在导热油管路、高纯化工介质输送管路、真空系统管路等不允许外漏的场景，相比普通截止阀，虽然结构更复杂、制造成本更高，但长期使用下来的泄漏维护成本、物料损耗成本远低于普通阀门，尤其在环保要求日益严格的当下，能帮助企业满足无组织排放的管控要求。建模过程中需要重点关注波纹管的伸缩行程与阀杆行程的匹配关系，避免阀杆全开时波纹管被过度拉伸、全关时被过度压缩，导致波纹管提前疲劳失效；同时要注意阀瓣与阀座密封面的对中精度，保证关闭时密封面能完全贴合，避免出现内漏；另外中法兰的螺栓分布要均匀，保证密封垫的压紧力一致，避免中法兰出现静密封点泄漏。
